        针型气缸 缸径6~10 双作用•单杆型

        品牌名称：

        怡合达

        条件筛选：

        缓冲形式 垫缓冲
        种类 针型
        动作形式 双作用
        活塞杆 单杆
        缸径 6~10
        种类筛选 气缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGN02 针形气缸 单杠型 双作用



          理论输出力表                                                                                                        单位：N

          缸径 动作方向 使用压力(MPa)
          0.3 0.5 0.7
          6 缩回 6.4 10.6 14.8
          伸出 8.5 14.1 19.8
          10 缩回 19.8 33 46.2
          伸出 23.6 39.3 55









          参数图



          选型表

          型号 行程 杆端螺纹 安装形式 内置
          磁石          		 磁性开关接点类型 磁性开关
          线长(m)          		 缓冲
          形式          		 使用
          流体          		 使用压力范围
          (Mpa)          		 保证耐压力
          (Mpa)          		 环境温度
          (°C)          		 使用活塞速度
          (mm/s)
          代码 缸径
          WGN02 6 5
          10
          15          		 无指定(有螺纹)
          M(无螺纹)          		 B(基本型)
          F(法兰型)
          L(脚座型)
          D(耳环型)
          T(耳轴型)          		   Y(有)
            N(无)※          		   无指定(无磁性开关)
            2(电子式无接点2线)
            N(电子式无接点NPN型)
            P(电子式无接点PNP型)          		 2
          3
          5          		 垫
          缓冲          		 空气 0.12~0.7 1 -10~60
          (无冻结)          		 10~500
          ※1
          10 0.06~0.7v

          ※选择内置磁石N(无)时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。                      ※1请在允许使用范围内使用。



          基本型

          缸径 A A1 B B1 B2 C D E F F1 GA GB H J MM NN P S W Z
          无磁石 有磁石 无磁石 有磁石
          6 7 9 14 14 5.5 2 3 16.5 8 6.5 5.5 6.5 17 6 M3 M10×1.0 M3 16 21 3 33 38
          10 10 12 15 17 7 2.5 4 19 6 7 20 7 M4 M12×1.0 19.5 24.5 39.5 44.5



          法兰型

          缸径 FC FT FW FX FY FZ
          6 3.4 1.6 18.5 24 16 32
          10 4.5 21 28 18 37

          其它尺寸与基本型相同。



          脚座型

          缸径 X Y LC LH LT LW LX LZ
          6 6.5 10.5 3.4 11 1.6 21.5 20 28
          10 7 12 4.5 13 25 24 33

          其它尺寸与基本型相同。



          耳环型

          缸径 CD CK GB Q S Z ZZ
          无磁石 有磁石 无磁石 有磁石 无磁石 有磁石
          6 3 +0.040
          0          		 4 11.5 — 21 26 34 39 38 43
          10 5 +0.065
          0          		 6.5 18 17 0
          -0.5          		 30.5 35.5 44 49 50.5 55.5

          其它尺寸与基本型相同。



          耳轴型

          缸径 CC CH CK CT CU CX CY CZ T T1 Z ZZ AA BB
          无磁石 有磁石 无磁石 有磁石 摆动角度※2
          6 3 16 4 12 1.6 18 3.4 26 20.4 18.5 34 39 38 43 54° 110°
          10 5 20 6.5 13.5 24 4.5 33 23.9 20.5 44 49 50.5 55.5 62° 110°

          其它尺寸与基本型相同。    ※2上表摆动角度为参考值，因场合而异。

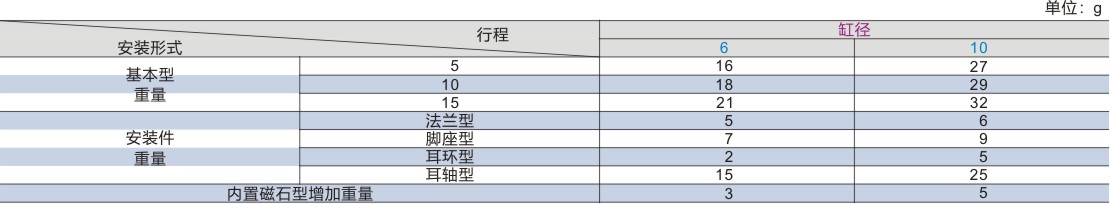

           气缸重量表
