        多位置固定气缸 单杆型

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 气缸
        种类 多位置固定型
        动作形式 双作用
        活塞杆 单杆
        活塞杆端特征 外螺纹
        缸径 6~32

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型  动作形式
          WGL21 单杆型 双作用







          参数图



          选型表

          型号 行程 内置
          磁石          		 磁性开关接点类型 磁性开关
          线长
          ( m)          		 P
          接管螺纹          		 缓冲
          形式          		 工作介质 使用压力
          范围
          ( MPa)          		 保证
          耐压力
          ( MPa)          		 使用速度
          范围
          ( mm/s)          		 工作
          温度
          (℃)
          代码 缸径
          WGL21 6 5  10  15  20  25  30  35     Y(有)
          N(无)          		 无指定(无磁性开关)
          2(电子式无接点2线)
               N(电子式无接点NPN型)
              P(电子式无接点PNP型)          		 2
          3
          5          		 M5 防撞
          垫          		 空气
          (经40μm
          以上滤网
          过滤)          		 0. 15 ~ 1 1.5 30 ~500 -20 ~70
          10
          16    5  10  15  20  25  30   40  50
          20

                   5  10  15  20  25  30   40   50  60
          25
          32 PT1/8



          当选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长
          当选择无磁性开关时，无需选择磁性开关线长；当选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcs。

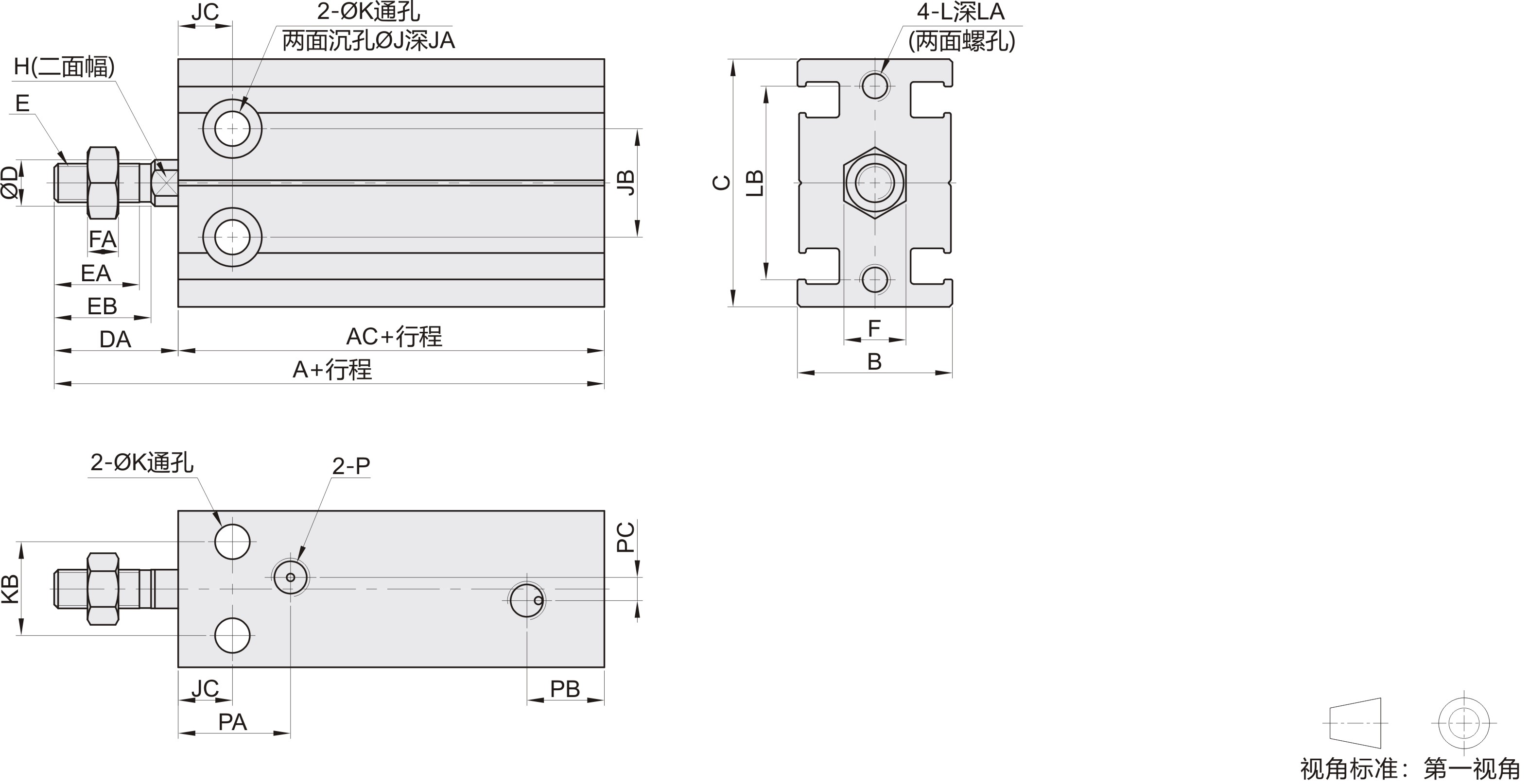

          缸径 无内置磁石 有内置磁石 B C D DA E EA EB F FA   H J JA JB JC K KB L LA LB P PA PB PC
          A AC A AC
          6 46 33 46 33 16.5 22 3 13 M3 ×0.5 7 8 5.5 2.5 — 6 5 10 7 3.3 7 M3 5 17 M5 14 10 —
          10 52 36 52 36 24 4 16 M4×0.7 10 11 7 2 5.5 11 9 18 15.5
          16 46 30 56 40 20 32 6 M5×0.8 11 12.5 8 4 5 7.5 6.5 14 4.5 12 M4 25 14.5 3
          20 55 36 65 46 26 40 8 19 M6 ×1 .0 12 14 10 5 6 9.5 8 16 9 5.5 16 M5 7.5 30 19.3 9.5 9
          25 63 40 73 50 32 50 10 23 M8 ×1 .25 15.5 18 12 6 8 9 20 10 20 8 38 20.5 8.5 12
          32 69 42 79 52 40 62 12 27 M10 ×1 .25 19.5 22 17 10 11 11.5 24 11 6.5 24 M6 9 48 PT1/8 22 12.5 13





          理论输出力表（N）



          缸径 杆径 动作方向   受压面积
           (mm²)          		 使用压力(MPa)
          0.1 0.2 0.3 0.4 0.5 0.6 0.7
          6 3 双作用 28.3 2.8 5.7 8.5 11.3 14.1 17 19.8
          21.2 2.1 4.2 6.4 8.5 10.6 12.7 14.8
          10 4 双作用 78.5 7.9 15.7 23.6 31.4 39.3 47.1 55
          66 6.6 13.2 19.8 26.4 33 39.6 46.2
          16 6 双作用 201.1 20.1 40.2 60.3 80.4 100.5 120.6 140.7
          172.8 17.3 34.6 51.8 69.1 86.4 103.7 121
          20 8 双作用 314.2 31.4 62.8 94.2 125.7 157.1 188.5 219.9
          263.9 26.4 52.8 79.2 105.6 131.9 158.3 184.7
          25 10 双作用 490.9 49.1 98.2 147.3 196.3 245.4 294.5 343.6
          412.3 41.2 82.5 123.7 164.9 206.2 247.4 288.6
          32 12 双作用 804.2 80.4 160.8 241.3 321.7 402.1 482.5 563
          691.2 69.1 138.2 207.3 276.5 345.6 414.7 483.8
