导杆微型气缸 缸径6~10
品牌名称：
怡合达
条件筛选：
种类筛选 气缸
轴承类型 滑动轴承
种类 导杆微型
缸径 6~10
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图

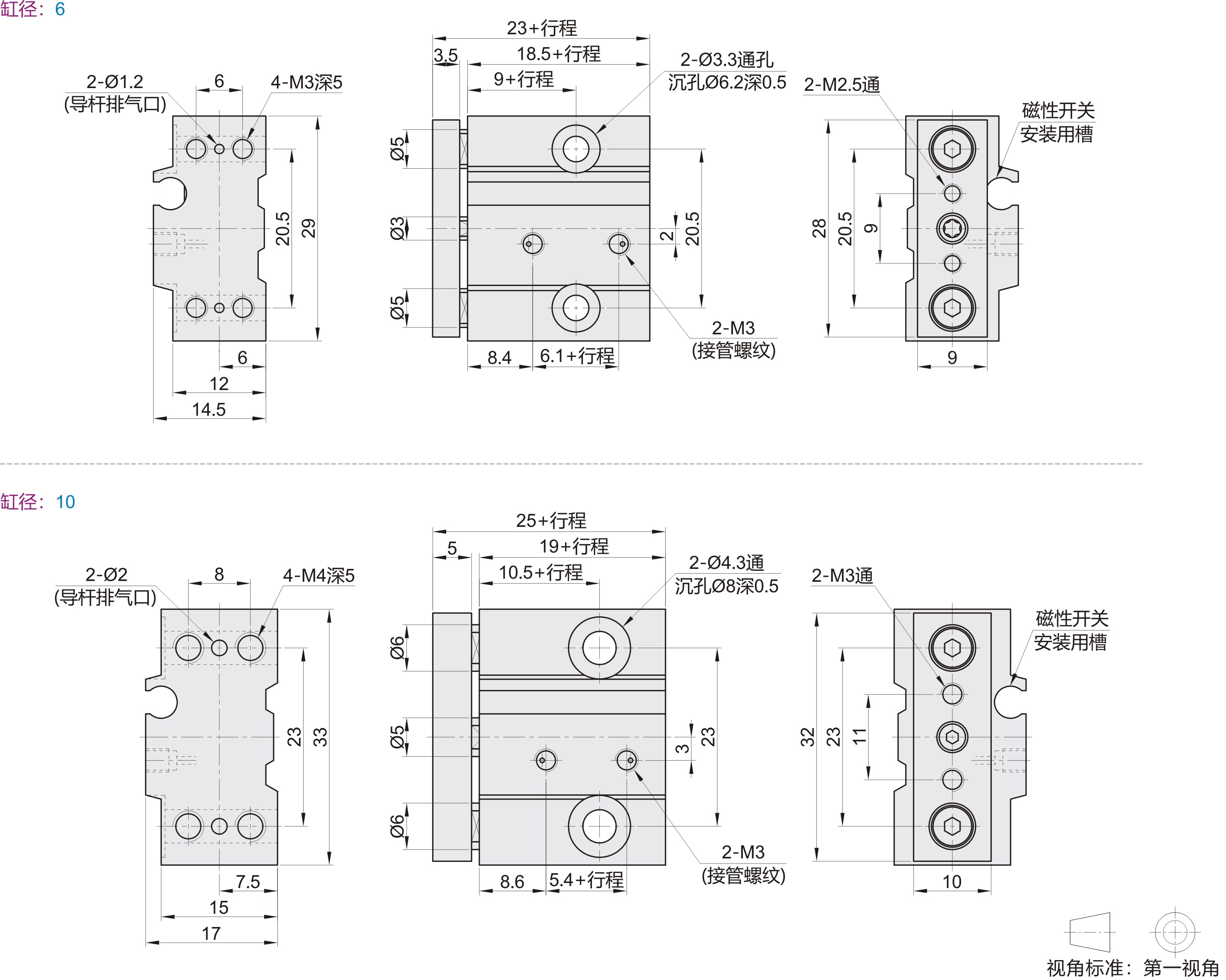

参数图
材质图
| 代码 | 类型 | 轴承 | 动作形式 |
| WGU07 | 倒杆微型气缸 | 滑动轴承 | 双作用 |
参数图
选型表
| 型号 |
行程 |
内置 磁石 |
磁性开关接点类型 |
磁性开关 线长 ( m) |
缓冲 形式 |
接管 螺纹 |
使用 流体 |
使用压力 范围 ( Mpa) |
耐压试验 压力 ( Mpa) |
工作环境 温度 (℃) |
使用速度 范围 ( mm/s) |
导杆 尺寸 |
|
| 代码 | 缸径 | ||||||||||||
| WGU07 | 6 | 5 10 15 | Y(有) | 无指定(无磁性开关)※ 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型) |
2 3 5 |
两侧 橡胶 缓冲 |
M3 | 空气 | 0. 15 ~0.7 | 1.05 | -10 ~60 (无冻结) |
50 ~500 ※1 |
Ø5 Ø6 |
| 10 | 5 10 15 20 | ||||||||||||
※ 当选择无磁性开关时，无需选择磁性开关线长。 ※1 请在允许使用范围内使用。
理论输出力表
单位：N
| 缸径 | 杆径 | 动作 方向 |
受压面积 (mm² |
使用压力(Mpa) | |||
| 0.15 | 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | 伸出 | 28.3 | 4.24 | 8.48 | 14.15 | 19.81 |
| 缩回 | 21.2 | 3.18 | 6.36 | 10.6 | 14.84 | ||
| 10 | 5 | 伸出 | 78.5 | 11.77 | 23.55 | 39.25 | 54.95 |
| 缩回 | 58.9 | 8.83 | 17.67 | 29.45 | 41.23 | ||
重量表 单位：g
| 缸径 | 行程 | ||||
| 5 | 10 | 15 | 20 | ||
| 6 | 27.3 | 33 | 38.4 | — | |
| 10 | 40.6 | 48 | 55.6 | 63.2 | |
-
