        夹爪 强力机械型

        品牌名称：

        怡合达

        条件筛选：

        种类 强力机械型
        内置磁石 有
        夹爪数 二爪
        夹爪特征 楔形滑块式
        缸径 20~100
        种类筛选 气爪

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGY51 强力机械型 双作用





          参数图



          选型表

          型号 内置
          磁石          		 磁性开关接点类型
          		 磁性开关
          线长
          (m)          		 使用
          压力范围
          (Mpa)          		 最高
          动作频率
          (次/min)          		 最小
          动作压力
          (kgf/cm²)          		 工作环境
          温度
          (℃)          		 气爪上
          螺纹孔
          		 有效夹持力
          (N)          		 重量
          (kg)
          代码 缸径
          张开 闭合
          WGY51 20 Y(有) 无指定（无磁性开关）
          2（电子式无接点2线）
          N（电子式无接点NPN型）
          P          （电子式无接点PNP型）          		 2
          3
          5          		 0.3~0.7 80 3 -5~60
          (无冻结)          		 4-M3深4.5 94 84 0.14
          25 4-M4深5 148 134 0.28
          32 60 4-M5深8 245 221 0.48
          40 4-M6深10 451 402 0.87
          50 4-M6深10 738 662 1.45
          63 4-M8深13 1245 1117 2.21
          80 40 4-M10深10 1600 1500 3.55
          100 4-M12深16 2300 2252 7.13



          当选择无磁性开关时，无需选择磁性开关线长。

          夹持力是在爪臂接点长度为30mm，动作压力为5kgf/cm²时，开或关爪片产生的力。

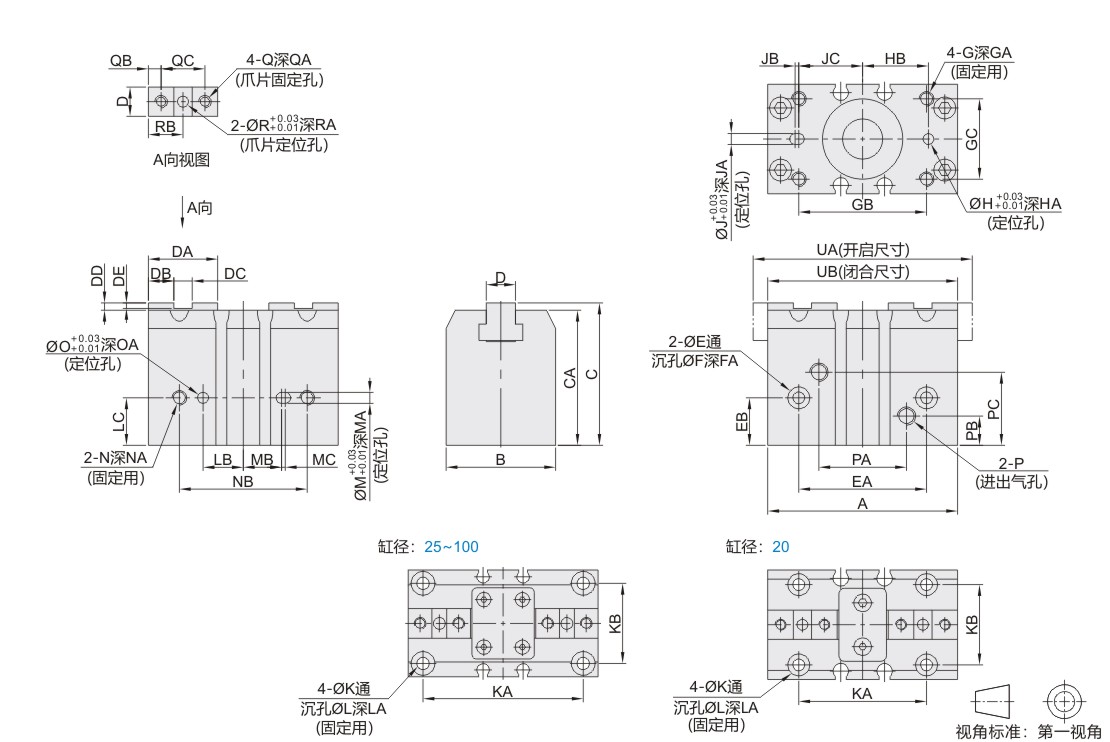

          尺寸表

          缸径 A B C CA D DA DB DC DD DE E EA EB F FA G GA GB GC H HA HB J JA JB JC K KA
          20 52 30 39 37 8 19 7 5 2 1.5 3.4 35 13 6 7 M4 10 35 22 3 3.5 18 3 3.5 1 17.5 3.4 35
          25 64 36 45 43 10 21 8 5 2 1.5 4.3 54 17 8 8 M5 12 54 27 4 4 20 4 4 1 19.5 4.3 54
          32 80 42 53 50 12 26 10 6 3 2.5 4.3 70 20 8 8 M5 12 70 32 4 4 25 4 4 1 24.5 4.4 70
          40 100 50 60 57 14 32 12 8 3 2.5 5.2 86 21 9.5 9 M6 12 86 38 5 5 33 5 5 1 32.5 5.2 86
          50 125 60 72 68 16 40 16 8 4 3.5 6.8 105 24 11 12 M8 16 105 44 6 6 48 6 6 1 47.5 6.8 105
          63 160 72 84 80 20 47 18 11 4 3.5 6.8 110 30 11.5 7 M8 16 140 54 6 6 60 6 6 1 59.5 6.8 140
          80 168 90 97 93 25 54 22 10 4 3.5 10.5 130 35 18 19 M12 20 142 66 8 8 60 8 8 1 59.5 10.5 142
          100 210 110 130 125 30 60 25 10 5 4.5 12.5 160 50 20 23 M14 20 180 80 10 10 74 10 10 1 73.5 12.5 180



          缸径 KB L LA LB LC M MA MB MC N NA NB O OA P PA PB PC Q QA QB QC R RA RB UA UB
          20 22 6 7 11 13 3 3.5 10.5 1 M4 10 35 3 3.5 M5 24 8 20 M3 4.5 3.5 12 3 3.5 9.5 60 52
          25 27 8 12 14 17 4 4 13.5 1 M5 12 54 4 4 M5 26 8 23 M4 5 4 13 4 4 10.5 76 64
          32 32 8 14 18 20 4 4 17.5 1 M5 12 70 4 4 M5 34 9 26 M5 8 5 16 5 5 13 96 80
          40 38 9.5 16 25 21 5 5 24.5 1 M6 12 86 5 5 PT1/8 44 9.5 27 M6 10 6 20 6 6 16 120 100
          50 44 11.5 17.5 30 24 6 6 29.5 1 M8 16 105 6 6 PT1/8 48 11.5 33 M6 10 8 24 6 6 20 151 125
          63 54 11.5 22 35 30 6 6 34.5 1 M8 16 110 6 6 PT1/8 55 13 39.5 M8 13 9 29 6 6 23.5 192 160
          80 66 18 27.5 40 35 8 8 39.5 1 M12 20 130 8 8 PT1/4 66 14 45 M10 10 11 32 6 6 27 208 168
          100 80 20 36 45 50 10 10 44.5 1 M14 20 160 10 10 PT1/4 74 16 63 M12 16 12.5 35 6 6 30 260 200
