        转角气缸

        品牌名称：

        怡合达

        条件筛选：

        安装方式 通孔
        种类 转角气缸
        内置磁石 无
        缸径 25~63

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码  类型 动作形式
        WGP12 转角气缸 双作用



        参数图



        选型表

        型号
        		 转角方向(注1)
        		 转角角度
        		 接管螺纹
        		 工作介质
        		 使用压力范围
        （Mpa）
        		 保证耐压力
        (Mpa)
        		 工作温度
        (°C）
        		 使用速度范围
        （mm/s）
        		 转角角度
        公差范围
        		 缓冲形式
        (注2)
        代码 缸径
        WGP12
        		 25 L(下压左旋)
        R(下压右旋)        		 90(90°)
        180(180°）        		 M5 空气
        (经40μm以上
        滤网过滤)
        		 0.15~1.0
        		 1.5
        		 -20~70
        		 50~200
        		 ±1.5°
        		 无
        32 Rc1/8
        40

        50


        63



        注1：气缸活塞向下移动时，摆臂逆时针转动时为左旋；摆臂顺时针转动时为右旋。
        注2：无缓冲安装时请加排节流到缓冲效果。

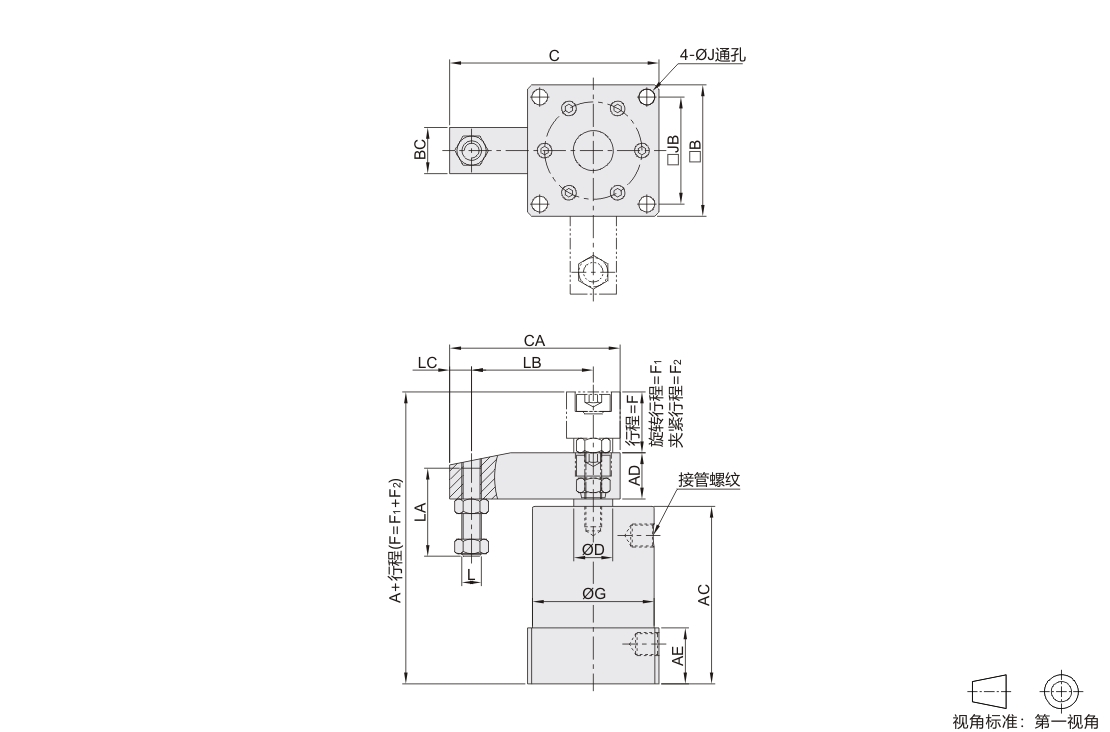

        尺寸表

        缸径 A AC AD AE B BC C CA D F
        行程        		 F1旋转行程 F2夹紧行程 G J JB L LA LB LC
        90° 180° 90° 180°
        25 85 65 16 23 40 16 58 48 14 26 14 20 12 6 35 4.5 30 M6 29.5 30 8
        32 95 73 19 23 54 19 86 70 16 26 14 20 12 6 50 6.5 44 M8 37.5 50 9
        40 97 74 19 26 58 19 88 70 16 27 15 21 12 6 55 6.5 48 M8 37.5 50 9
        50 109.5 80 25.5 26 68 25.5 114 93 20 29 15 21 14 8 60 8.5 55 M10 45 70 10
        63 115.5 86 25.5 30 82 25.5 121 93 20 29 15 21 14 8 70 8.5 64 M10 45 70 10



        理论夹紧力表(单位：N)

        代码 活塞杆外径
        		 空气压力(MPa)
        0.1 0.2 0.3 0.4 0.5 0.6 0.7
        25 14 — 67.4 101.1 134.8 168.5 202.2 235.9
        32 16 60.3 120.6 181 241.3 301.6 361.9 422.2
        40 16 105.6 211.1 316.7 422.2 527.8 633.3 738.9
        50 20 164.9 329.9 494.8 659.7 824.7 989.6 1154.5
        63 20 280.3 560.6 840.9 1121.2 1401.5 1681.9 1962.2
