        止动气缸 重载型

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 止动气缸
        安装方式 法兰型
        种类 重载型
        内置磁石 有
        缸径 50~80

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码  类型 动作形式
        WGP56 重载型 双作用/单作用





        参数图



        选型表

        型号
        		 配管方向
        		 行程
        		 动作形式
        		 滚轮材质
        		 杠杆与通口的
        位置关系
        		 内置磁石
        		 磁性开关接点类型
        		 磁性开关
        线长(m)
        代码 缸径
        WGP56 50  无指定(法兰侧)        A (轴方向)
        		 30  D (双作用)
        B (双作用内置弹簧)
        T (单作用弹簧压出)
        		 L (树脂)
         M (碳素钢)
        		 无指定
        Q
        P
        R
        		 Y (有)
        		 无指定(无磁性开关)
        2 (电子式无接点2线)
        N (电子式无接点NPN型)
        P (电子式无接点PNP型)
        		 2
        3
        5
        63
        80  40



        当选择无磁性开关时，无需选择磁性开关线长。



        型号
        		 杆端形状
        		 使用流体
        		 环境温度
        (℃)
        		 最高使用压力
        ( Mpa)
        		 缓冲形式
        		 安装形式
        		 P
        接管螺纹
        		 重量(kg)
        代码 缸径
        WGP56
        		 50  内置液压缓冲
        器的杠杆型
        		 空气 -10 ~60
        (未冻结)
        		 1.0 垫缓冲 法兰型 Rc1/8 1.70
        63  Rc1/4 2.78
        80  Rc1/4 4.96

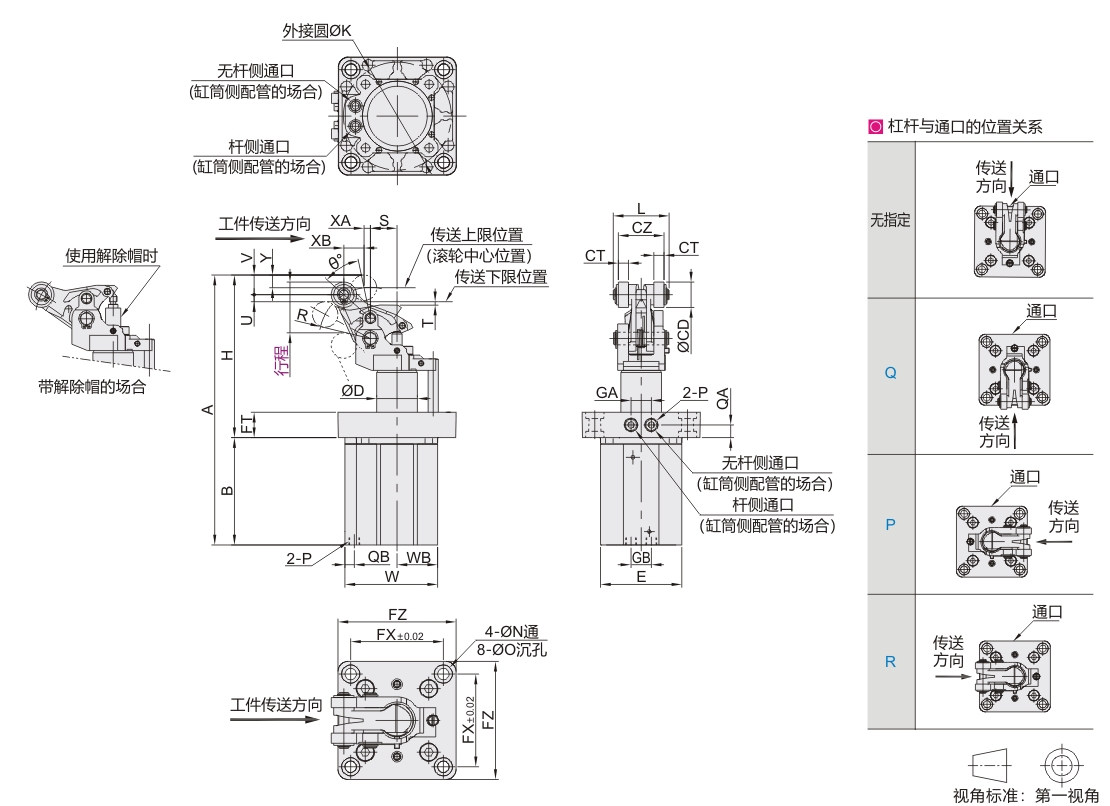

        尺寸表

        缸径 行程 A B CD CT CZ D E FT   FX    FZ GA GB   H 外接圆K  L      N
        50  30  212.5  84.5  20  8  36  32  64  20        73      93  16  16  128  85  44       9
        63  30  234.5  90  20  10  45  40  77  25     90      114  24  24  144.5  103  53      11
        80  40  292.5  121  25  10  45  50  98  25    110      138  24  35  171.5  132  54.5      13



        缸径 行程 O QA QB R S T U     V  W WB XA XB     Y θ ° P
        50  30  14深5 10    7  40     21   2  5.5  15.5   73   32  5  15.8  10  24  Rc1/8
        63  30  18深6 12.5    8.5  47    24.5    3.5  6.4  16  87.5    38.5  5  18.7  10  24  Rc1/4
        80  40  20深6 12.5   10  54    31    3  6.7  19  109   49  6  20.6  12.5  23  Rc1/4



        外接圆OK表示缸筒各角部的外接圆的直径。       安装孔径请设计为ØK+1

        从杠杆侧安装时，请注意杠杆和安装基座是否存在相互干涉，为此，请将安装基座的板厚控制在下述尺寸之内
         （缸径50：10mm，缸径63，15mm， 缸径80，18mm)。

        传送带的高度推荐范围为图示传送带下限位置至上限位置（U尺寸）之间。
