产品选型
缸径
开闭行程
磁性开关数量
图片仅供参考，请以已选的规格为准
气爪 平行开闭型 二爪 薄型 带磁石 缸径 8~20 双作用
条件筛选：
种类 平行开闭型
内置磁石 有
夹爪数 二爪
夹爪特征 薄型
缸径 8~20
种类筛选 气爪
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 动作形式 | ||||||||||
| WGY41 | 平行开闭型 | 薄型 | 双作用 | |||||||||
参数图
选型表
| 型号 | 开闭行程 (两侧) |
磁性开关 数量 |
夹持力矩N 压力0.5MPa |
使用 流体 |
使用压力范围 (MPa) |
环境流体 温度(℃) |
重复 精度 |
最高使用频率 (c.p.m) |
||||||||||||||||||||||||||||||||||||
| 代码 | 缸径 | |||||||||||||||||||||||||||||||||||||||||||
| WGY41 | 8 | 8 | 0 2 |
19 | 空气 | 0.15~0.7 | -10～60 | ±0.05 | 120 | |||||||||||||||||||||||||||||||||||
| 12 | 12 | 48 | 0.1~0.7 | |||||||||||||||||||||||||||||||||||||||||
| 16 | 16 | 90 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | 141 | ||||||||||||||||||||||||||||||||||||||||||
配套磁性开关WHS13-L2-2。

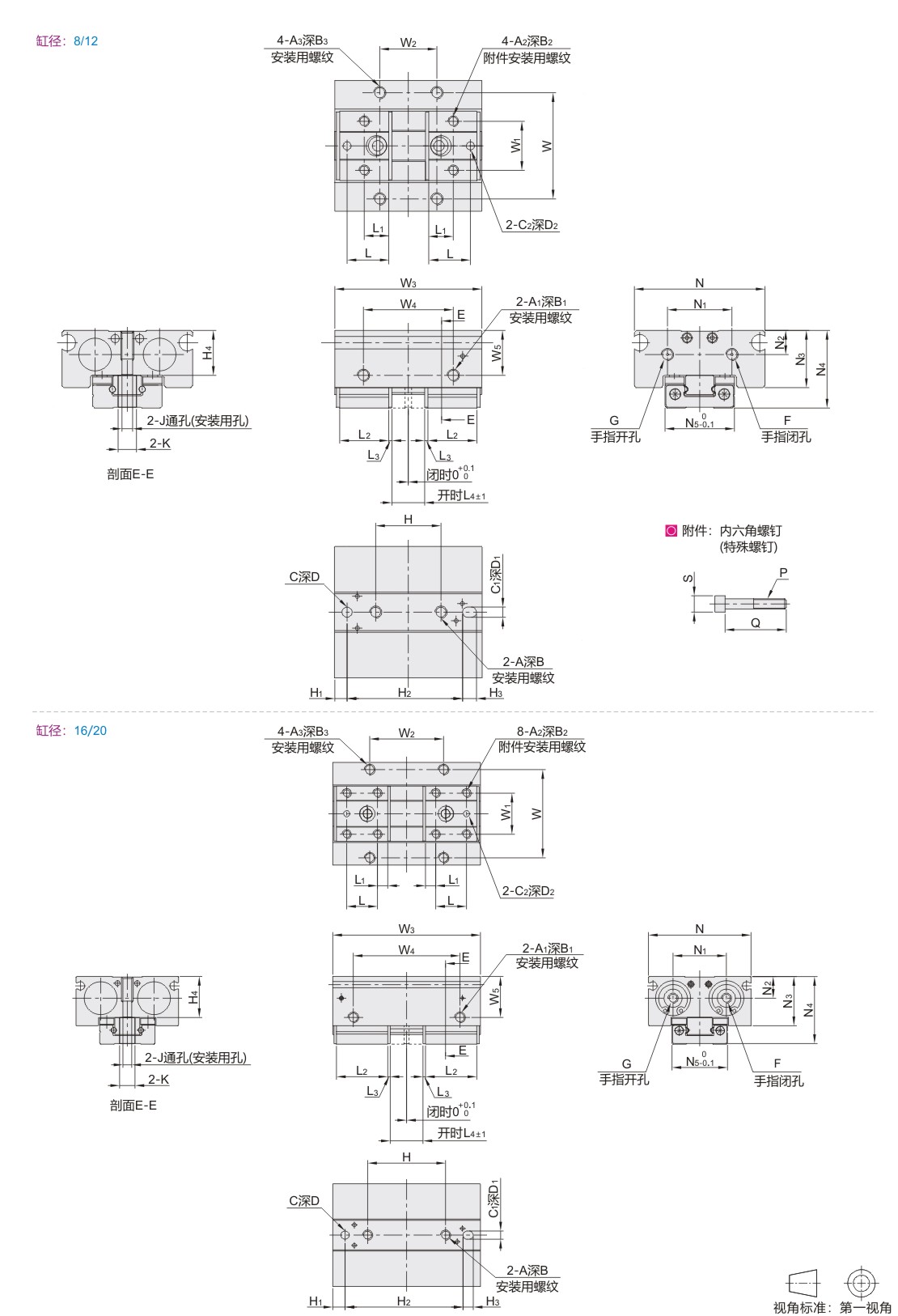

尺寸表
| 缸径 | A | B | A1 | B1 | A2 | B2 | A3 | B3 | C |
D | C1 |
D1 | C2 |
D2 | H | H1 | H2 | H3 | H4 | |||||||||||||||||||||||||||||||||||
| 8 | M3 | 7 | M3 | 4 | M2.5 | 3 | M3 | 4 | 2.5 | +0.025 0 |
2.5 | 2.5 | +0.025 0 |
2.5 | 2 | +0.025 0 |
2 | 16 | 3 | 28.3 | 3.4 | 11 | ||||||||||||||||||||||||||||||||
| 12 | M4 | 10 | M4 | 5 | M3 | 4 | M4 | 5 | 3 | +0.030 0 |
3 | 3 | +0.030 0 |
3 | 2.5 | +0.025 0 |
2.5 | 26 | 4 | 42 | 4 | 14.8 | ||||||||||||||||||||||||||||||||
| 16 | M5 | 12 | M5 | 5.5 | M4 | M5 | 5.5 | 4 | +0.030 0 |
4 | +0.030 0 |
3 | 3 | +0.025 0 |
3 | 38 | 6 | 57.5 | 5 | 20 | ||||||||||||||||||||||||||||||||||
| 20 | M6 | 15 | M6 | 6 | M4 | M6 | 6 | 5 | +0.030 0 |
4 | 5 | +0.030 0 |
4 | 3 | +0.025 0 |
71 | 6 | 25 | ||||||||||||||||||||||||||||||||||||
| 缸径 | N | N1 | N2 | N3 | N4 | N5 | W | W1 | W2 | W3 | W4 | W5 | L | L1 | L2 | L3 | L4 | G | F | J | K | S | P | Q | ||||||||||||||||||||||||||||
| 8 | 32 | 15.8 | 5.9 | 14 | 19 | 17 | 26 | 12 | 14 | 36 | 22 | 11 | 10 | 6 | 12 | 0.8 | 8 | M3 | M3 | 2.6 | 4.5 | 4 | M2.5 | 15 | ||||||||||||||||||||||||||||
| 12 | 40 | 20 | 7.7 | 19 | 25 | 20 | 33 | 15 | 28 | 52 | 38 | 15 | 14 | 9 | 18 | 1 | 12 | M5 | M5 | 3.4 | 5.5 | 5 | M3 | 20 | ||||||||||||||||||||||||||||
| 16 | 50 | 26 | 10.6 | 24 | 33 | 27 | 43 | 20 | 36 | 72 | 52 | 20 | 15 | 5 | 25 | 1.2 | 16 | 4.3 | 7.5 | — | — | — | ||||||||||||||||||||||||||||||
| 20 | 62 | 33 | 13 | 30 | 41 | 32 | 52 | 24 | 40 | 86 | 56 | 25 | 16 | 7.5 | 31 | 1.2 | 20 | 5.2 | 10 | |||||||||||||||||||||||||||||||||
-
