        气爪 平行开闭型 二爪·滑动导轨型

        品牌名称：

        怡合达

        条件筛选：

        种类 平行开闭型
        内置磁石 有
        夹爪数 二爪
        夹爪特征 滑动导轨型
        缸径 16~25

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGY81 平行开闭型 滑动导轨型 双作用





          参数图



          选型表

          型号 内置磁石 磁性开关接点类型
          		 磁性开关
          线长
          (m)注2          		 使用流体 重复精度
          (mm)          		 使用压力范围
          (Mpa)          		 有效夹持力(N)
          (压力0.5MPa时）(注1)          		 开闭行程
          (两侧)
          mm          		 重量
          (g)
          代码 缸径 外径夹持力 内径夹持力
          WGY81 16 Y(有) 无指定(无磁性开关)
          2(电子式无接点2线）
          N(电子式无接点NPN型）
          P(电子式无接点PNP型）          		 2
          3
          5          		 空气 ±0.01 0.2~0.6 21 23 4 58
          20 37 42 4 96
          25 63 71 6 134
          32 0.1~0.6 111 123 8 265
          40 177 195 8 345
          50 280 306 12 515
          63 502 537 16 952



          注1：缸径16~25为夹持点L=20mm的值；缸径32~63为夹持点L=30mm的值。
          注2：当选择无磁性开关时，无需选择磁性开关线长。

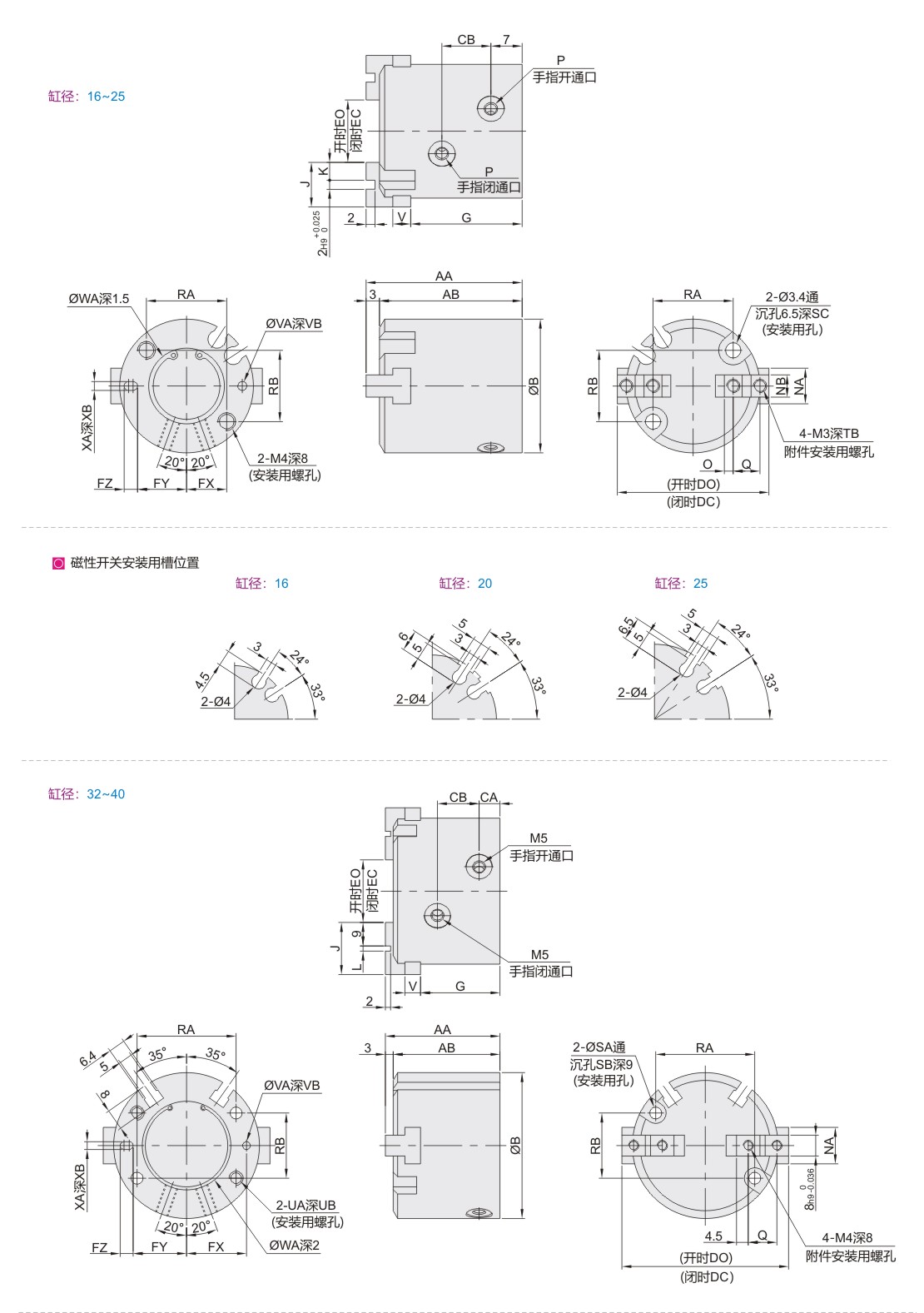

          尺寸表

          缸径 AA AB AC B CA CB DC DO EC EO FX FY FZ G V J K L M NA NB
          16 35 32 — 30 — 11 30 34 10 14 12.5 11 3 25 4 10 4 — — 8 5h9 0
          -0.030
          20 38 35 — 36 — 13 36 40 12 16 14.5 13 3 27 5 12 5 — — 10 6h9
          25 40 37 — 42 — 15 42 48 14 20 17 14.5 5 28 5 14 6 — — 12
          32 44 41 — 56 8 16 56 64 16 24 23 20.5 5 30.5 6 20 — 2H9 +0.025
          0          		 — 14 —
          40 47 44 — 62 9 17 62 70 20 28 26.5 23.5 6 32 7 21 — 3H9 — 16 —
          50 55 52 3 70 9 20 70 82 22 34 31 28 6 37.5 9 24 10 4H9 +0.030
          0
          		 2 18 10h9 0
          -0.036
          63 66 62 4 86 12 22 86 102 30 46 38 34.5 7 44 11 28 11 6H9 3 24 12h9 0
          -0.043



          缸径 O P Q RA RB SA SB SC UA UB TB VA VB WA WB XA XB YC
          16 2 M3 6 18 16 — — 8 — — 5 2H9 +0.025
          0
          		 2 17H9 +0.043
          0          		 — 2H9 +0.025
          0          		 2 —
          20 2.5 M5 7 24 18 — — 9.5 — — 6 2H9 2 21H9 +0.052
          0          		 — 2H9 2 —
          25 3 8 26 22 — — 10 — — 6 3H9 3 26H9 — 3H9 3 —
          32 — — 11 38 25 4.5 8 — M5 10 — 3H9 3 34H9 +0.062
          0          		 — 3H9 +0.030
          0          		 3 —
          40 — — 12 44 28 5.5 9.5 — M6 12 — 4H9 +0.030
          0          		 4 42H9 — 4H9 4 —
          50 5 — 14 52 34 — — 12 — — — 4H9 4 52H9 +0.074
          0          		 2 4H9 4 7
          63 5.5 — 17 66 38 — — 14 — — — 5H9 5 65H9 2.5 5H9 5 7.5



          缸径 A BC C D E
          16 M2 5.5 11 21 +0.1
          0          		 0.5
          20 5.4 13 24 0.6
          25 15 27
          32 5.2 18 32 0.8
          40 M3 8 21 38 1
          50 24 42
          63 32 54
