        气爪 齿轮型

        品牌名称：

        怡合达

        条件筛选：

        种类 齿轮型
        内置磁石 有
        夹爪数 二爪
        夹爪特征 齿轮式180°
        缸径 20~50

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGY96 齿轮型 双作用





          参数图



          选型表

          型号 手指形式
          		 内置
          磁石          		 磁性开关接点类型
          		 磁性开关
          线长
          (m)
          		 使用
          流体
          		 环境
          温度
          (℃)
          		 使用压力
          范围
          (Mpa)
          		 夹持力矩
          (有效值)N.m
          0.5Mpa时
          		 开闭角度(两侧) 重量(g)注2
          代码 缸径 开侧 闭侧
          注1
          		 扁平型
          手指方式
          		 开闭方向-
          螺纹安装方式
          WGY96 20 无指定(扁平型手指方式)
          1          (开闭方向-螺纹安装方式)          		 Y(有) 无指定(无磁性开关)
          2          (电子式无接点2线)
          N          (电子式无接点NPN型)
          P(电子式无接点PNP型)          		 2
          3
          5          		 空气 -10~60 0.15~0.7 0.3 180° -5° 300 320
          25 0.73 -6° 510 540
          32 1.61 -5° 910 950
          40 3.7 -5° 2140 2270
          50 8.27 -4° 5100 5350



          选择无磁性开关时，无需选择磁性开关线长。                                                                                                                                                                                注1：闭侧是指手指到尽头。注2：不含磁性开关的重量。

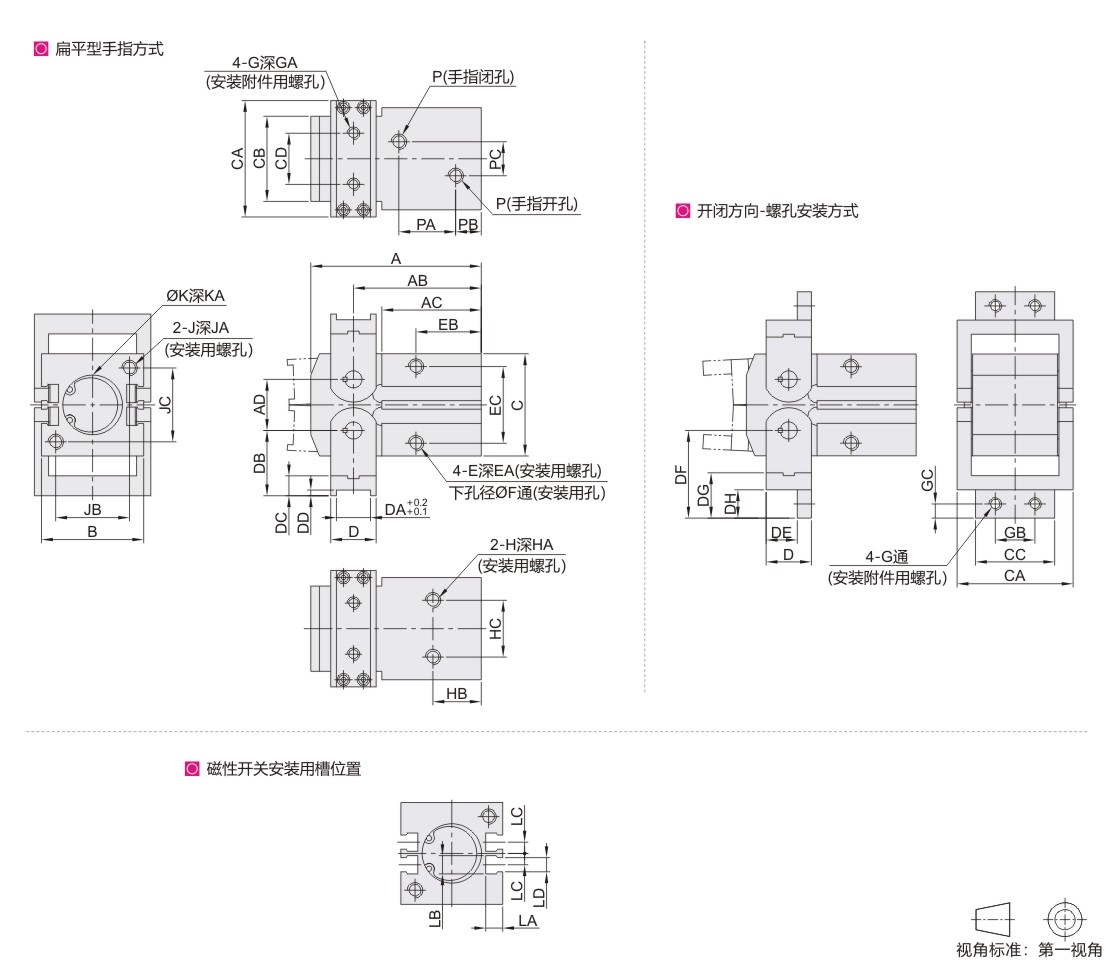

          尺寸表

          缸径 A AB AC AD B C CB CD DA DB DC DD E EA EB EC F H HA HB HC J JA JB JC
          20 60 45 35 18 36 36 30 18 12 23 7 2 M5 10 23 27 4.2 M5 7 17 20 M5 10 26 26
          25 69 51 40 24 40 45 30.3 20 17 27 8 2 M6 12 27 34 5.1 M6 10 20 24 M6 12 30 30
          32 83.5 61.5 47 30 45 58 32.9 20 23 32 9 2 M6 12 29 42 5.1 M6 10 21 24 M6 12 30 45
          40 104.5 75.5 56.5 40 56 80 45 28 30 42 12 3 M8 16 37.5 54 6.8 M8 15 27.5 30 M8 15 36 60
          50 136 96 69 56 66 112 58.6 38 44 58 17 4 M10 20 48 70 8.5 M10 20 36 40 M10 20 40 80



          缸径 K KA P PA PB PC 扁平型手指方式 开闭方向-螺孔安装方式 磁性开关安装用槽位置
          CA D G GA CA D G CC DE DF DG DH GB GC LA LB LC LD
          20 21H9 +0.052
          0          		 3 M5 20 9 12 41 16 M4 5 41 16 M4 28 11 31 15 10 14 5 6 6.45 4 5
          25 26H9 3 M5 23 10 16 45 21 M5 6 45 21 M5 30 15 37 18 12 16 6 5.5 6.45 4.5 5
          32 34H9 +0.062
          0          		 4 Rc1/8 25 13 20 51 27 M6 7 51 27 M6 34 20 44 21 14 18 7 5.5 6.45 11 5
          40 42H9 4 Rc1/8 33.5 14 20 67 36 M8 9 67 36 M8 44 26 60 30 21 24 10 6 6.45 10 5
          50 52H9 +0.074
          0          		 5 Rc1/4 22 16 30 85 52 M10 通孔 85 52 M10 58 39 78 37 24 30 12 6 6.45 13 5
