        台式气缸

        条件筛选：

        种类 标准型
        缸径 40~100
        种类筛选 台式气缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 动作形式
        WGP26 台式气缸 双作用





        参数图



        选型表

        型号 行程 磁性开关
        数量        		 行程
        公差        		 接管螺纹 缓冲 使用流体 保证耐压力
        (MPa)        		 使用压力(MPa) 环境和流体温度(℃) 活塞使用速度
        (mm/s)
        代码 缸径 最高 最低
        WGP26 40 30  50  75  100 0
        1
        2        		 +1.0
        0        		 G1/8 两侧
        橡胶缓冲        		 空气 1.5 1.0 0.1 -10~60 20~200
        63 G1/4
        100

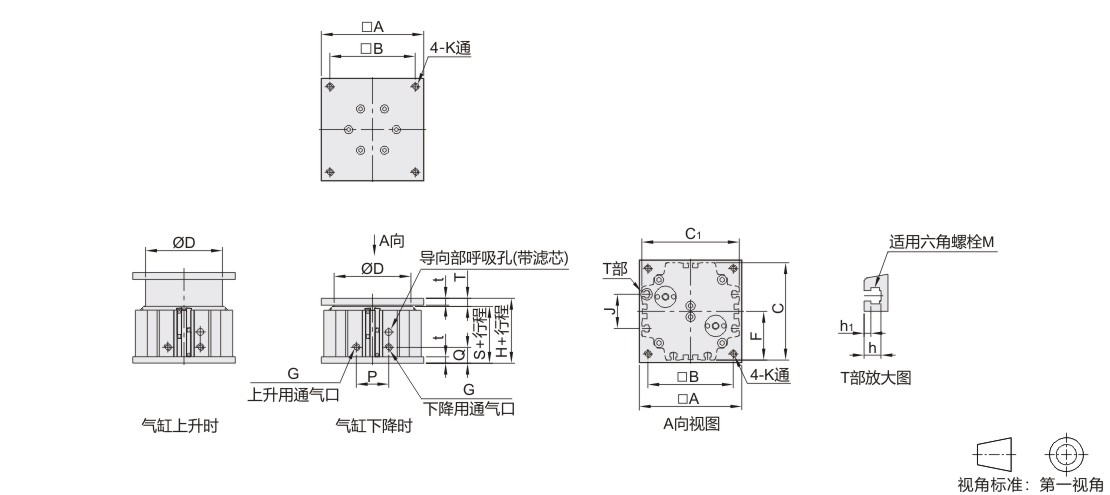

        尺寸表

        缸径 A B C C1 D F G H J K P Q S T t h h1 适用六角螺栓M
        40 120 100 114 114 Ø90 57 G1/8 46 40 M8 38 18.5 36.5 9.5 8 8.7 3.5 M5
        63 160 140 146 146 Ø120 73 G1/4 60 50 M10 46 20 48.5 11.5 10 11 4 M6
        100 200 170 190 186 Ø160 93 65 70 M12 53.5



        理论出力表(N)

        缸径 杆径 动作方向 受压面积
        (mm2)        		 使用压力(MPa)
        0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
        40 25 伸 1256 126 251 376 502 628 753 879 1004 1130 1256
        缩 765 77 153 229 306 382 459 535 612 688 765
        63 36 伸 3117 311 623 935 1246 1558 1870 2182 2493 2805 3117
        缩 2099 209 419 629 839 1049 1259 1469 1679 1889 2099
        100 36 伸 7853 784 1570 2356 3141 3926 4711 5497 6282 7067 7853
        缩 6835 684 1367 2050 2734 3417 4101 4784 5468 6151 6835



        重量表(kg)

        缸径 行程
        30 50 75 100
        40 2.0 2.4 3.0 3.6
        63 4.1 4.8 5.7 6.6
        100 6.2 7.2 8.4 9.6
