        挡料气爪 单指型

        条件筛选：

        种类 单指型
        内置磁石 有
        缸径 8~32
        种类筛选 挡料气爪

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGP71 单指型 双作用





          参数图



          选型表

          型号
          		    行程
          		                    手指选项
          		 行程调整器
          		 内置磁石
          		  磁性开关接点类型
          		 磁性开关线长
          (m)          		 使用
          流体
          		 使用压力范围
          (Mpa)
          		 环境温度和
          流体温度(℃)
          代码 缸径
          WGP71 8  10  20 无指定：基本型(标准型)
          1：上下面螺孔
          2：所有面螺孔(含前端面共5面)          		 无指定：无
                   A：有          		 Y(有) 无指定(无磁性开关)
          2(电子式无接点2线)
          N(电子式无接点NPN型)
          P(电子式无接点PNP型)          		 2
          3
          5          		 空气 0.2~0.7 -10~60
          (未冻结)
          12  10  20  30
          20  10  20  30
          25                         30
          32                30



          当选择无磁性开关时，无需选择磁性开关线长。

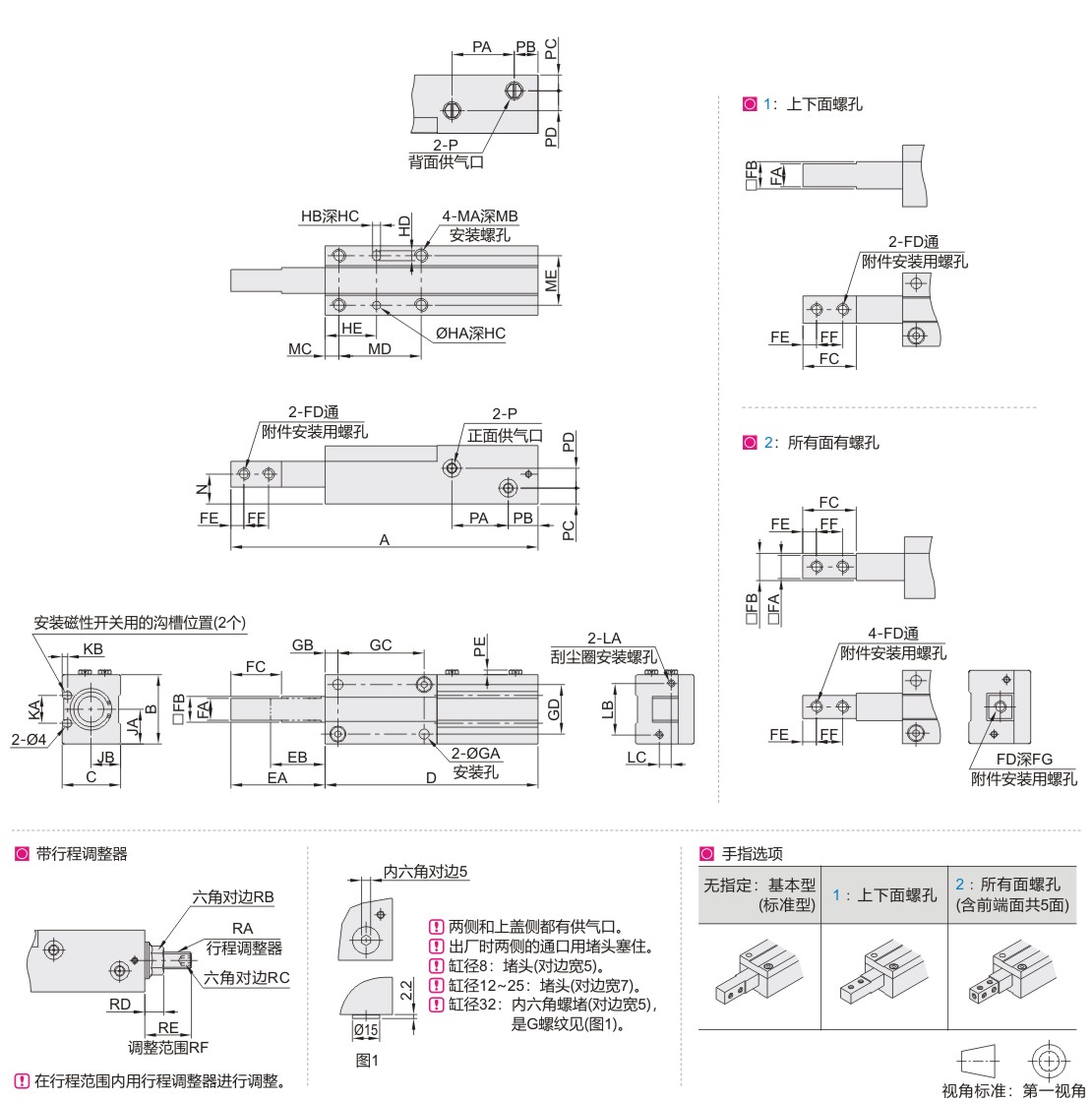

          尺寸表

          缸径 行程 A B C D EA EB FA
          		 FB
          		 FC FD   FE FF            FG            GA GB GC GD
          8  10  87  19  16  59  28  18  6  0
          -0.1          		 7h9 0
          -0.036          		 15  M3  4  7  6
          (有效深度2.5)          		 2.6  4  20  13
          20  117  79  38  30
          12  10  105  26  21  72  33  23  8  10h9 19  M3      4.5  9.5  6
          (有效深度3)          		 3.3  5  28  18
          20  135  92  43  38
          30  165  112  53  48
          20  10  125  35  29.5  86.5  38.5  28.5  11  13h9 0
          -0.043          		 255  M5  6.5  12.5  10
          (有效深度4)          		 5.1  7  32  25
          20  155  106.5  48.5  42
          30  185  126.5  58.5  52
          25  30  215  41  40  144  71  41  15  17h9 37  M6  10  17  15
          (有效深度7)          		 6.8  10  55  28
          32  30  250  50  47  165  85  55  19.5  21h9 0
          -0.052          		 51  M8      12.5  22  17
          (有效深度8.5)          		 8.6  12  64  34



          缸径 行程 HA/HB
          		 HC HD HE JA JB KA KB LA LB LC   MA MB MC MD ME N P PA
          8  10  2H9 +0.025
          0           		 2  3  14  9.5       7.5  6.2  1.6  M2 14  3     M3 5  4  20  13  7.5  M3 19
          20  30  29
          12  10  2.5H9 4  3.5  17.5  13  11  11.6  2.2  M2.6 19   4     M4 7  5  28  18  11  M5 19
          20  38  29
          30  48  39
          20  10  4H9 +0.030
          0          		 5  5  26  175  15  14  2.8  M3 26  6     M6 10  7  32  25  15  M5 20.5
          20  42  30.5
          30  52  40.5
          25  30  5H9 5  7  32  20.5  20  11  3  M3 32  10     M8 14  10  55  28  20  M5 47
          32  30  6H9 6  8  40  25  25  20.4  2.5  M4 39  12      M10 15  12  64  34  25  Rc1/8 47



          缸径 行程        PB PC PD       PE RA RB RC    RD  RE RF
          8  10         8  4.5  6  2.2 M4×0.7 7 2         5.7       12.5  4
          20
          12  10         10  6  7  2.8 M5×0.8 8  2.5         6       14  6
          20
          30
          20  10         12  8  10  2.7  M8×1.0 12  4         9       22.5  12
          20
          30
          25  30         14  12  14  2.7  M8×1.0 12  4         9  26  15
          32  30         14.5  11  27  — M12×1.25 17  6         12.4  33  20



          理论输出能力表（N）

          缸径 杆径
          		 动作方向 受压面积
          (mm²)          		 使用压力(MPa)
          0.2  0.3  0.4        0.5  0.6  0.7
          8  4  伸出 50  10  15  20        26  31  36
          缩回 38  7  11      15  19  23  26
          12  6  伸出 113  23  34  45        57  68  79
          缩回 85  17  26  34        43  51  60
          20 10 伸出 314  63  94  126        157  188  220
          缩回 236  47  71  94        118  142  165
          25 10 伸出 491  98  147  196        245  295  344
          缩回 412  82  124  165        206  247  288
          32  12  伸出 804  161  241  322        402  482  563
          缩回 691  138  207  276        346  415  484



          重量表（g）

          缸径 行程 无行程调节器 有行程调节器
          8  10  62  65
          20  80  83
          12  10  130  135
          20  160  165
          30  190  195
          20  10  300  315
          20  355  370
          30  410  425
          25  30  800  815
          32  30  1350  1400
