挡料气爪 双指型

条件筛选:

种类 双指型
内置磁石
缸径 8~32
种类筛选 挡料气爪

产品型号:

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息
3D模型
PDF下载
3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图
代码 类型 动作形式
WGP76 双指型 双作用





参数图



选型表

型号
行程
                           手指选项
行程调整器
内置磁石
磁性开关接点类型
磁性开关线长
(m)
使用
流体
使用压力范围
( Mpa)
环境温度和
流体温度(℃)
代码 缸径
WGP76 8  8  无指定:基本型(标准型)
         1:上下面螺孔
         2:所有面螺孔(含前端面共5面)
无指定:无
          A:有
Y() 无指定(无磁性开关)
2 (电子式无接点2线)
N (电子式无接点NPN型)
P (电子式无接点PNP型)
2
3
5
空气 0.2 ~0.7 -10 ~60
(未冻结)
12  12
20  20
25  25
32  32



当选择无磁性开关时,无需选择磁性开关线长。

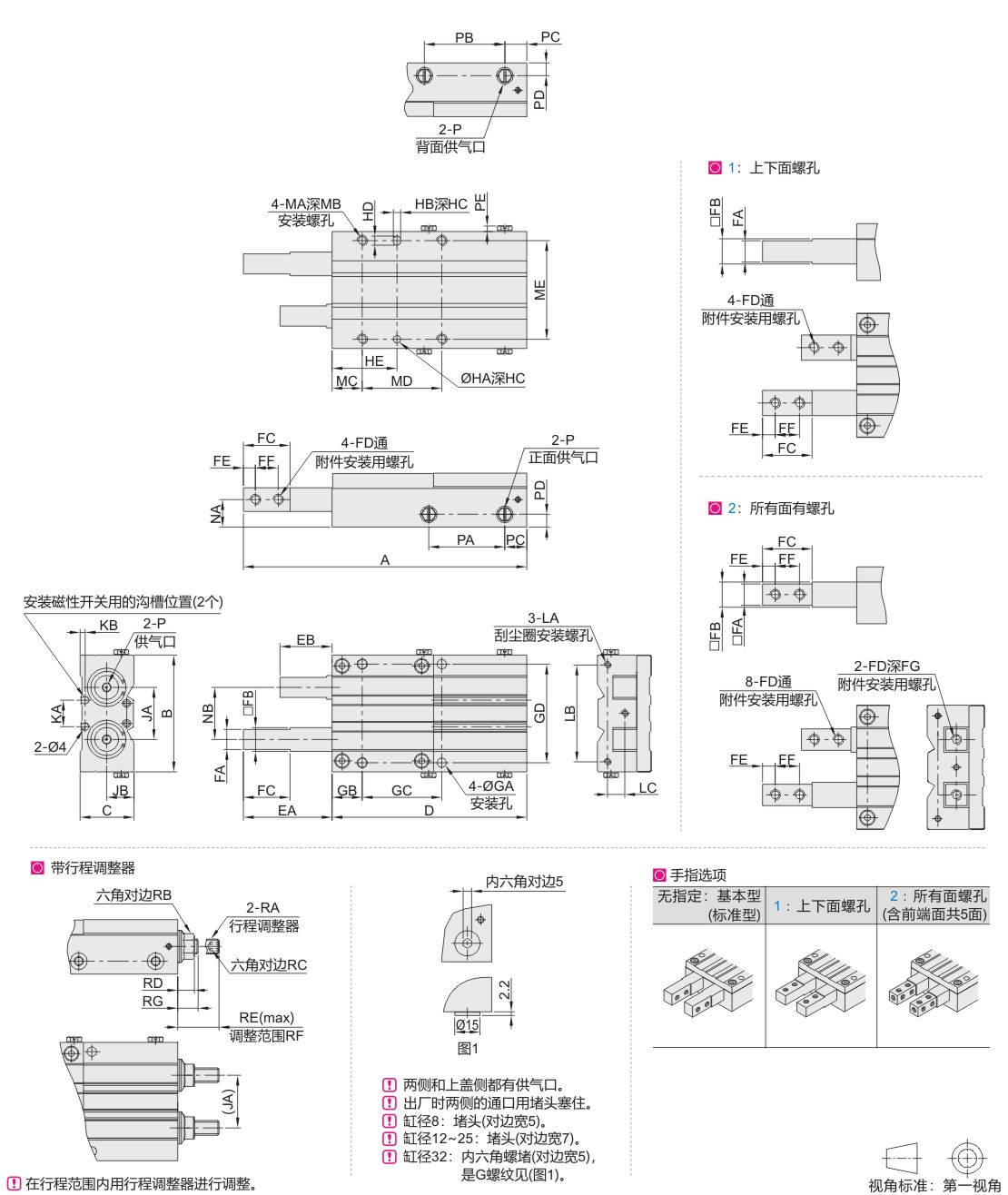

尺寸表

缸径 行程     A B C D EA EB FA
FB
FC FD FE FF                FG          GA GB GC GD
8  8      83  34  16  57  26  18  6  0
-0.1
7h9 0
-0.036
15  M3 4  7  6(有效深度2.5) 2.6  9  22  28
12  12      111  44  21  76  35  23  8  10h9 19  M3 4.5  9.5  6(有效深度3) 3.3  12.5  34  37
20  20      155  64  29.5  106.5  48.5  28.5  11  13h9 0
-0.043
25.5  M5 6.5  12.5  10(有效深度4) 5.1  16.5  43.5  54
25  25      200  84  40  134  66  41  15  17h9 37  M6 10  17  15(有效深度7) 6.8  20  58  71
32  32      256  95  47  169  87  55  19.5  21h9 0
-0.052
51  M8 12.5  22  17(有效深度8.5) 8.6  24.5  73  80



缸径 行程 HA/HB
HC HD HE JA JB KA KB LA LB LC MA MB MC MD ME NA NB P PA
8  8  2H9        +0.025
0
2  3  15  14.5  7.5  20.3  1.6  M2 28.4  4.5  M3 6  9  22  28  7.5  14.5  M3 22.5
12  12  2.5H9 4  3.5  25  19  11  7.6  2.2  M2.6 37  7.5  M4 7  12.5  34  37  11  19  M5 25
20  20  4H9        +0.030
0
5  5  35.5  28.5  15  14.5  2.8  M3 53  9.5  M6 10  16.5  43.5  54  15  28.5  M5 41.5
25  25  5H9 5  7  40  35.5  20  24.5  3  M3 70  12  M8 12  20  58  71  20  35.5  M5 50
32  32  6H9 6  8  50  44.5  25  24.1  2.5  M4 81  16.5  M10 15  24.5  73  80  25  44.5  Rc1/8 69.5



缸径 行程 PB PC      PD PE RA RB      RC RD RE RF       RG
8  8  24  8       4.5  2.2  M4×0.7 7       2  5.7  12.5  4        8.5
12  12  27  10       6  2.8  M5×0.8 8       2.5  6  14  6        8
20  20  44  12       7  2.7  M8×1.0 12       4  9  22.5  12        10.5
25  25  55  14       8.5  2.7  M8×1.0 12       4  9  26  15        11
32  32  75.5  14.5       11  M12×1.25 17       6  12.4  33  20        13



理论输出能力表(N)

缸径
杆径
动作方向 受压面积
(m㎡)
使用压力(MPa)
0.2  0.3  0.4        0.5  0.6  0.7
8  4  伸出 50  10  15  20        26  31  36
缩回 38  7  11      15  19  23  26
12  6  伸出 113  23  34  45        57  68  79
缩回 85  17  26  34        43  51  60
20  10  伸出 314  63  94  126        157  188  220
缩回 236  47  71  94        118  142  165
25  10  伸出 491  98  147  196        245  295  344
缩回 412  82  124  165        206  247  288
32  12  伸出 804  161  241  322        402  482  563
缩回 691  138  207  276        346  415  484



重量表(g)

缸径 行程 无行程调节器 有行程调节器
8  8  110  116
12  12  240  250
20  20  650  680
25  25  1550  1580
32  32  2650  2750
