双联气缸 缸径6~32 滑动轴承 双作用
条件筛选:
产品型号:
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
| 代码 | 类型 | 轴承 | 动作形式 |
| WGW01 | 双联气缸 | 滑动轴承 | 双作用 |

选型表
| 型号 |
行程 |
磁性开关 数量 |
缓冲 |
接管 螺纹 |
使用 流体 |
最高使用压力 (MPa) |
最低使用压力 (MPa) |
保证耐压力 (MPa) |
环境和流体 温度(℃) |
活塞使用速度 (mm/s) |
行程调整 可能范围 |
给油 |
|
| 代码 | 缸径 | ||||||||||||
| WGW01 | 6 | 10 | 0~2 | 垫缓冲 | M5 | 空气 | 0.7 | 0.15 | 1.05 | -10~60°C 不冻结 |
30~300 | 0~5 | 不需要 |
| 20 | |||||||||||||
| 30 | |||||||||||||
| 40 | |||||||||||||
| 50 | |||||||||||||
上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。

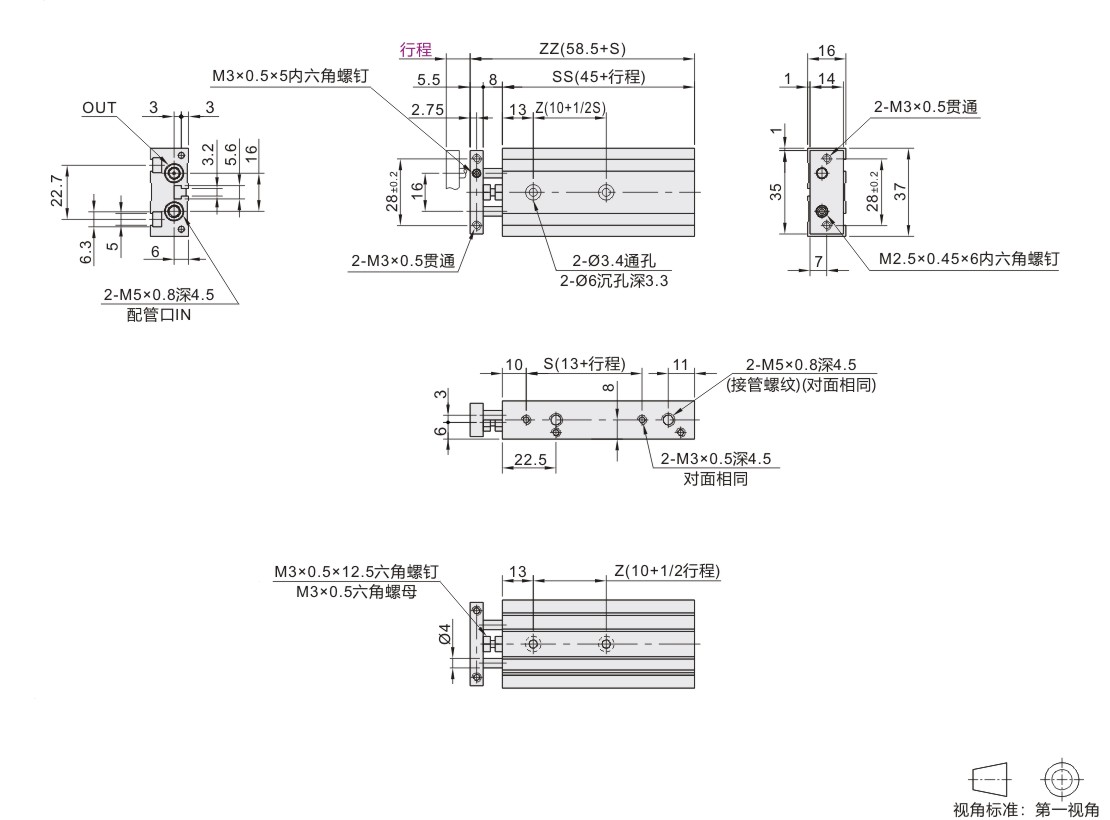

| 行程 | Z | S | SS | ZZ | ||||||||
| 10 | 15 | 23 | 55 | 68.5 | ||||||||
| 20 | 20 | 33 | 65 | 78.5 | ||||||||
| 30 | 25 | 43 | 75 | 88.5 | ||||||||
| 40 | 30 | 53 | 85 | 98.5 | ||||||||
| 50 | 35 | 63 | 95 | 108.5 | ||||||||
缸径10~15
| 型号 |
行程 |
磁性开关 数量 |
缓冲 |
接管 螺纹 |
使用 流体 |
最高使用压力 MPa |
最低使用压力 MPa |
保证耐压力 MPa |
环境和流体 温度 |
活塞使用速度 mm/s |
行程调整 可能范围 |
给油 |
SS |
Z |
ZZ |
|
| 代码 | 缸径 | |||||||||||||||
| WGW01 | 10 | 10 | 0~2 | 垫缓冲 | M5 | 空气 | 0.7 | 0.1 | 1.05 | -10~60℃ 不冻结 |
30~800 | 0~5 | 不需要 | 65 | 30 | 82 |
| 15 | 70 | 87 | ||||||||||||||
| 20 | 75 | 92 | ||||||||||||||
| 25 | 80 | 97 | ||||||||||||||
| 30 | 85 | 40 | 102 | |||||||||||||
| 35 | 90 | 107 | ||||||||||||||
| 40 | 95 | 112 | ||||||||||||||
| 45 | 100 | 117 | ||||||||||||||
| 50 | 105 | 122 | ||||||||||||||
| 60 | 115 | 50 | 132 | |||||||||||||
| 70 | 125 | 142 | ||||||||||||||
| 75 | 130 | 147 | ||||||||||||||
| 15 | 10 | 30~700 | 70 | 25 | 89 | |||||||||||
| 15 | 75 | 94 | ||||||||||||||
| 20 | 80 | 99 | ||||||||||||||
| 25 | 85 | 104 | ||||||||||||||
| 30 | 90 | 35 | 109 | |||||||||||||
| 35 | 95 | 114 | ||||||||||||||
| 40 | 100 | 119 | ||||||||||||||
| 45 | 105 | 124 | ||||||||||||||
| 50 | 110 | 129 | ||||||||||||||
| 60 | 120 | 45 | 139 | |||||||||||||
| 70 | 130 | 149 | ||||||||||||||
| 75 | 135 | 154 | ||||||||||||||
| 80 | 140 | 45 | 159 | |||||||||||||
| 90 | 150 | 55 | 169 | |||||||||||||
| 100 | 160 | 179 | ||||||||||||||
上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。
| 缸径 | A | B | C | D | E | F | G | H | HH | J | L | M | N | NN | P | Q | R | U | V | X | Y | ||||
| 10 | 46 | 17 | 44 | 15 | 7.5 | 2-M4×0.7 | 35 | 20 | 4 | 8 | 20 | 2-Ø3.4通孔 2-Ø6.5沉孔深3.3 |
2-M3×0.5 螺孔深5 |
Ø6 | 33.6 | 8.5 | 7 | 30 | 2-M4×0.7 螺孔深7 |
2-M3×0.5 螺孔深4.5 |
M3×0.5×10 | M5×0.8×5 | |||
| 15 | 58 | 20 | 56 | 18 | 9 | 2-M5×0.8 | 45 | 25 | 5 | 10 | 30 | 2-Ø4.3通孔 2-Ø8沉孔深4.4 |
2-M4×0.7 螺孔深6 |
Ø8 | 48 | 10 | 10 | 38.5 | 2-M5×0.8 螺孔深8 |
2-M4×0.7 螺孔深5 |
M5×0.8×10 | M6×1.0×5 | |||
缸径20~32
| 缸径 | A | B | C | D | E | F | G | H | HH | J | K | L | M | N | NN | VV | P |
| 20 | 64 | 25 | 62 | 23 | 11.5 | 2-M5×0.8 | 50 | 28 | 6 | 12 | 12 | 30 | 2-Ø5.5通孔 2-Ø9.5沉孔深5.3 |
2-M4×0.7 螺孔深6 |
Ø10 | M6×1.0×18.5 | 53 |
| 25 | 80 | 30 | 78 | 28 | 14 | 2-M6×1.0 | 60 | 35 | 6 | 12 | 12 | 30 | 2-Ø6.9通孔 2-Ø11沉孔深6.3 |
2-M5×0.8 螺孔深7.5 |
Ø12 | M6×1.0×185 | 64 |
| 32 | 98 | 38 | 96 | 36 | 18 | 2-M6×1.0 | 75 | 44 | 8 | 16 | 14 | 30 | 2-Ø6.9通孔 2-Ø11沉孔深6.3 |
2-M5×0.8 螺孔深8 |
Ø16 | M8×1.25×23 | 76 |
| 缸径 | PP | Q | R | T | TT | U | UU | V | W | X | Y | |
| 20 | M6×1.0 | 7.75 | 12.5 | 45 | 9.5 | 6.5 | 8 | 4-M5×0.8 螺孔深4.5 |
8-M4×0.7 螺孔深5.5 |
2-M6×1.0 螺孔深10 |
M6×1.0×12 | M8×1.25×6 |
| 25 | M6×1.0 | 8.5 | 15 | 46 | 13 | 9 | 9 | 4-Rc1/8 螺孔深6.5 |
8-M5×0.8 螺孔深7.5 |
2-M8×1.25 螺孔深12 |
M6×1.0×14 | M8×1.25×6 |
| 32 | M8×1.25 | 9 | 19 | 56 | 20 | 11.5 | 10 | 4-Rc1/8 螺孔深6.5 |
8-M5×0.8 螺孔深7.5 |
2-M8×1.25 螺孔深12 |
M8×1.25×16 | M10×1.5×8 |
| 缸径 |
SS |
Z |
ZZ | ||||||||||||||||||||||||||||||||||
| 行程 |
行程 | 行程 | |||||||||||||||||||||||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 75 | 80 | 90 | 100 | 10/15 20/25 |
30/35 40/45/50 |
60/70/75 80/90/100 |
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 75 | 80 | 90 | 100 | |||||
| 20 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 140 | 145 | 150 | 160 | 170 | 30 | 40 | 60 | 104 | 109 | 114 | 119 | 124 | 129 | 134 | 144 | 139 | 154 | 164 | 169 | 174 | 184 | 194 | ||||
| 25 | 82 | 87 | 92 | 97 | 102 | 107 | 112 | 117 | 122 | 132 | 142 | 147 | 152 | 162 | 172 | 30 | 40 | 60 | 106 | 111 | 116 | 121 | 126 | 131 | 136 | 141 | 146 | 156 | 166 | 171 | 176 | 186 | 196 | ||||
| 32 | 92 | 97 | 102 | 107 | 112 | 117 | 122 | 127 | 132 | 142 | 152 | 157 | 162 | 172 | 182 | 40 | 50 | 70 | 122 | 127 | 132 | 137 | 142 | 147 | 152 | 157 | 162 | 172 | 182 | 187 | 192 | 202 | 212 | ||||
| 型号 | 行程 | 磁性开关 数量 |
缓冲 | 接管 螺纹 |
使用 流体 |
最高使用压力 (MPa) |
最低使用压力 (MPa) |
保证耐压力 (MPa) |
环境和流体 温度(℃) |
活塞使用速度 (mm/s) |
行程调整 可能范围 |
给油 | |
| 代码 | 缸径 | ||||||||||||
| WGW01 | 20 | 10 15 20 25 30 35 40 45 50 60 70 75 80 90 100 |
0~2 | 垫缓冲 | M5 | 空气 | 0.7 | 0.05 | 1.05 | -10~60 不冻结 |
30~700 | 0~5 | 不需要 |
| 25 | Rc1/8 | 30~600 | |||||||||||
| 32 | 30~700 | ||||||||||||
上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。
