双联气缸 缸径6~32 JIS标准·本体埋入式
品牌名称：
怡合达
条件筛选：
种类筛选 气缸
安装方式 本体埋入式
种类 双联型
标准 JIS标准
内置磁石 有
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 动作形式 |
| WGW02 | 双联气缸 | 双作用 |
参数图
选型表
| 型号 |
行程 |
内置 磁石 |
磁性开关 接点类型 |
磁性开关 线长 ( m) |
接管 螺纹 |
缓冲 形式 |
工作 介质 |
使用压力 范围 ( Mpa) |
保证 耐压力 ( Mpa) |
使用速度 范围 ( mm/s) |
工作 温度 (℃) |
不回转 精度 ※ |
|
| 代码 | 缸径 | ||||||||||||
| WGW02 | 6 | 10 20 30 40 50 | Y(有) | 无指定(无磁性开关) 2 (电子式无接点2线) N (电子式无接点NPN型） P (电子式无接点PNP型） |
2 3 5 |
M5 | 防撞垫 | 空气 (经40 μm以上 滤网过滤) |
0.2~1 | 1.5 | 30~500 | -20~7 | ±0.2。 |
| 10 | 10 20 30 40 50 60 70 80 90 100 |
1 | |||||||||||
| 16 | 10 20 30 40 50 60 70 80 90 100 125 150 175 200 |
0. 15~1 | ±0. 5 | ||||||||||
WGW02全系列附磁 ，选择无磁性开关时 ，无需选择磁性开关线长；选择带磁性开关时 ，配套磁性开关为WHS33系列 ，磁性开关数量默认为2pcs。
※ 不回转精度为气缸完全收回状态时 ，气缸固定板可回转的角度。

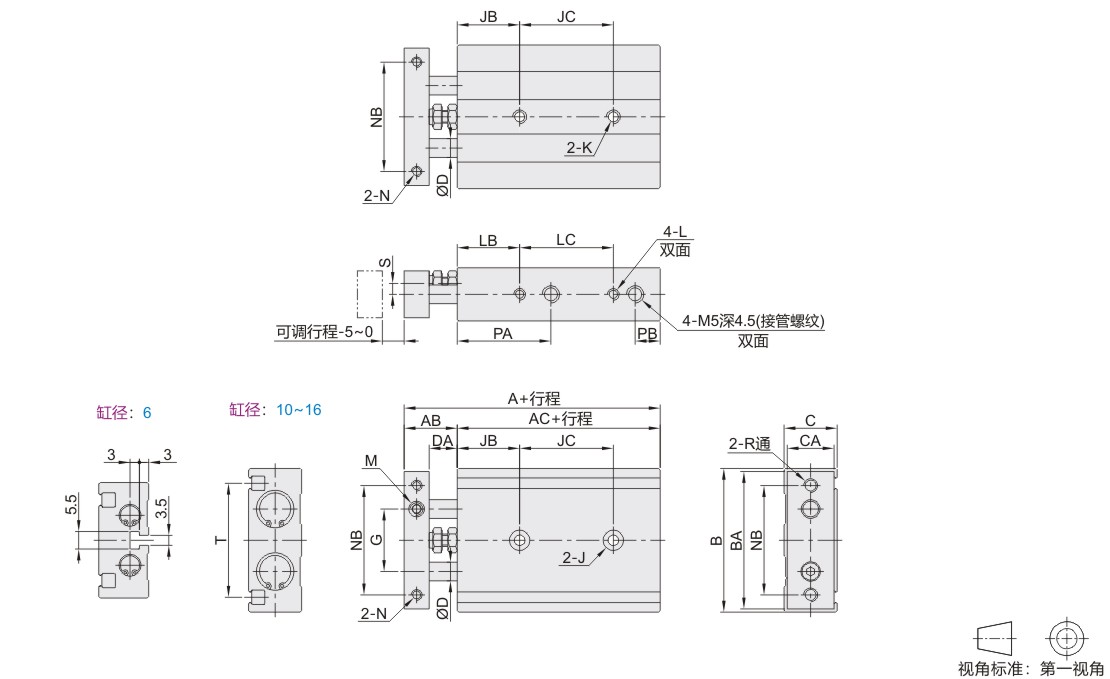

| 缸径 |
A |
AB |
AC |
B |
BA |
C |
CA |
D |
DA |
G |
JC/LC |
|||||||
| 行程10~20 | 行程30~50 | 行程60~80 | 行程90~100 | 行程125 | 行程150 | 行程175 | 行程200 | |||||||||||
| 6 | 58.5 | 13.5 | 45 | 37 | 35 | 16 | 14 | 4 | 8 | 16 | JC=10+行程/2 | - | - | - | - | - | - | |
| LC=13+行程 | ||||||||||||||||||
| 10 | 72 | 17 | 55 | 46 | 44 | 17 | 15 | 6 | 9 | 20 | 30 | 40 | 50 | 60 | ||||
| 16 | 79 | 19 | 60 | 58 | 56 | 20 | 18 | 8 | 9 | 25 | 25 | 35 | 45 | 55 | 65 | 75 | 145 | 145 |
| 缸径 | T | J | JB | K | L | LB | M | N | NB | PA | PB | R | S |
| 6 | 23 | 单边沉孔Ø6.5深3.5 通孔Ø3.5 | 13 | - | M3深4.5 | 10 | M3 | M3通 | 28 | 24.5 | 6.5 | M3 | 4.5 |
| 10 | 36.5 | 20 | M4通 | M3深5 | 20 | M5 | M3深7.5 | 35 | 30 | 8 | M4 | 3.5 | |
| 16 | 46.5 | 单边沉孔Ø8.0深4.5 通孔Ø4.5 | 30 | M5通 | M4深5 | 30 | M6 | M4通 | 45 | 38 | 8 | M5 | 5 |
理论输出力表（缸径6~16）
单位：N
| 缸径 |
杆径 |
动作形式 |
受压面积 ( mm2) |
使用压力（MPa） | |||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |||||
| 6 | 4 | 双作用 | 伸出 | 56.5 | 5.7 | 11.3 | 17.0 | 22.6 | 28.3 | 33.9 | 39.6 |
| 缩回 | 31.4 | 3.1 | 6.3 | 9.4 | 12.6 | 15.7 | 18.8 | 22.0 | |||
| 10 | 6 | 伸出 | 157.1 | 15.7 | 31.4 | 47.1 | 62.8 | 78.6 | 94.3 | 110.0 | |
| 缩回 | 100.5 | 10.1 | 20.1 | 30.2 | 40.2 | 50.3 | 60.3 | 70.4 | |||
| 16 | 8 | 伸出 | 402.1 | 40.2 | 80.4 | 120.6 | 160.8 | 201.1 | 241.3 | 281.5 | |
| 缩回 | 301.6 | 30.2 | 60.3 | 90.5 | 120.6 | 150.8 | 181.0 | 211.1 | |||
缸径20~32
| 型号 | 行程 |
内置 磁石 |
磁性开关 接点类型 |
磁性开关 线长 ( m) |
P 接管螺纹 |
缓冲 形式 |
工作 介质 |
使用压力 范围 ( Mpa) |
保证 耐压力 ( Mpa) |
使用速度 范围 ( mm/s) |
工作 温度 (℃) |
不回转 精度 ※ |
|
| 代码 | 缸径 | ||||||||||||
| WGW02 | 20 | 10 20 30 40 50 | Y(有) | 无指定(无磁性开关) 2 (电子式无接点2线） N (电子式无接点NPN型） P (电子式无接点PNP型） |
2 | M5 | 防撞垫 | 空气 (经40 μm以上 滤网过滤) |
0.15~1 | 1.5 | 30~500 | -20~70 | ±0. 15。 |
| 25 | 60 70 80 90 100 | 3 | PT1/8 | ±0.1° | |||||||||
| 32 | 125 150 175 200 | 5 | |||||||||||
WGW02全系列附磁 ，选择无磁性开关时 ，无需选择磁性开关线长；选择带磁性开关时 ，配套磁性开关为WHS33系列 ，磁性开关数量默认为2pcs。
※ 不回转精度为气缸完全收回状态时 ，气缸固定板可回转的角度。
| 缸径 | A |
AB |
AC |
B |
BA |
C |
CA |
D |
DA |
G |
JB |
JC/LB |
||||||
| 行程10~20 | 行程30~50 | 行程60~100 | 行程125 | 行程150 | 行程175 | 行程200 | ||||||||||||
| 20 | 94 | 24 | 70 | 64 | 62 | 25 | 23 | 10 | 12 | 28 | 30 | 30 | 40 | 60 | 80 | 80 | 100 | 100 |
| 25 | 96 | 72 | 80 | 78 | 30 | 28 | 12 | 35 | ||||||||||
| 32 | 112 | 30 | 82 | 98 | 96 | 38 | 36 | 16 | 14 | 44 | 40 | 50 | 70 | 90 | 90 | 110 | 110 | |
| 代码 | P | PA | PB | J | K | L | LC | M | N | NB | R | S | T |
| 20 | M5 | 46 | 9 | 单边沉孔Ø9.5深5.5 通孔Ø5.5 | M6 | M4深5.5 | 9.5 | M8 | M4深6 | 50 | M5 | 6.5 | 52 |
| 25 | PT1/8 | 43 | 单边沉孔Ø11深6.5 通孔Ø7 | M8 | M5深7 | 13 | M5深7.5 | 60 | M6 | 9 | 61 | ||
| 32 | 53 | 10 | 20 | M10 | M5深8 | 75 | 11.5 | 73 |
理论输出力表（缸径20~32）
单位：N
| 缸径 | 杆径 |
动作形式 |
受压面积 ( mm²) |
空气压力(MPa) |
|||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |||||
| 20 | 10 | 双作用 | 伸出 | 628.3 | 62.8 | 125.7 | 188.5 | 251.3 | 314.2 | 377.0 | 439.8 |
| 缩回 | 471.2 | 47.1 | 94.2 | 141.4 | 188.5 | 235.6 | 282.7 | 329.8 | |||
| 25 | 12 | 伸出 | 981.7 | 98.2 | 196.4 | 294.5 | 392.7 | 490.9 | 589.0 | 687.2 | |
| 缩回 | 755.6 | 75.6 | 151.1 | 226.7 | 302.2 | 377.8 | 453.4 | 528.9 | |||
| 32 | 16 | 伸出 | 1608.5 | 160.9 | 321.7 | 482.6 | 643.4 | 804.3 | 965.1 | 1126.0 | |
| 缩回 | 1206.4 | 120.6 | 241.3 | 361.9 | 482.6 | 603.2 | 723.8 | 844.5 | |||
-
