回转夹紧气缸 双作用

条件筛选:

种类 回转夹紧型
内置磁石
缸径 12~63
种类筛选 气缸

产品型号:

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息
3D模型
PDF下载
3D图库

技术图档

全部型号

3D预览

材质图

参数表

材质图
代码 类型 动作形式
WGP11 回转夹紧型 双作用





参数表



选型表

型号
缸径
行程
活塞杆端部型式
固定形式
内置磁石
磁性开关接点类型
磁性开关线长
(m)

代码 旋转方向
WGP11 R(右旋)
L(左旋)
12   10  20 无指定(锥度型带摆臂)
M(扁位型不带摆臂)

无指定(无安装附件)
FB(后盖法兰连接板)

Y(有)
无指定(无磁性开关)
2(电子式无接点2线)
N(电子式无接点NPN型)
P(电子式无接点PNP型)

2
3
5

16 10  20  30
20
25
32    10  20  30  50
40
50
63



当选择无磁性开关时,无需选择磁性开关线长。



型号
P
接管螺纹
缓冲形式
旋转角度
重复定位精度
旋转行程
(mm)
使用压力范围
(Mpa)
保证耐压力
(Mpa)
使用速度范围
(mm/s)
工作环境温度
(℃)
代码 缸径
WGP11
12 M5 防撞垫
90°
±2°
75 0.2~1.0 1.5 50~200
-20~70
(无冻结)
16 0.15~1.0
20 9.5
25
32 PT1/8
15
40
50 PT1/4 19
63

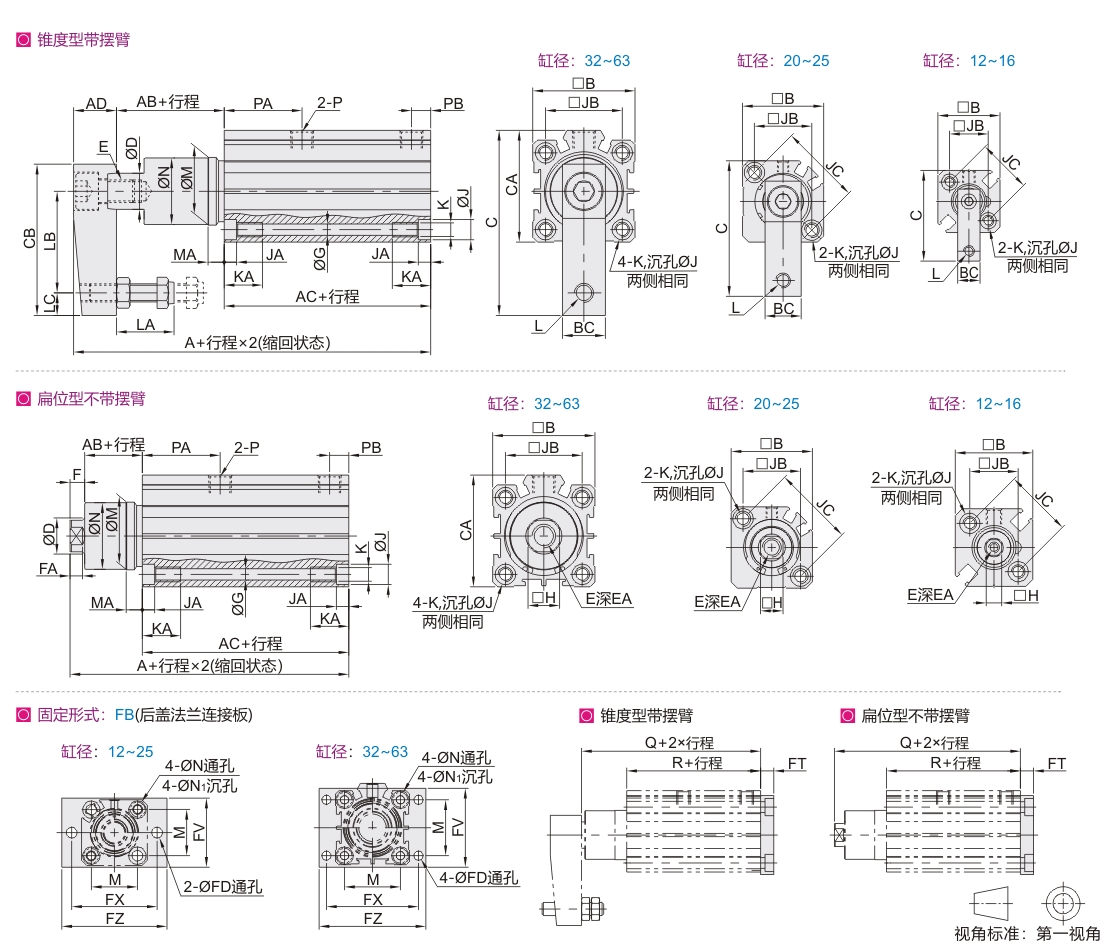

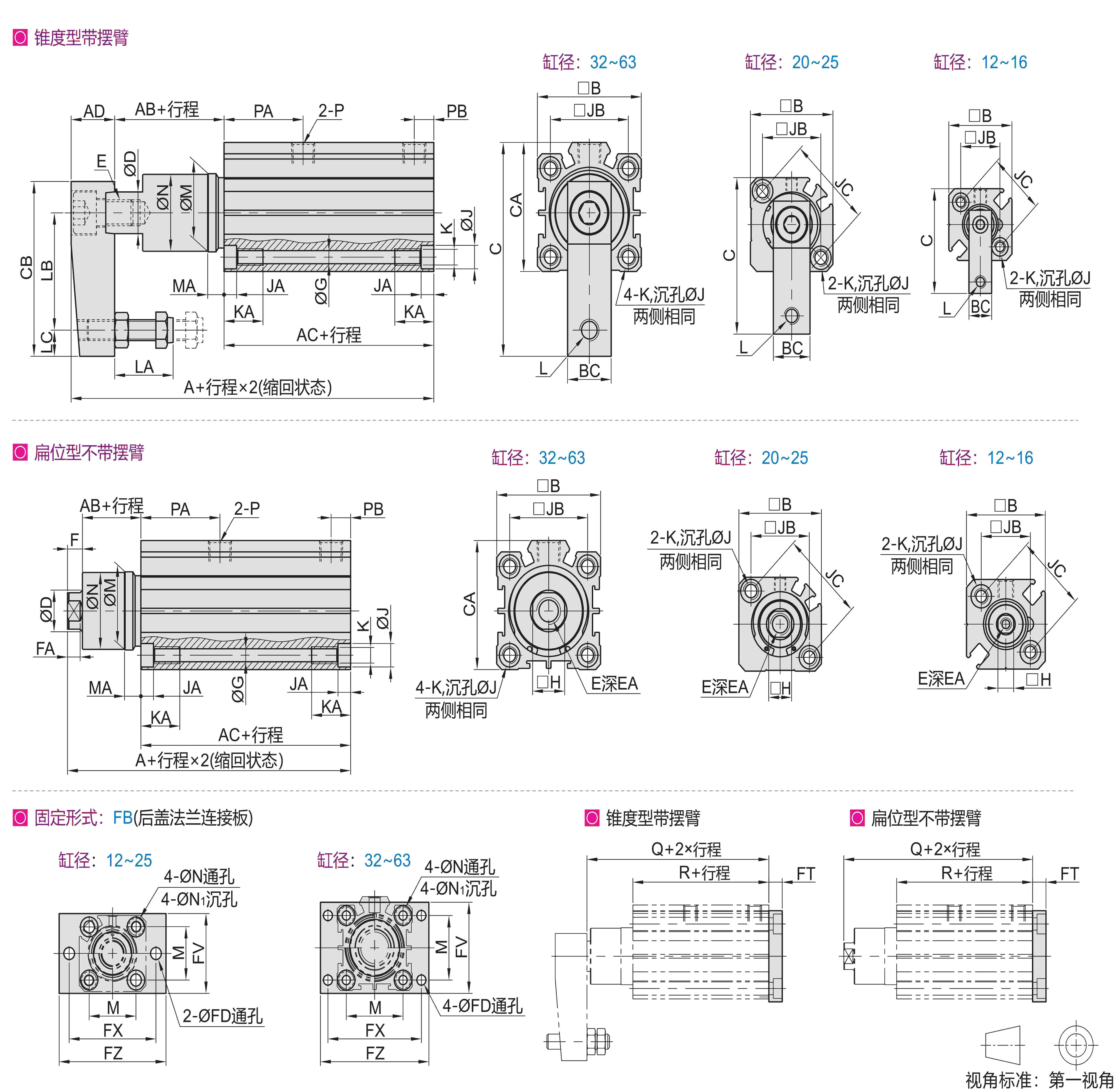

尺寸表

尺寸表(锥度型带摆臂)

缸径 A AB AC AD B BC C CA CB D E G J JA JB JC K KA L LA LB LC M MA N P PA PB
12 55 10.5 35.5 9 25 9 36.5 29 6 M3 3.3 6 3.5 15.5 22 M4 11 M4 7~13 20 4 11 3 10.8 M5 13.5 5.5
16 59 10.5 35.5 13 29 11 44.5 36 8 M5 3.3 6 3.5 20 28 M4 11 M4 7~13 25 5 14 3 13.8 M5 15 5.5
20 86 8 62 16 36 16 60 51 12 M8 5 9 5.5 25.5 36 M6 17 M6 9.5~20.5 35 7 18 3 17.8 M5 30 6
25 87 8 63 16 40 16 62 51 12 M8 5 9 5.5 28 40 M6 17 M6 9.5~20.5 35 7 23 6 22.5 M5 30 7
32 108 17.5 71.5 19 45 19 82 49.5 67 16 M10 5 9 5.5 34 M6 17 M8 13.5~25.5 45 10 30 7 29.5 PT1/8 34.5 8.5
40 109 25 65 19 53 19 85.5 57 67 16 M10 5 9 5.5 40 M6 17 M8 13.5~25.5 45 10 30 3 29.5 PT1/8 26.5 9
50 133 31 76.5 25.5 64 25.5 114 71 88 20 M12 6.5 10.5 6.5 50 M8 22 M10 14.5~30 65 10 37 3.5 36.5 PT1/4 34 11.5
63 136 30.5 80 25.5 77 25.5 120.5 84 88 20 M12 8.5 14 9 60 M10 28.5 M10 14.5~30 65 10 48 3.5 47.5 PT1/4 34.5 11.5



尺寸表(扁位型不带摆臂)

缸径 A AB AC B CA D F FA H E EA G J JA JB JC K KA M MA N P PA PB
12 48 9.5 35.5 25 6 3 2.5 5 M3 6 3.3 6 3.5 15.5 22 M4 11 11 3 10.8 M5 13.5 5.5
16 48 9.5 35.5 29 8 3 2.5 7 M5 7 3.3 6 3.5 20 28 M4 11 14 3 13.8 M5 15 5.5
20 72.5 6.5 62 36 12 4 3 10 M8 13 5 9 5.5 25.5 36 M6 17 18 3 17.8 M5 30 6
25 73.5 6.5 63 40 12 4 3 10 M8 13 5 9 5.5 28 40 M6 17 23 6 22.5 M5 30 7
32 93.5 15.5 71.5 45 49.5 16 6.5 5.5 14 M10 15 5 9 5.5 34 M6 17 30 7 29.5 PT1/8 34.5 8.5
40 94.5 27.5 65 53 57 16 6.5 5.5 14 M10 15 5 9 5.5 40 M6 17 30 3 29.5 PT1/8 26.5 9
50 112 28 76.5 64 71 20 7.5 5.5 17 M12 20 6.5 10.5 6.5 50 M8 22 37 3.5 36.5 PT1/4 34 11.5
63 115 27.5 80 77 84 20 7.5 5.5 17 M12 20 8.5 14 9 60 M10 28.5 48 3.5 47.5 PT1/4 34.5 11.5



FB(后盖法兰连接板)

缸径
R
Q
M
N
N1
FD
FT
FV
FX
FZ
锥度型带摆臂 扁位型不带摆臂
12 35.5 46 48 15.5 4.5 7.5 4.5 5.5 25 45 55
16 35.5 46 48 20 4.5 7.5 4.5 5.5 30 45 55
20 62 70 72.5 25.5 6.5 10.5 6.5 8 39 48 60
25 63 71 73.5 28 6.5 10.5 6.5 8 42 52 64
32 71.5 89 93.5 34 6.5 10.5 5.5 8 48 56 65
40 65 90 94.5 40 6.5 10.5 5.5 8 54 62 72
50 76.5 107.5 112 50 8.5 13.5 6.5 9 67 76 89
63 80 110.5 115 60 10.5 16.5 9 9 80 92 108

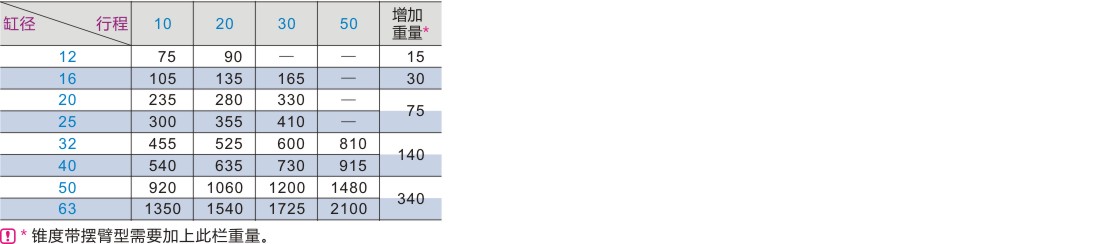

产品重量表(g)

产品重量表(g)



理论输出力表(N)

缸径 杆径 动作方式 使用压力(MPa)
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
12 6 夹紧 8.5 17 25.4 33.9 42.4 50.9 59.4 67.9
伸出 11.3 22.6 33.9 45.2 56.5 67.9 79.2 90.4
16 8 夹紧 15.1 30.2 45.2 60.3 75.4 90.5 105.6 120.6
伸出 20.1 40.2 60.3 80.4 100.5 120.6 140.7 160.8
20 12 夹紧 20.1 40.2 60.3 80.4 100.5 120.6 140.7 160.8
伸出 31.4 62.8 94.2 125.7 157.1 188.5 219.9 251.3
25 12 夹紧 37.8 75.6 113.3 151.1 188.9 226.7 264.4 302.2
伸出 49.1 98.2 147.3 196.3 245.4 294.5 343.6 392.7
32 16 夹紧 60.3 120.6 181 241.3 301.6 361.9 422.2 482.5
伸出 80.4 160.8 241.3 321.7 402.1 482.5 563 643.4
40 16 夹紧 105.6 211.1 316.7 422.2 527.8 633.3 738.9 844.5
伸出 125.7 251.3 377 502.7 628.3 754 879.6 1005.3
50 20 夹紧 164.9 329.9 494.8 659.7 824.7 989.6 1154.5 1319.5
伸出 196.3 392.7 589 785.4 981.7 1178.1 1374.4 1570.8
63 20 夹紧 280.3 560.6 840.9 1121.2 1401.5 1681.9 1962.2 2242.5
伸出 311.7 623.4 935.2 1246.9 1558.6 1870.3 2182.1 2493.8
