产品选型
规格1
规格2
联数
图片仅供参考，请以已选的规格为准
怡合达自营 汇流板 日标电磁阀系列用 SY系列 A6061-T6材质 阳极氧化处理亚光
品牌名称：
怡合达
条件筛选：
种类筛选 汇流板
材质 A6061-T6
适用系列 SY系列
适用标准 日本标准
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| WMC01 | SY系列 | 日标电磁阀系列用 | A6061-T6 | 阳极氧化处理亚光 |

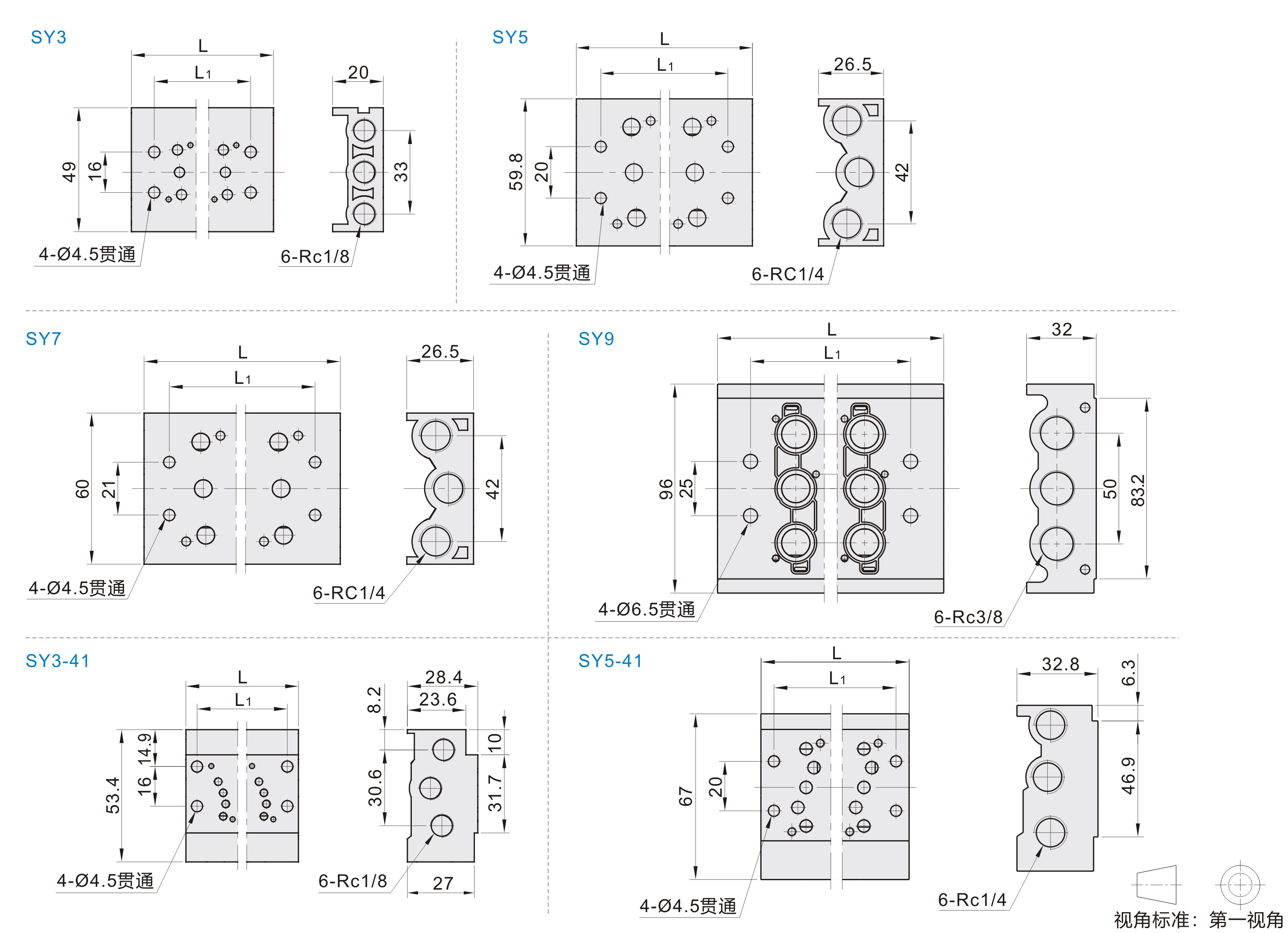

参数图
选型表
| 代码 | 尺寸 | 联数 | |||||||||||||||||||
| 1F | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F | 11F | 12F | 13F | 14F | 15F | 16F | 17F | 18F | 19F | 20F | ||
| SY3 | L | 29.5 | 40 | 50.5 | 61 | 71.5 | 82 | 92.5 | 103 | 113.5 | 124 | 134.5 | 145 | 155.5 | 168 | 176.5 | 187 | 197.5 | 208 | 218.5 | 229 |
| L1 | 20 | 30.5 | 41 | 51.5 | 62 | 72.5 | 83 | 93.5 | 104 | 114.5 | 125 | 135.5 | 146 | 156.5 | 167 | 177.5 | 188 | 198.5 | 209 | 219.5 | |
| SY5 | L | 34 | 50 | 66 | 82 | 98 | 114 | 130 | 146 | 162 | 178 | 194 | 210 | 226 | 242 | 258 | 274 | 290 | 306 | 322 | 338 |
| L1 | 24 | 40 | 56 | 72 | 88 | 104 | 120 | 136 | 152 | 168 | 184 | 200 | 216 | 232 | 248 | 264 | 280 | 296 | 312 | 328 | |
| SY7 | L | 36 | 55 | 74 | 93 | 112 | 131 | 150 | 169 | 188 | 207 | 226 | 245 | 264 | 283 | 302 | 321 | 340 | 359 | 378 | 397 |
| L1 | 27 | 46 | 65 | 84 | 103 | 122 | 141 | 160 | 179 | 198 | 217 | 236 | 255 | 274 | 293 | 312 | 331 | 350 | 369 | 388 | |
| SY9 | L | 72.5 | 96.5 | 120.5 | 144.5 | 168.5 | 192.5 | 216.5 | 240.5 | 264.5 | 288.5 | 312.5 | 336.5 | 360.5 | 384.5 | 408.5 | 432.5 | 456.5 | 480.5 | 504.5 | 528.5 |
| L1 | 42 | 66 | 90 | 114 | 138 | 162 | 186 | 210 | 234 | 258 | 282 | 306 | 330 | 354 | 378 | 402 | 426 | 450 | 474 | 498 | |
| SY3-41 | L | 29 | 39.5 | 50 | 60.5 | 71 | 81.5 | 92 | 102.5 | 113 | 123.5 | 134 | 144.5 | 155 | 165.5 | 176 | 186.5 | 197 | 207.5 | 218 | 228.5 |
| L1 | 20 | 30.5 | 41 | 51.5 | 62 | 72.5 | 83 | 93.5 | 104 | 114.5 | 125 | 135.5 | 146 | 156.5 | 167 | 177.5 | 188 | 198.5 | 209 | 219.5 | |
| SY5-41 | L | 36.5 | 52.5 | 68.5 | 84.5 | 100.5 | 116.5 | 132.5 | 148.5 | 164.5 | 180.5 | 196.5 | 212.5 | 228.5 | 244.5 | 260.5 | 276.5 | 292.5 | 308.5 | 324.5 | 340.5 |
| L1 | 26 | 42 | 58 | 74 | 90 | 106 | 122 | 138 | 154 | 170 | 186 | 202 | 218 | 234 | 250 | 266 | 282 | 298 | 314 | 330 | |
| 型号 |
适用电磁阀 |
||||
| 代码 | 规格 | 联数 | 品牌 | 规格 | |
| WMC01 | SY3 | 1F~20F | SMC | SY系列 | SS5Y3系列 |
| SY5 | SS5Y5系列 | ||||
| SY7 | SS5Y7系列 | ||||
| SY9 | SS5Y9系列 | ||||
| SY3-41 | SS5Y3-41系列 | ||||
| SY5-41 | SS5Y5-41系列 | ||||
此型号含电磁阀安装螺丝和密封胶垫。
-
