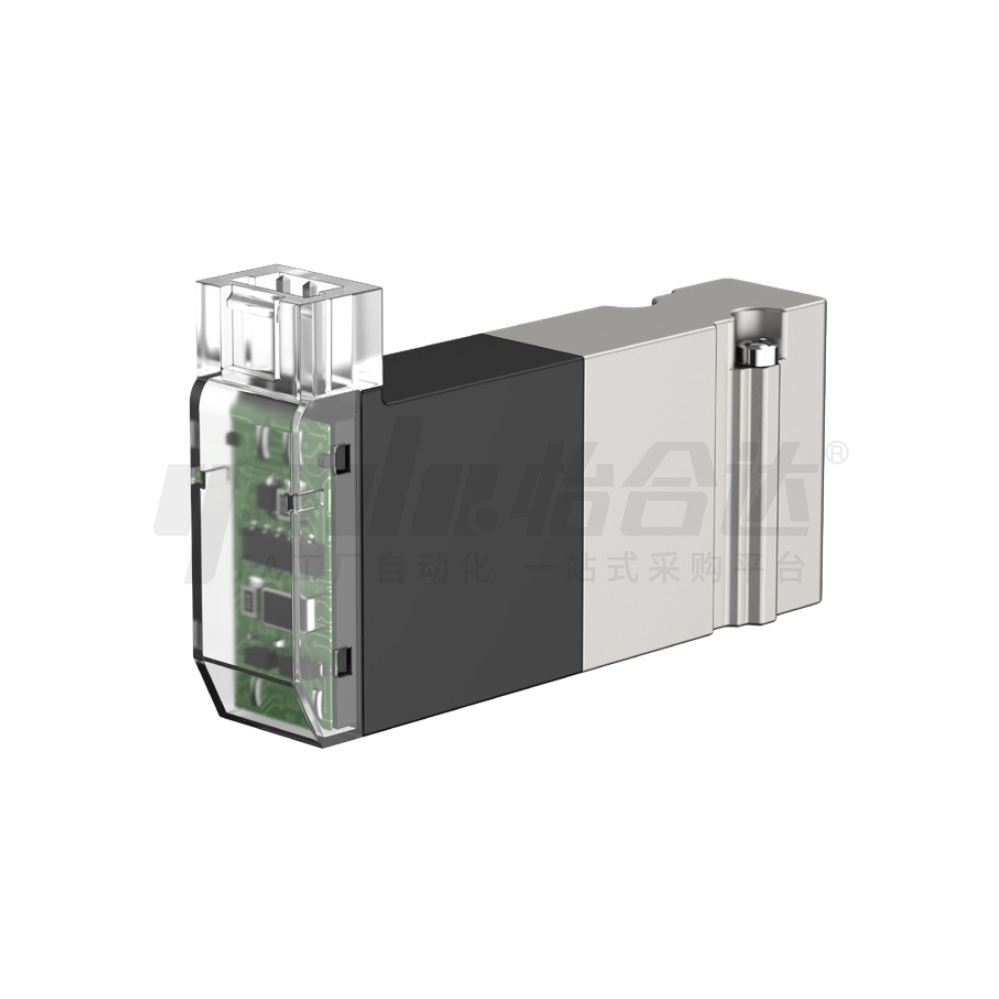

高频阀 二位三通 直动式
品牌名称：
怡合达
条件筛选：
类型 直动式
系列名称 高频阀
材质 铝合金
适用系列 MHV系列
位置数 二位三通
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
气口/位置数 |
主体材质 |
使用流体 |
||
| WLE18 | 直动式 | MHV系列 | 二位三通 | 铝合金 | 压缩空气，真空气体 | |
使用流体为真空气体时 ，产品需要配合WEX31真空过滤器使用。

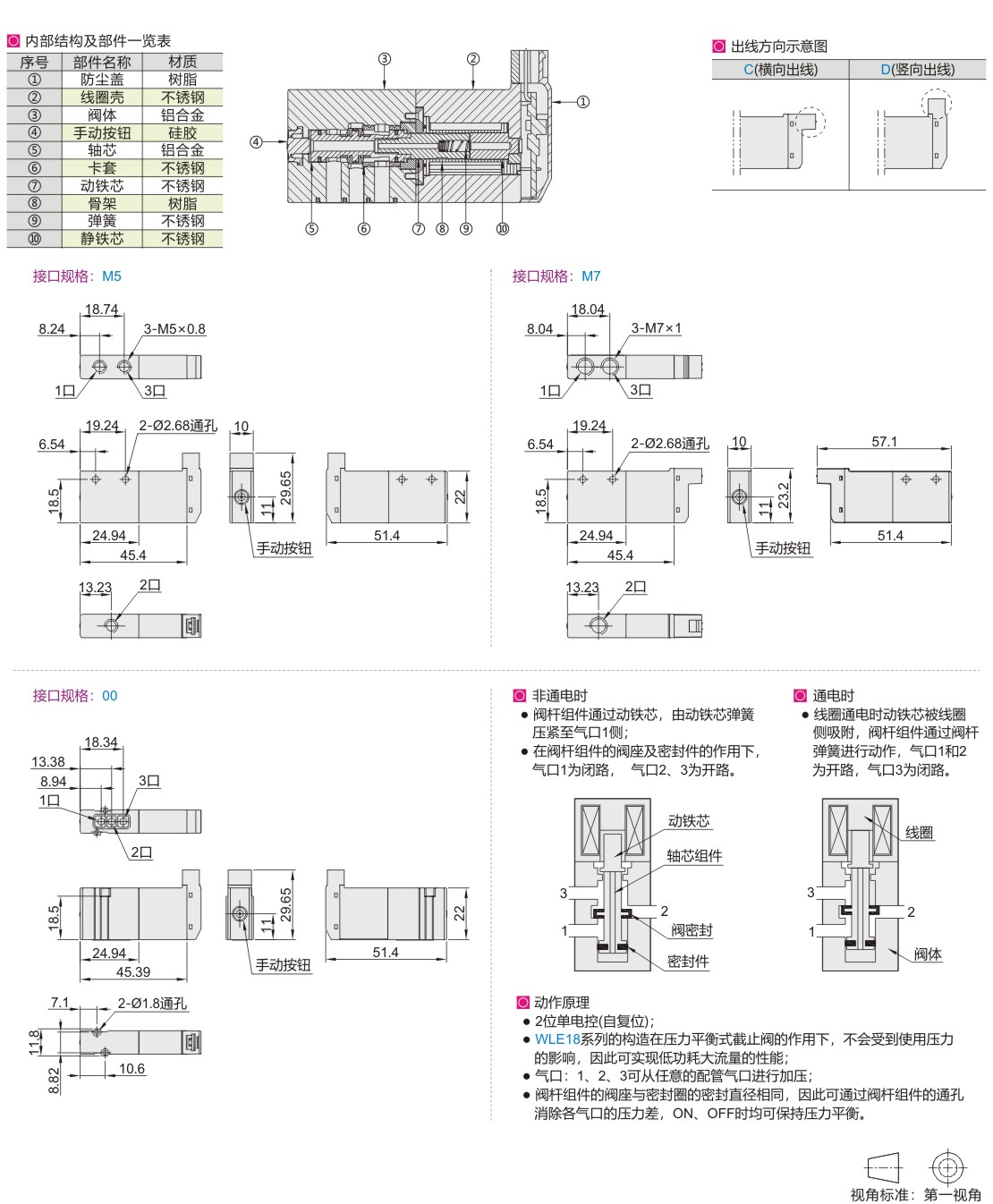

参数图
选型表
| 型号 |
流量 (L) |
功率 (W) |
线路规格 |
出线方向 | |||
| 代码 | 接口规格 | ||||||
| WLE18 | M5(接口规格M5×0.8) 00(三口朝一侧，底接式) |
120 | 5.2 | L2(DC24V，线长300mm) L3(DC24V，线长1000mm) |
C(横向出线) D(竖向出线) |
||
| M7(接口规格M7×1) 00(三口朝一侧，底接式) |
160 | ||||||
| 190 | 17 | ||||||
性能参数与电气规格
| 流量(L) | 120 | 160 | 190 | |||||||||||
| 功率(W) (DC24V下) |
启动功率 | 5.2 | 17 | |||||||||||
| 保持功率 | 1.2 | 1.5 | ||||||||||||
| 响应时(ms) (0.5Mpa气压下) |
NO(开启) | 3.5 | 4.2 | 2.2 | ||||||||||
| NC(关闭) | 2.5 | 2.2 | ||||||||||||
| 最高频率(Hz) | 120 | 100 | 250 | |||||||||||
| 最高使用压力(Mpa) | 0.7 | |||||||||||||
| 最低使用压力(Mpa) | 低真空:-0.1 | |||||||||||||
| 耐压力(Mpa) | 1.05(低真空:-0.1) | |||||||||||||
| 最高工作压力差(Mpa) | 0.7 | |||||||||||||
| 环境温度(°C) | 5~60(不得冻结) | |||||||||||||
| 流体温度(°C) | 5~60 | |||||||||||||
| 给油 | 不可 | |||||||||||||
| 耐振动(m/s²) | 50以下 | |||||||||||||
| 耐冲击(m/s²) | 300以下 | |||||||||||||
给油后性能会降低。 无法在腐蚀性气体环境下使用。
电气规格
| 额定电压 | 持续通电率 | 电压波动范围 | 绝缘等级 |
| DC24V | 连续 | ±10% | B |
-
