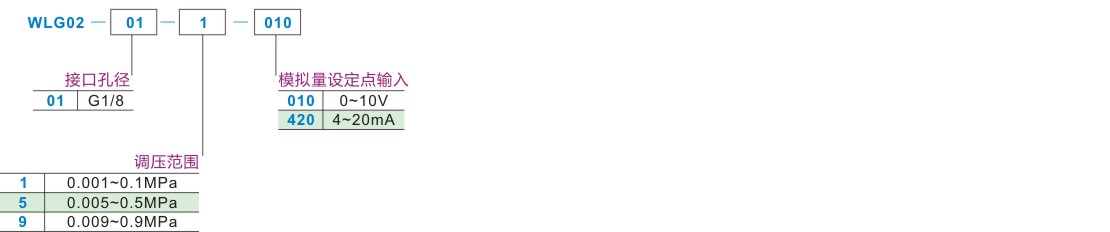

      产品选型

      接口孔径

      调压范围

      模拟量设定点输入

      查看大图

      图片仅供参考，请以已选的规格为准

        电气比例阀 压力控制阀 线性度≤0.3%F.S.

        品牌名称：

        怡合达

        条件筛选：

        类型 先导式
        线性度 ≤0.3%F.S.
        种类筛选 电气比例阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图
            调压范围(MPa) 1 (0.001~0.1) 5 (0.005~0.5) 9 (0.009~0.9)
            供气压力(MPa) 0.2  0.6  1
            电源电压 DC24V±10%
            输入信号 电流型 4~20mA
            电压型 0~10V(可切换0~5V)
            典型输入 电流型 250Ω
            阻抗 电压型 10kΩ
            输出信号 电流型 4~20mA
            电压型 0~10V、1~5V
            数字量 1路PNP(可转换数字量输出)
            电气连接 4针M12Code-A(公头)
            接口孔径 G1/8
            公称通径 进气 6.5mm
            排气 4.5mm
            工作时典型功耗 1.6W
            工作介质 过滤压缩空气 ，未润滑 ，过滤等级40μm
            工作温度 5~50℃
            线性度 ≤0.3%F.S.
            重复性 ≤0.1% F.S.
            迟滞性 ≤0.1% F.S.
            温度系数 0.02% F.S./℃
            防护等级 IP65
            人机界面 LCD显示 ，三按键
            报警功能 低供电报警 ，电流式断线报警
            其它功能 自定义控制参数，  自定义模拟信号范围 ，信号零点设定等
            重量 474g





            主要零件及材质表

            序号 零件 主要材质
            1  上壳体 尼龙
            2  气路板 铝合金
            3  膜片 NBR
            4  下壳体 铝合金
            5  主阀芯 铝合金
            6  电路板 玻璃纤维板
            7  先导阀芯 尼龙

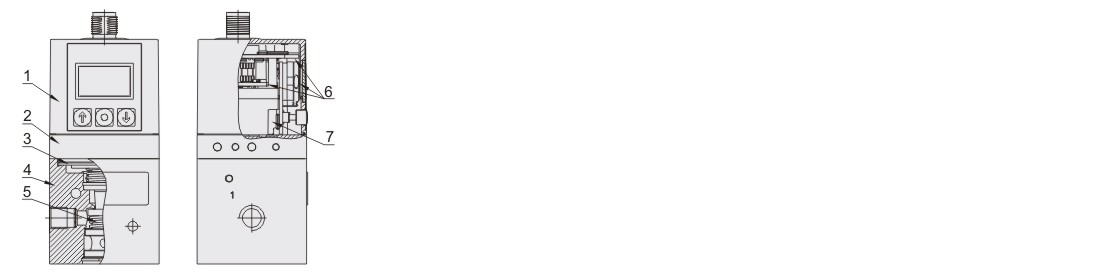

            内部结构图

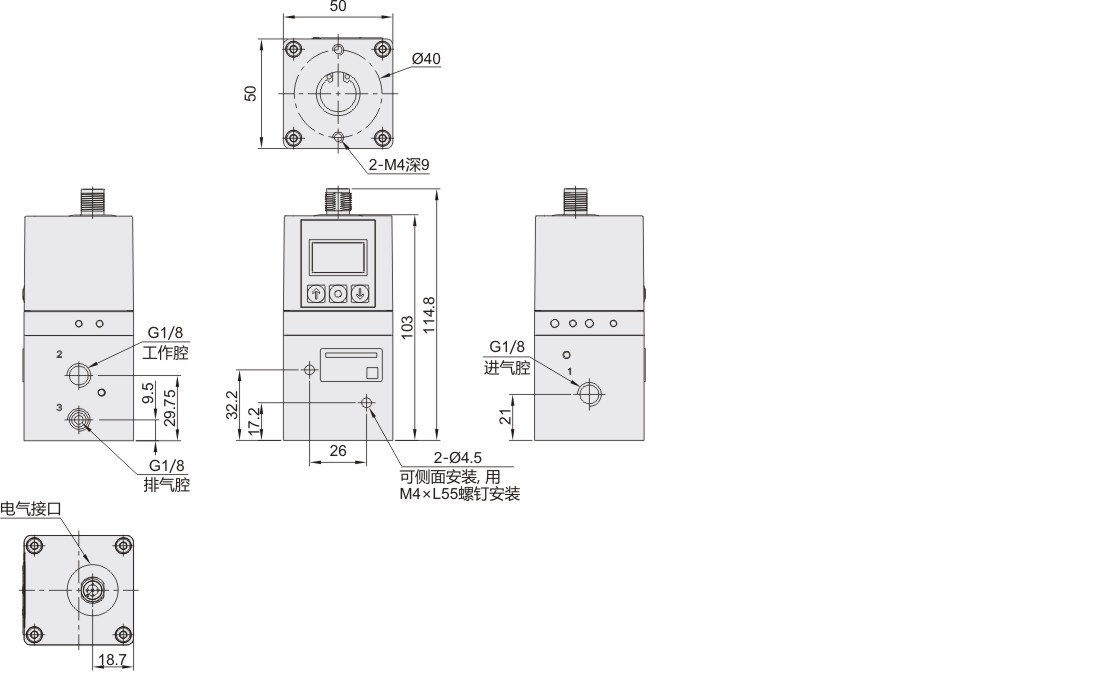

             安装尺寸

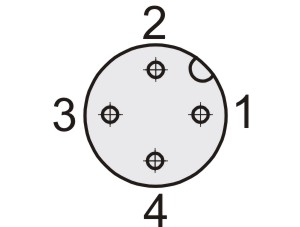

             电气接口规格

            图纸 接口定义 电气连接
            电气描述 电缆颜色 模拟量控制型
            PIN1 棕色 电源(21.6~26.4V)
            PIN2 白色 信号输入
            PIN3 蓝色 GND
            PIN4 黑色 模拟量(数字量)输出

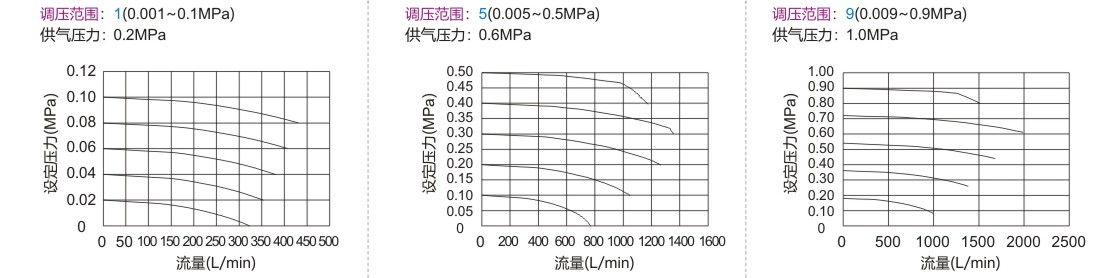

            流量曲线图
