        药液阀 二位二通 先导式

        品牌名称：

        怡合达

        条件筛选：

        类型 先导式
        系列名称 药液阀
        材质 PFA
        适用系列 MFD系列
        位置数 二位二通

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型
        		 气口/位置数
        		 材质
        		 使用流体
        主体 执行器 膜片 阀体
        WLE17 先导式 MFD系列 二位二通 PFA PVDF PTFE PFA 化学液体、纯水、空气、氮气

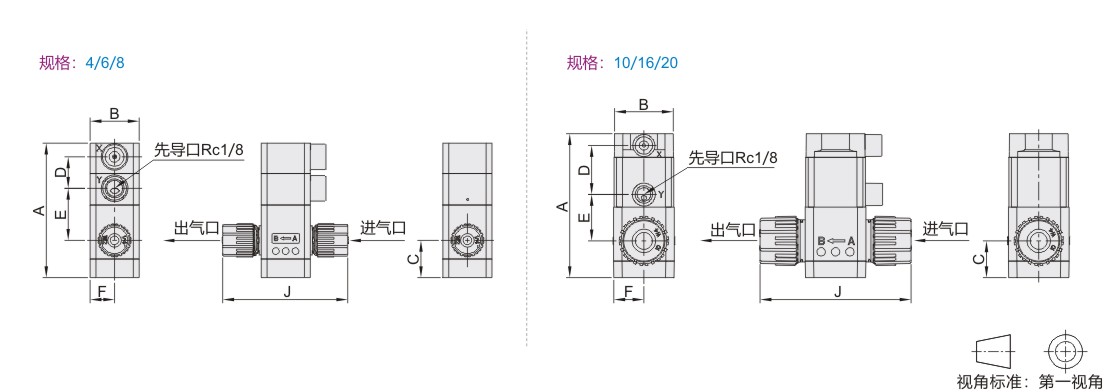

        参数图



        选型表

        型号
        		 动作方式
        		 连接方式
        		 A B C D E F J CV值
        代码 规格
        WLE17 4(Ø4通径) 1(NC型，常闭型) 01(1/4"×5/32"配管连接) 68.9 25.2 19.4 16 26.5 12.6 63.7 0.34
        6(Ø6通径) 02(Ø8×Ø6配管连接) 69.3 25 18.7 19.4 24.7 12.5 71.7 0.64
        8(Ø8通径) 03(3/8"×1/4"配管连接) 68.7 25.2 19.4 16 26.3 12.6 72.6 0.8
        10(Ø10通径) 04(1/2"×3/8"配管连接) 85.3 34.76 21.8 29 27.5 17.83 89.5 1.8
        16(Ø16通径) 05(3/4"×5/8"配管连接) 108.8 46.5 27.3 38.9 35.1 23.3 112.8 5
        20(Ø20通径) 06(1"×7/8"配管连接) 132.8 60 35.1 41.7 48 30 139.6 8

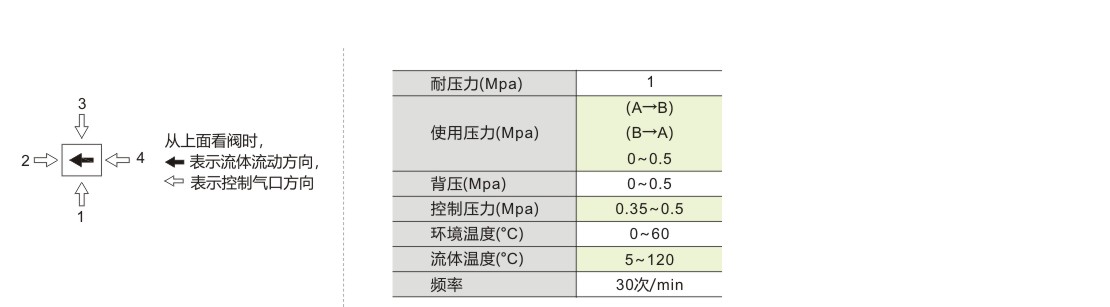

        控制气口方向图与性能参数表



        控制气口的方向，可进行自由切换。
