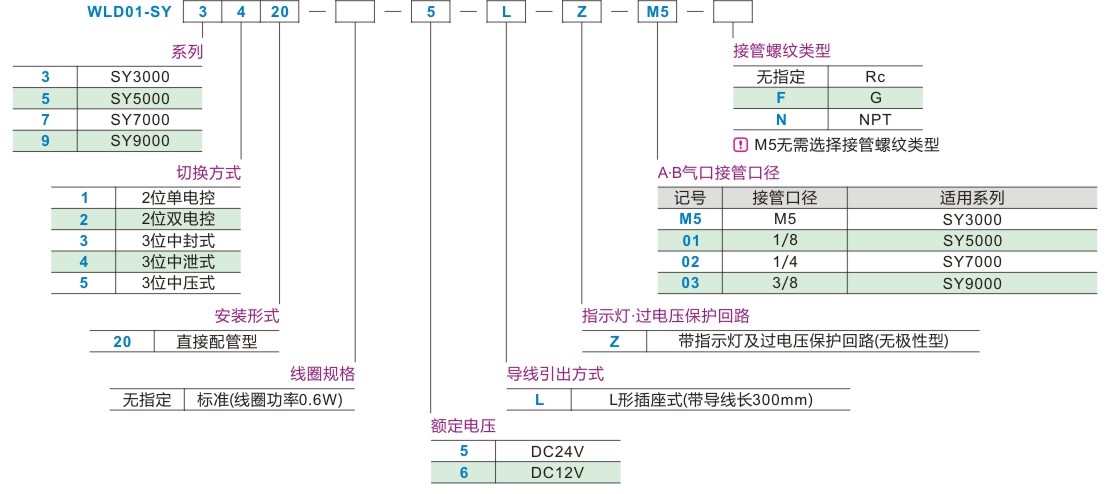

系列+切换方式+安装形式
额定电压+导线引出方式+指示灯·过电压保护回路
A·B气口接管口径+接管螺纹类型
图片仅供参考，请以已选的规格为准

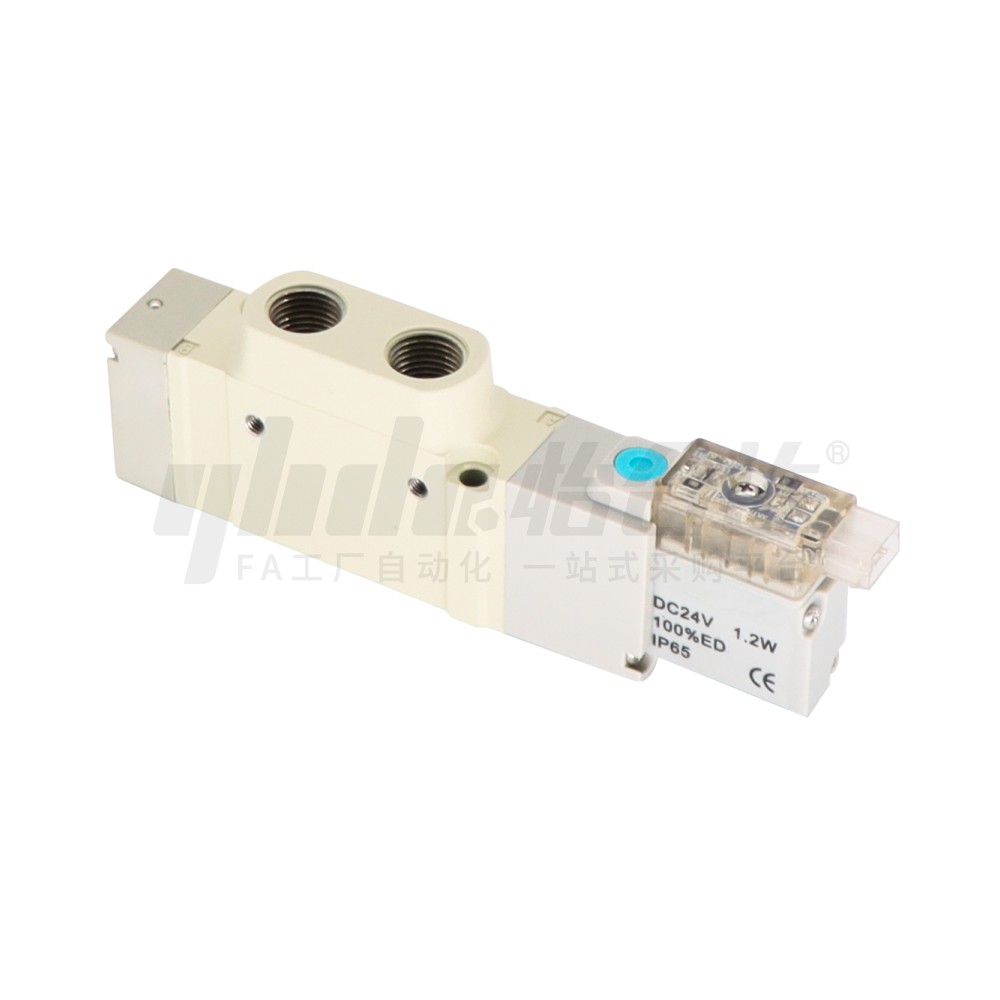

电磁阀 先导式•L形插座式 二位五通/三位五通 SY3000/5000/7000/9000系列
品牌名称：
怡合达
条件筛选：
类型 先导式
材质 铝合金
适用系列 SY系列
种类 单体式
位置数 二位五通/三位五通
配管形式 直接配管型
导线引出方式 L型插座式
种类筛选 电磁阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

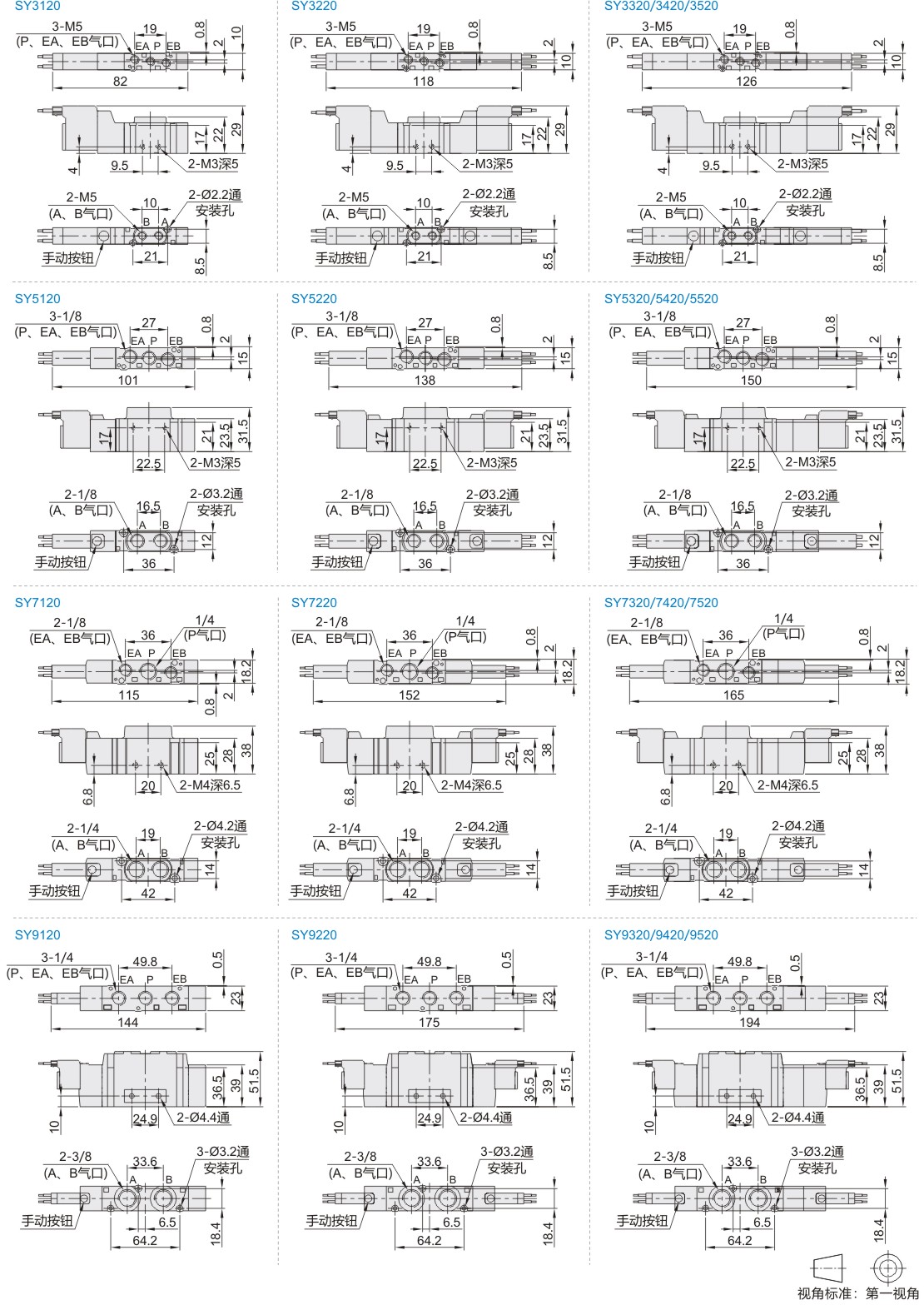

参数图
材质图
| 系列 | 3(SY3000) | 5(SY5000) | 7(SY7000) | 9(SY9000) | ||
| 通径(mm) | 2位 | 2.5 | 3.5 | 4.5 | 6.5 | |
| 3位 | 2.2 | 3 | 4 | |||
| Cv值 | 2位 | 0.27 | 0.52 | 0.86 | 1.7 | |
| 3位 | 0.21 | 0.38 | 0.68 | |||
| 声速流导C值dm³/(s bar)(ANR) | 0.59 | 1.49 | 2.98 | 7.48 | ||
| 临界背压比b值 | 0.38 | 0.36 | 0.32 | 0.19 | ||
| P、EA、EB气口接管口径※ | M5 | 1/8 | 1/4(P),1/8(EA、EB) | 1/4 | ||
| 工作介质 | 空气 | |||||
| 使用压力范围 | 2位 | 0.15~0.7MPa | ||||
| 3位 | 0.2~0.7MPa | |||||
| 动作方式 | 内部先导式 | |||||
| 电气 参数 |
保持电流 | 12V | 0.047A | |||
| 24V | 0.018A | |||||
| 功率 | 0.6W | |||||
| 额定电压变动范围 | ±10% | |||||
| 耐热等级 | B | |||||
| 温升 | 50℃ | |||||
| 指示器 | 带指示灯 | |||||
| 最大动作频率 | 2位 | 10次/秒 | 7次/秒 | 5次/秒 | ||
| 3位 | 5次/秒 | |||||
| 润滑 | 不需要 | |||||
| 介质温度 | -5~55℃ | |||||
※ P、EA、EB气口接管口径的螺纹类型同A、B气口。
主要零件及材质表
| 序号 | 名称 | 材质 |
| 1 | 电磁先导阀 | 一 |
| 2 | 控制活塞 | 树脂 |
| 3 | 连接板 | 树脂 |
| 4 | 主阀芯组件 | 铝 + N B R |
| 5 | 阀体 | 压铸铝 |
| 6 | 端板 | 树脂(仅2位单电控有) |
| 7 | 复位座 | 树脂(仅3位有) |
参数图

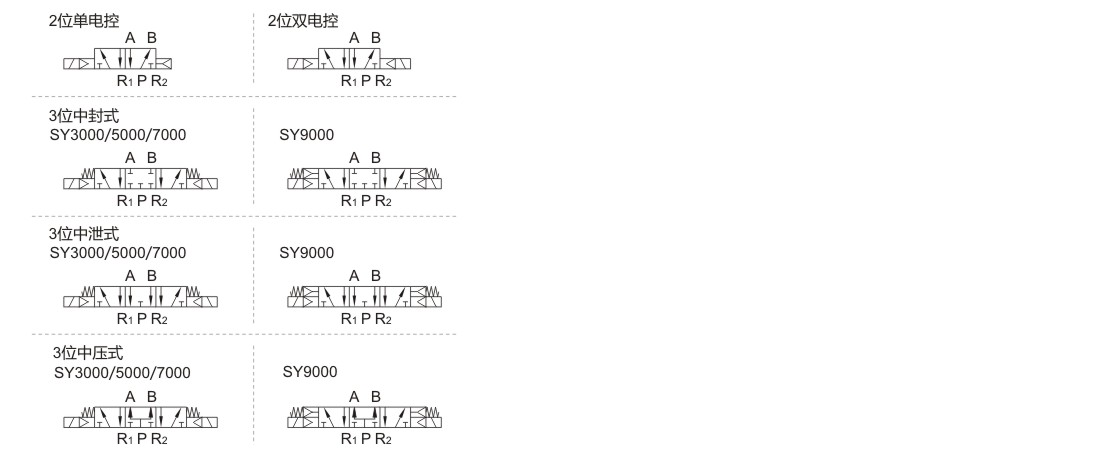

符号图

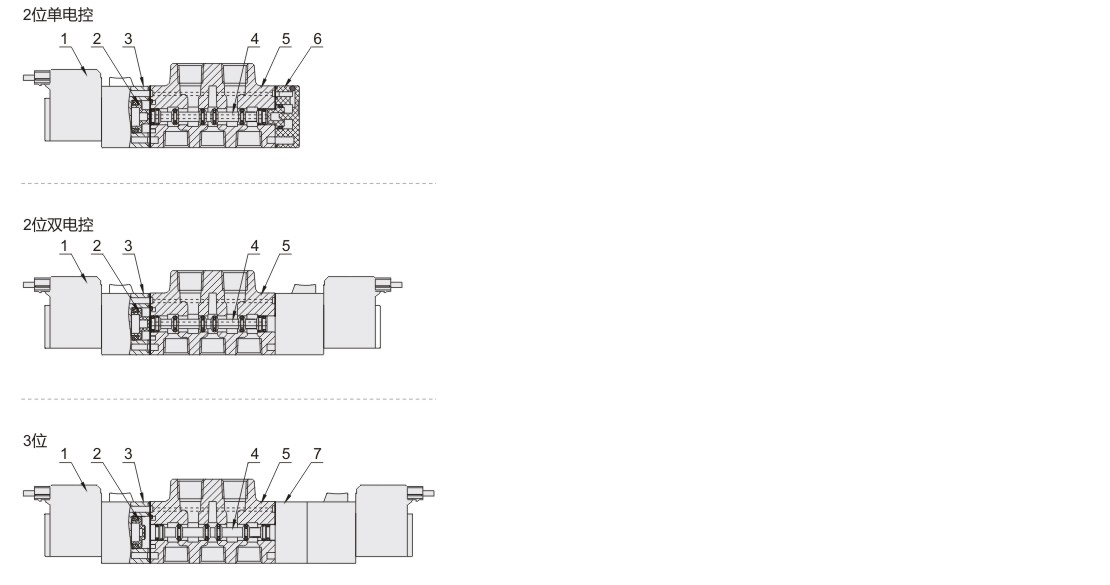

内部结构图
-
