        电磁阀 2×两位三通/两位五通 FESTO(费托斯)品牌 先导式

        品牌名称：

        费斯托

        条件筛选：

        类型 先导式
        材质 精制铝合金
        位置数 二位三通
        种类筛选 电磁阀

        产品代码：

        有 18 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 气口/位置数
            FVUVG-LK 先导式 2×两位三通/两位五通





            参数图



            参数表

            型号 方向控制
            阀类型            		 结构
            特点            		 规格 阀功能 单电控阀
            复位方式            		 先导
            气源            		 手控
            装置            		 气
            接口            		 额定工
            作电压            		 电气连接 显示 派生型
            FVUVG-LK10-B52-T-M5-1R8L-S L
            (管式阀)            		 K
            (带密
            封圈,
            活塞
            滑阀)            		 10 B52(两位五通阀，
            双电控/双稳态)            		 无 内先导 T
            (按钮
            式，
            附件
            锁定）            		 M5 1
            (24VDC)            		 R8(单个插口M8,3针) L
            (LED)            		 S
            (核心
            特性)
            FVUVG-LK10-B52-T-M5-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK10-B52-T-M7-1R8L-S M7 R8(单个插口M8,3针)
            FVUVG-LK10-B52-T-M7-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK10-T32C-AT-M5-1R8L-S T32C(2×两位
            三通阀，常闭)            		 A
            (气复位)            		 M5 R8(单个插口M8,3针)
            FVUVG-LK10-T32C-AT-M5-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK10-T32C-AT-M7-1R8L-S M7 R8(单个插口M8,3针)
            FVUVG-LK10-T32C-AT-M7-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK10-M52-AT-M5-1R8L-S M52(两位五通阀，
            单电控/单稳态)            		 M5 R8(单个插口M8,3针)
            FVUVG-LK10-M52-AT-M5-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK10-M52-AT-M7-1R8L-S M7 R8(单个插口M8,3针)
            FVUVG-LK10-M52-AT-M7-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK14-B52-T-G18-1R8L-S 14 B52(两位五通阀，
            双电控/双稳态)            		 无 G1/8 R8(单个插口M8,3针)
            FVUVG-LK14-B52-T-G18-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK14-T32C-AT-G18-1R8L-S T32C(2×两位
            三通阀，常闭)            		 A
            (气复位)            		 R8(单个插口M8,3针)
            FVUVG-LK14-T32C-AT-G18-1H2L-S H2(接口型式H，水平插头)
            FVUVG-LK14-M52-AT-G18-1R8L-S M52(两位五通阀，
            单电控/单稳态)            		 R8(单个插口M8,3针)
            FVUVG-LK14-M52-AT-G18-1H2L-S H2(接口型式H，水平插头)

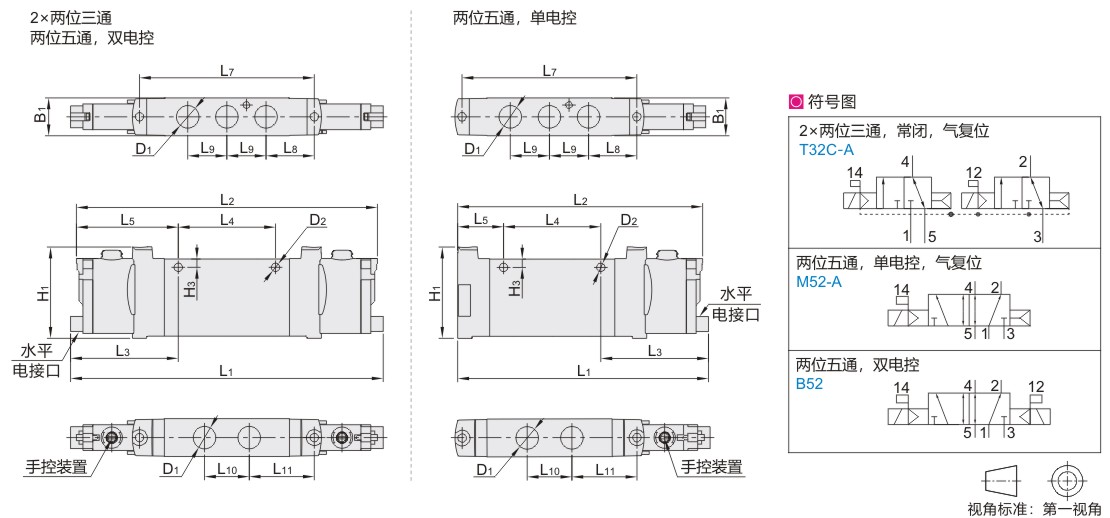

            尺寸表

            型号 B1 D1 D2 H1 H3 L1 L2 L3 L4 L5 L7 L8 L9 L10 L11
            FVUVG-LK10-B52-T-M5-1R8L-S 10.2 M5 3.3 33.6 7.8 98.3 95.8 35.7 27 34.4 47 12.5 11 11.7 17.7
            FVUVG-LK10-B52-T-M5-1H2L-S
            FVUVG-LK10-B52-T-M7-1R8L-S M7
            FVUVG-LK10-B52-T-M7-1H2L-S
            FVUVG-LK10-T32C-AT-M5-1R8L-S M5
            FVUVG-LK10-T32C-AT-M5-1H2L-S
            FVUVG-LK10-T32C-AT-M7-1R8L-S M7
            FVUVG-LK10-T32C-AT-M7-1H2L-S
            FVUVG-LK10-M52-AT-M5-1R8L-S M5 75.9 74.6 13.2
            FVUVG-LK10-M52-AT-M5-1H2L-S
            FVUVG-LK10-M52-AT-M7-1R8L-S M7
            FVUVG-LK10-M52-AT-M7-1H2L-S
            FVUVG-LK14-B52-T-G18-1R8L-S 14.4 G1/8 34.8 3.2 118.9 116.4 41 37 39.7 66.5 18.4 14.9 17 24.8
            FVUVG-LK14-B52-T-G18-1H2L-S
            FVUVG-LK14-T32C-AT-G18-1R8L-S
            FVUVG-LK14-T32C-AT-G18-1H2L-S
            FVUVG-LK14-M52-AT-G18-1R8L-S 95.6 94.4 17.7
            FVUVG-LK14-M52-AT-G18-1H2L-S





            工作环境和条件

            阀功能 T32C M52 B52
            工作介质 压缩空气，符合ISO8573-2010[7:4:4]
            工作/先导介质主要事项 可用润滑介质工作(需始终使用润滑介质工作)
            工作压力(bar) 1.5~7 2.5~7 1.5~7
            环境温度(℃) -5~50
            介质温度(℃)





            电气参数表

            电气连接 通过电接口插件
            工作电压(VDC) 24±10%
            功率(W) 0.7
            占空比 100%
            防护等级(符合EN60529) IP40(带插座)，IP65(带M8)
            信号显示状态 LED
            最大开关频率 2
