        怡合达自营 电磁阀  先导式  二位/三位五通  4V300系列 铝合金材质

        品牌名称：

        怡合达

        条件筛选：

        类型 先导式
        材质 铝合金
        适用系列 4V300系列
        位置数 二位五通/三位五通

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 气口/位置数 主体材质
            WLE13 先导式 4V300系列 二位/三位五通 铝合金



            特点
            ● 先导方式 ：外部与内部可选；
            ● 滑柱式结构 ，密封性好 ，反应灵敏；
            ● 三位置电磁阀有三种中央功能提供选择；
            ● 双头二位置电磁阀具有记忆功能；
            ● 内孔采用特殊加工工艺 ，磨擦阻力小 ，启动气压低 ，使用寿命长；
            ● 无需加油润滑；
            ● 附设手动装置 ，利于安装调试；
            ● 有多种标准电压等级可供选用；
            ● 可与底座集成阀组 ，节省安装空间。

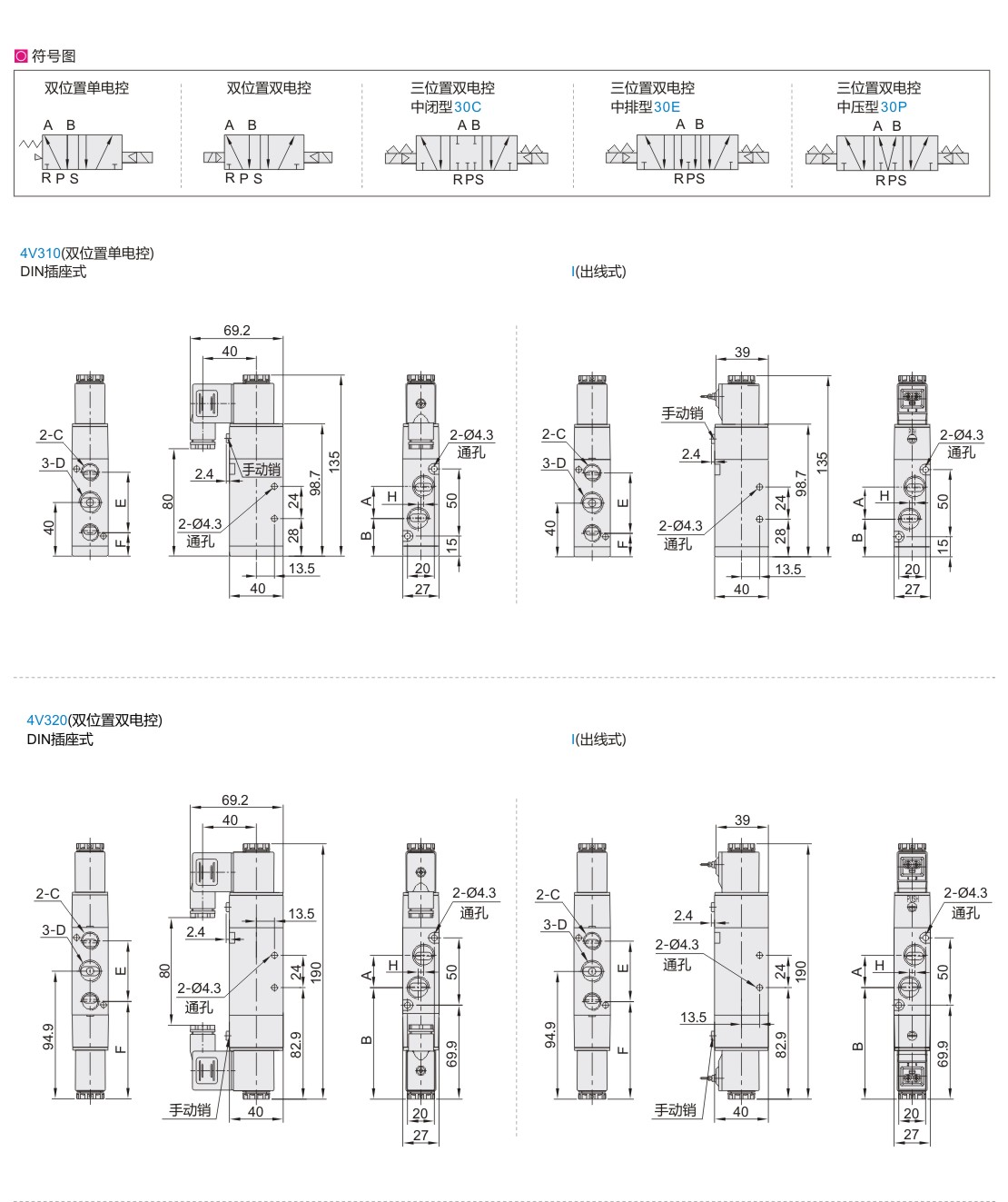

            参数图



            选型表

            型号
            		 接管口径
            		 电压
            		 接线方式
            		 C
            		 D
            		 E
            		 F
            		 A
            		 B
            		 H
            代码 规格
            WLE13 4V310
            (双位置单电控)            		 08(Rc1/4) A(AC220V)
            B            (DC24V)            		 无指定(DIN插座式)
            I            (出线式)            		 Rc1/4 Rc1/4 45 17.5 22 29 0
            10(Rc3/8) Rc3/8 24 28 4
            4V320
            (双位置双电控)            		 08(Rc1/4) Rc1/4 72.4 22 83.9 0
            10(Rc3/8) Rc3/8 24 82.9 4

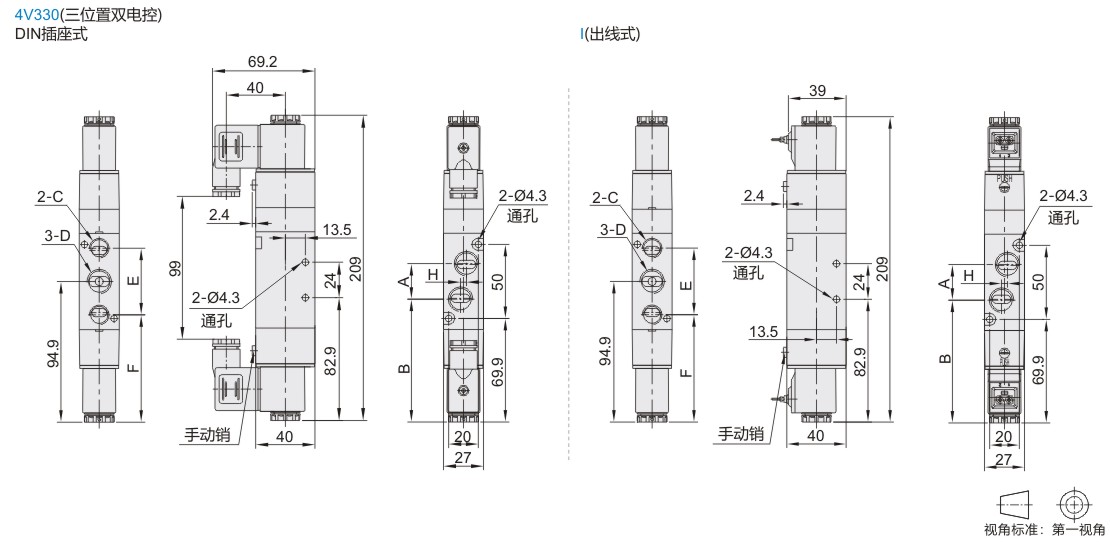

            4V330C
            (三位置双电控中闭型)            		 08(Rc1/4) Rc1/4 22 83.9 0
            10(Rc3/8) Rc3/8 24 82.9 4
            4V330E
            (三位置双电控中排型)            		 08(Rc1/4) Rc1/4 22 83.9 0
            10(Rc3/8) Rc3/8 24 82.9 4
            4V330P
            (三位置双电控中压型)            		 08(Rc1/4) Rc1/4 22 83.9 0
            10(Rc3/8) Rc3/8 24 82.9 4



            规格

            型号 4V310-08
            4V320-08            		 4V330C-08
            4V330E-08
            4V330P-08            		 4V310-10
            4V320-10            		 4V330C-10
            4V330E-10
            4V330P-10
            工作介质 空气(经40μm以上滤网过滤)
            接管口径 进气=出气=排气=Rc1/4 进气=出气=Rc3/8 排气=Rc1/4
            有效截面积 25.0mm²
            (Cv=1.40）            		 18.0mm²
            (Cv=1.00）            		 30.0mm²
            (Cv=1.68）            		 18.0mm²
            (Cv=1.00）
            位置数 二位五通 三位五通 二位五通 三位五通
            使用压力范围 0.15~0.8MPa(21~114psi)
            保证耐压力 1.5MPa(215psi)
            工作温度(℃) -20~70
            润滑 不需要
            最高动作频率 4次/秒 3次/秒 4次/秒 3次/秒
            重量(g) 4V310-08:310
            4V320-08:400            		 450 4V310-10:310
            4V320-10:400            		 450



            如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

            最高动作频率为空载状态。



            性能参数

            使用电压范围  AC:±15%   DC:±10%
            耗电量 AC:3.5VA    DC:3W
            保护等级 IP65 (DIN40050)
            耐热等级 B级
            励磁时间 0.05秒以下
