        怡合达自营 阀组 SY系列 先导式 二位/三位五通 铝合金材质

        品牌名称：

        怡合达

        条件筛选：

        类型 先导式
        适用系列 SY系列
        位置数 二位五通/三位五通

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 主体材质
            WLB01 先导式 SY系列 铝合金



            特点
            ● 控制阀集成阀组 ，既省空间 ，又节约成本；
            ● 统一进气 、排气 ，统一排线 ，节省组装时间 ，可立即插管使用；
            ● 同一阀组上的电磁阀可以实现二位五通 、三位五通多种组合方式；
            ● 组合灵活 ，扩充性强 ，可对所连接方向的控制阀数目进行任意组合或扩充。





            参数图



            选型表

            型号 联数  D
            接管口径            		 P
            进气口径            		 G
            双位置
            单电控            		 T
            双位置
            双电控            		 C
            三位置双电控
            中闭型            		 E
            三位置双电控
            中排型            		 F
            三位置双电控
            中压型            		 M
            盲板            		 电压 进气接头
            类型
            代码 电磁阀系列
            WLB01 SY3
            (SY3000系列)            		 1F~15F 4  6  6  8  无指定
            (无此电磁阀)
            1~ 15            		 无指定
            (无此电磁阀)
            1 ~ 15            		 无指定
            (无此电磁阀)
            1 ~ 15            		 无指定
            (无此电磁阀)
            1 ~ 15            		 无指定
            (无此电磁阀)
            1 ~ 15            		 无指定
            (无盲板)
            1 ~ 14            		 DC24V 直接头
            SY5
            (SY5000系列)            		 4  6  8  6  8  10  12
            SY7
            (SY7000系列)            		 4  6  8  10 6  8  10  12



            选型时要满足 ：联数=所选电磁阀规格数量之和+盲板数量 。

            此型号配2PCS消音器和3PCS堵头。

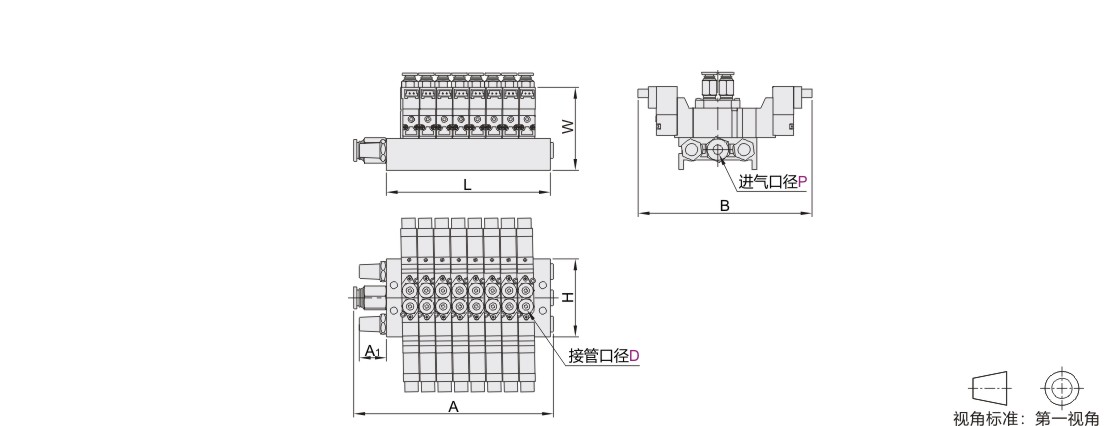

            尺寸表

            电磁阀
            系列
            		 电磁阀
            规格
            		 B W H A 1 A
             联数
            1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F
            SY3
            (SY3000系列)            		 G(单电控) 81.3 55.2 49  17  48.5  59 69.5  80  90.5  101  111.5  122  132.5  143  153.5  164  174.5  187  195.5
            T(双电控) 117.7
            C(中闭型) 126.2
            E(中排型)
            F(中压型)
            SY5
            (SY5000系列)            		 G(单电控) 99.8 59.3 59.8  17  53  69 85  101  117  133  149  165  181  197  213  229  245  261  277
            T(双电控) 135.2
            C(中闭型) 147.2
            E(中排型)
            F(中压型)
            SY7
            (SY7000系列)            		 G(单电控) 114.1 62.3 60  17  55  74 93  112  131  150  169  188  207  226  245  264  283  302  321
            T(双电控) 149.8
            C(中闭型) 162.8
            E(中排型)
            F(中压型)



            电磁阀
            系列
            		 电磁阀
            规格
            		 L
             联数
            1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F
            SY3
            (SY3000系列)            		 G(单电控) 29.5  40 50.5  61  71.5  82  92.5  103  113.5  124  134.5  145  155.5  168  176.5
            T(双电控)
            C(中闭型)
            E(中排型)
            F(中压型)
            SY5
            (SY5000系列)            		 G(单电控) 34  50 66  82  98  114  130  146  162  178  194  210  226  242  258
            T(双电控)
            C(中闭型)
            E(中排型)
            F(中压型)
            SY7
            (SY7000系列)            		 G(单电控) 36  55 74  93  112  131  150  169  188  207  226  245  264  283  302
            T(双电控)
            C(中闭型)
            E(中排型)
            F(中压型)





            集成阀组成品电磁阀排序为 ：从集成阀组的进气口径侧起，
                依次布置双位置单电控 、双电控 ，三位置中闭型 、中排型、
                中压型和盲板。
