        怡合达自营 流体电磁阀 二位二通  2W系列 直动式 黄铜材质

        品牌名称：

        怡合达

        条件筛选：

        类型 直动式
        材质 黄铜
        适用系列 2W系列
        位置数 二位二通

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 气口/位置数 主体材质
            WLF21 直动式 2W系列 二位二通 黄铜



            使用介质必须经过40μm滤芯过滤。

            安装时线圈需垂直向上，阀体上进、出口保持水平；
                并注意流体流动方向(“→ ”方向)及接管牙型是否正确。

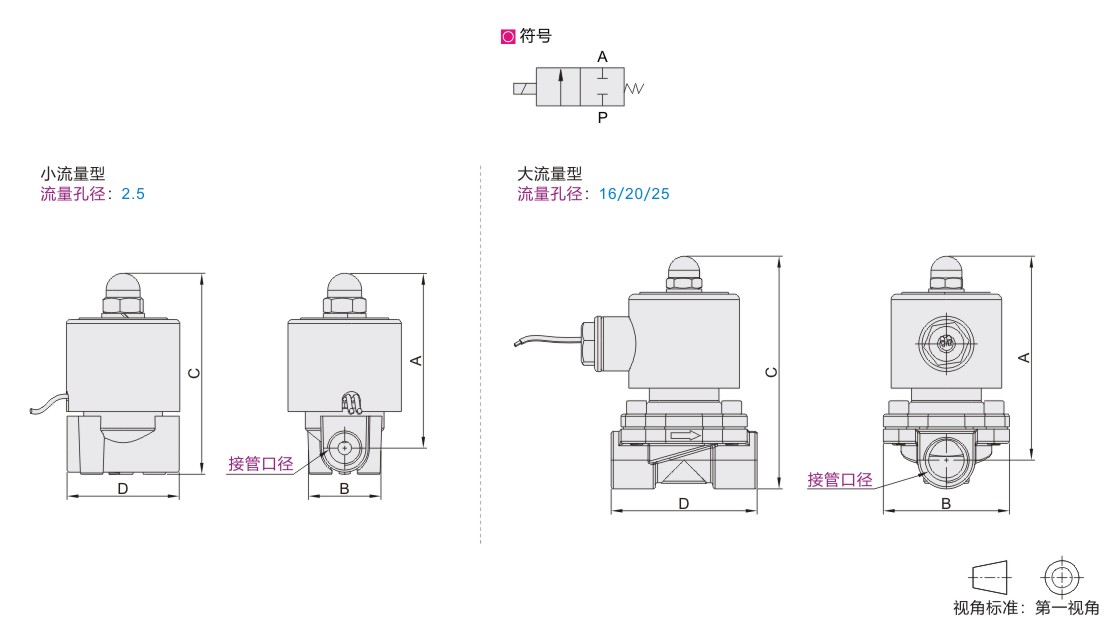

            参数图



            选型表

            型号
            		 流量孔径
            		 接管口径
            		 电压
            		 接线方式
            		 A
            		 B
            		 C
            		 D
            代码 系列
            WLF21 2W 2.5         06(PT1/8)   A(DC12V)
              B            (DC24V)
              C            (AC36V)
              D(AC110V）
              E            (AC220V）
              F            (AC380V）            		 无指定(引线式铁壳线圈)
            D(接线盒式封塑线圈)
            E(防爆线圈)
            G(防水线圈)            		 66 30.3 75 41.5
                    08(PT1/4)
            16         10(PT3/8) 101.5 57 117 67
                    15(PT1/2)
            20         20(PT3/4) 107 123.5 72
            25         25(PT1) 111.5 77 134.5 92



            规格

            流量孔径 2.5 16 20 25
            接管口径 PT1/8 PT1/4 PT3/8 PT1/2 PT3/4 PT1
            安装形式 管接式
            工作介质 空气、水、油、瓦斯
            动作方式 直动式
            形式 常闭型
            CV值 0.23 4.8 7.6 12
            使用流体粘滞度 20CST以下
            使用压力(kgf/cm²) 0~7 水：0~5；空气：0~7；油：0~5；瓦斯：0~7
            最大耐压力(kgf/cm²) 10 10.5
            工作温度范围℃ -5~80
            使用电压范围 ±10%
            油封材质 NBR、EPDM或VITON
