        手动阀 五口二位/五口三位 手控直动式

        品牌名称：

        怡合达

        条件筛选：

        类型 手控直动式
        材质 铝合金
        适用系列 4H系列
        位置数 五口二位/五口三位
        种类筛选 手动阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 气口/位置数 主体材质
            WLF31 手控直动式 4H系列 五口二位/五口三位 铝合金


            安装使用
            ●  五口三位手动复位型手动阀采用弹簧钢珠定位，比较容易切换：
                使用时请注意勿用力过度导致控制位置错误造成误动作：
            ●  使用面板安装时，可根据具体情况拆除或保留垫片。

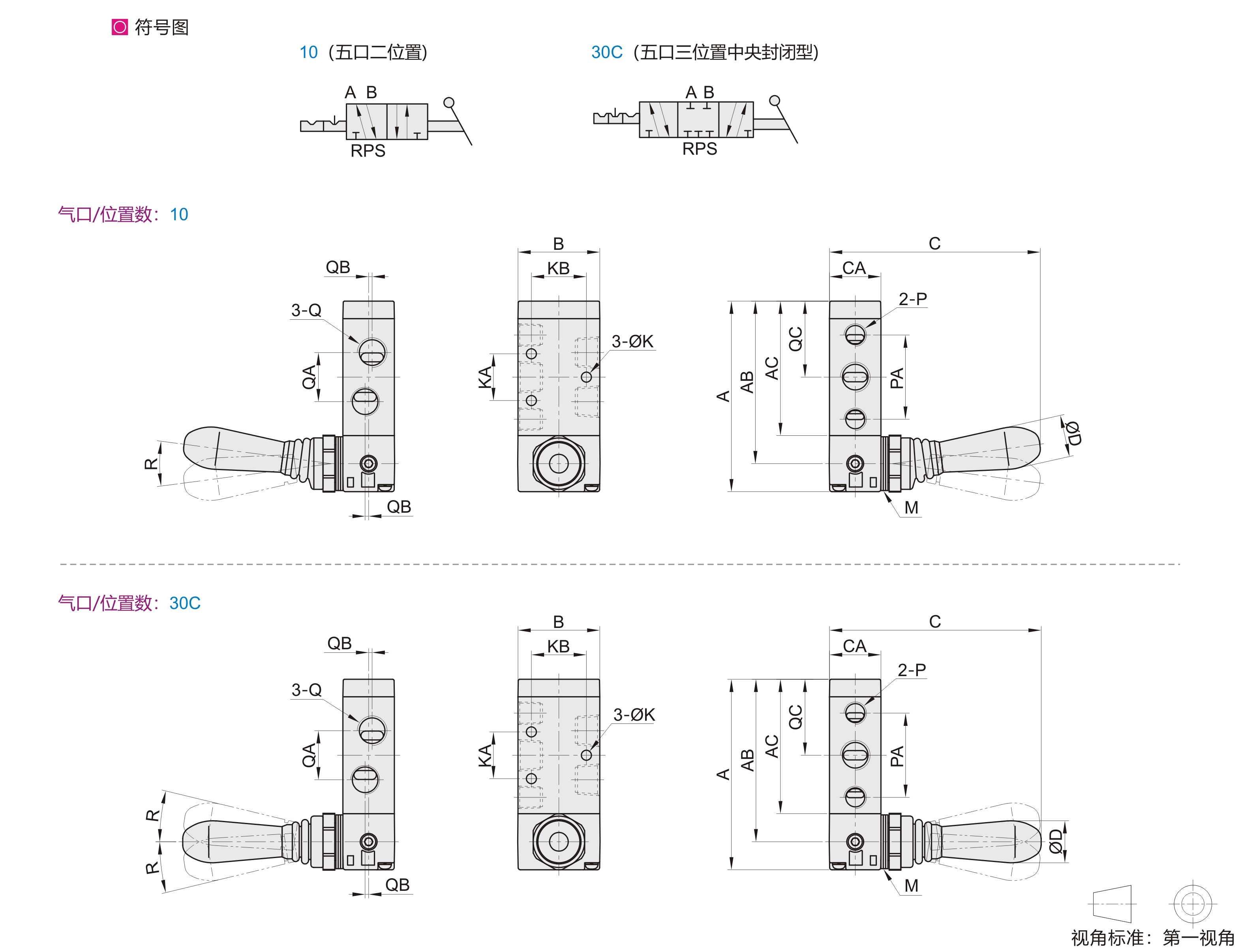

            参数图


            选型表

                      型号                 气口/位置数                                 接管口径                                工作介质      有效截面积 使用压力范围
            (MPa)            		 保证耐压力
            (MPa)            		 工作温度
            (℃)            		  操作
            摇摆角度
               代码         系列
            WLF31 02(200系列) 10(五口二位置) 06(进气出气排气： PT1/8) 空气
            (经40μm以上
            滤网过滤)            		 一 0~1.0 1.5  -20~70 ±15°
            08(进气/出气： PT1/4;排气：PT1/8) 17.0mm²(Cv=1.0)
            30C(五口三位置
            中央封闭型)            		 06(进气/出气排气：PT1/8) 一 ±8.5°
            08(进气出气： PT1/4;排气：PT1/8) 13.6mm²(Cv=0.8)
            03(300系列) 10(五口二位置) 08(进气/出气排气：PT1/4) 一 ±18°
            10(进气/出气：PT3/8;排气： PT1/4) 28.0mm²(CV=1.65)



            代码 系列 气口/位置数 接管口径 A AB AC B C CA D K KA KB P PA Q QA QB QC R M
            WLF31 02 10  06  81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8  18  — 325 15  M16×1.5
            08  PT1/4     21  1.5
            30C 06  90.5 PT1/8  18  — 8.5
            08  PT1/4  21  1.5
            03 10 08  101 87 73 40 93.5 27 24 27.5 PT1/4 45  22  — 40.5 18 M20×1.5
            10  PT3/8  24  2
