手拉阀 三口二位/五口二位 手控直动式
品牌名称：
怡合达
条件筛选：
类型 手控直动式
材质 铝合金
种类筛选 手拉阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 位置数 | 主体材质 | |
| WLF51 | 手控直动式 | 3L系列 | 三口二位 | 铝合金 |
| WLF71 | 4L系列 | 五口二位 | ||
参数图
选型表
| 型号 | 接管口径 | 工作介质 | 有效截面积 (mm²) |
使用压力范围 (MPa) |
保证耐压力 (MPa) |
工作温度 (℃) |
|
| 代码 | 系列 | ||||||
| 三口二位 WLF51 |
01(100系列) | 06(进气/出气排气：PT1/8) | 空气 (经40μm以上 滤网过滤) |
10.2(CV=0.6) | 0~1.0 | 1.5 | -20~70 |
| 02(200系列) | 17(Cv=1.0) |
||||||
| 08(进气/出气/排气：PT1/4) | |||||||
| 03(300系列) | 28(Cv=1.65) |
||||||
| 10(进气/出气排气：PT3/8) | |||||||
| 五口二位 WLF71 |
01(100系列) | 06(进气/出气排气：PT1/8) | 10.2(Cv=0.6) | ||||
| 02(200系列) | 17(Cv=1.0) |
||||||
| 08(进气/出气：PT1/4;排气：PT1/8) | |||||||
| 03(300系列) | 08(进气/出气排气：PT1/4) | 28(Cv=1.65) |
|||||
| 10(进气/出气：PT3/8;排气：PT1/4) | |||||||

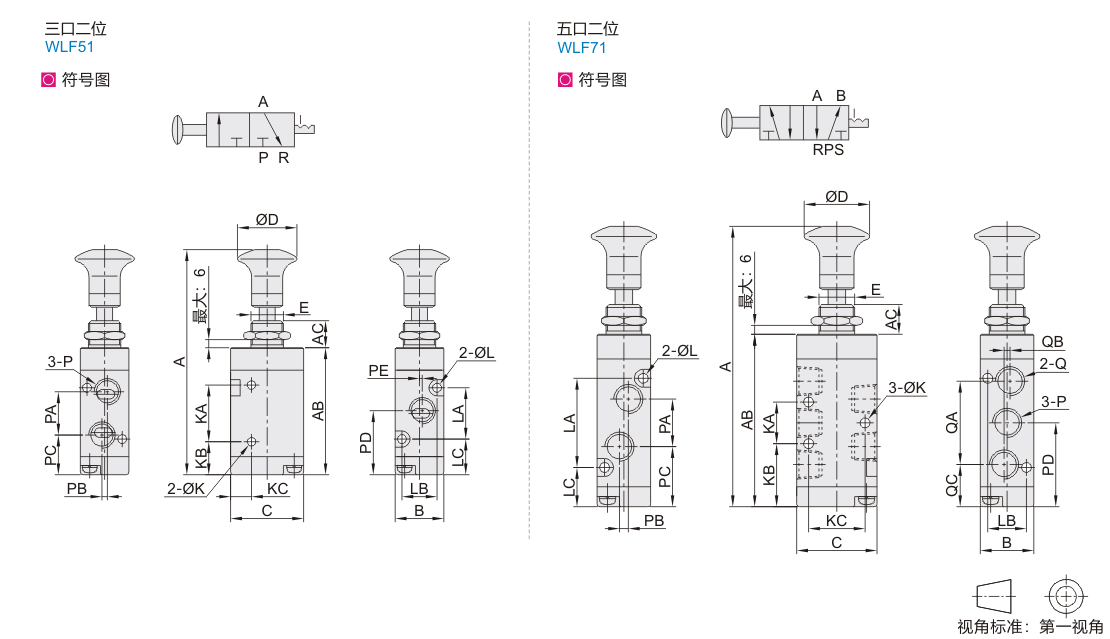

| 代码 | 系列 | 接管口径 | A | AB | AC | B | C | D | E | K | KA | KB | KC | L | LA | LB | LC | P | PA | PB | PC | PD | PE | Q | QA | QB | QC |
| 三口二位 WLF51 |
01 | 06 | 87 | 47.8 | 10 | 18 | 27 | 25 | M12×0.75 | 3.1 | 21 | 13 | 7.7 | 3.3 | 19 | 13 | 14 | PT1/8 | 16 | 2 | 15.5 | 24.5 | 1 | 一 | 一 | 一 | 一 |
| 02 | 98 | 57.8 | 22 | 35 | M14×1.0 | 4.3 | 25 | 16 | 8 | 30 | 17 | 13.5 | 22.5 | 0 | 17.5 | 28.5 | 0 | ||||||||||
| 08 | PT1/4 | 1.5 | |||||||||||||||||||||||||
| 03 | 106.5 | 66.5 | 27 | 40 | M16×1.0 | 30 | 18 | 10 | 4.3 | 35 | 20 | 15.5 | 24 | 21 | 33 | 0 | |||||||||||
| 10 | PT3/8 | 2 | |||||||||||||||||||||||||
| 五口二位 WLF71 |
01 | 06 | 98 | 58.8 | 10 | 18 | 27 | 25 | M12×0.75 | 3.3 | 14 | 22 | 19 | 3.3 | 30 | 13 | 14 | PT1/8 | 16 | 3 | 21 | 29 | 一 | PT1/8 | 28 | 2 | 15 |
| 02 | 106 | 65.8 | 22 | 35 | M14×1.0 | 4.3 | 20 | 22.5 | 23.5 | 38 | 17 | 13.5 | 18 | 0 | 23.5 | 32.5 | 36 | 0 | 14.5 | ||||||||
| 08 | PT1/4 | 21 | 3 | 22 | |||||||||||||||||||||||
| 03 | 121.5 | 81 | 27 | 40 | M16×1.0 | 24 | 28.5 | 27.5 | 4.3 | 50 | 20 | 15.5 | 22 | 0 | 29.5 | 40.5 | PT1/4 | 45 | 18 | ||||||||
| 10 | PT3/8 | 24 | 4 | 28.5 |
-
