查看大图
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
规格
接管口径
图片仅供参考，请以已选的规格为准
气控阀 五口二位/三位 4A100系列 外部气控式
品牌名称：
怡合达
条件筛选：
类型 外部气控式
材质 铝合金
适用系列 4A100系列
位置数 五口二位/三位
种类筛选 气控阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 气口/位置数 | 主体材质 | |
| WLF61 | 外部气控式 | 4A100系列 | 五口二位/三位 | 铝合金 |
参数图
选型表
| 型号 | 接管口径 | 工作介质 | 使用压 力范围 (Mpa) |
保证 耐压力 (Mpa) |
工作 温度 (℃) |
有效 截面积 (mm²) |
※最高动作 频率 (次/秒) |
重量 (g) |
|
| 代码 | 规格 | ||||||||
| WLF61 | 4A110(双位置单气控) | M5(M5) | 空气 (经40μm以上 滤网过滤) |
0.15~0.8 | 1.2 | -20~70 | — | 5 | 85 |
| 4A120(双位置双气控) | 140 | ||||||||
| 4A130C(三位置双气控中位封闭型) | 3 | 165 | |||||||
| 4A130E(三位置双气控中位排气型) | |||||||||
| 4A130P(三位置双气控中位压力型) | |||||||||
| 4A110(双位置单气控) | 06(Rc1/8) | 10.2 | 5 | 85 | |||||
| 4A120(双位置双气控) | 140 | ||||||||
| 4A130C(三位置双气控中位封闭型) | 8.6 | 3 | 165 | ||||||
| 4A130E(三位置双气控中位排气型) | — | ||||||||
| 4A130P(三位置双气控中位压力型) | |||||||||
※最高动作频率为空载状态。

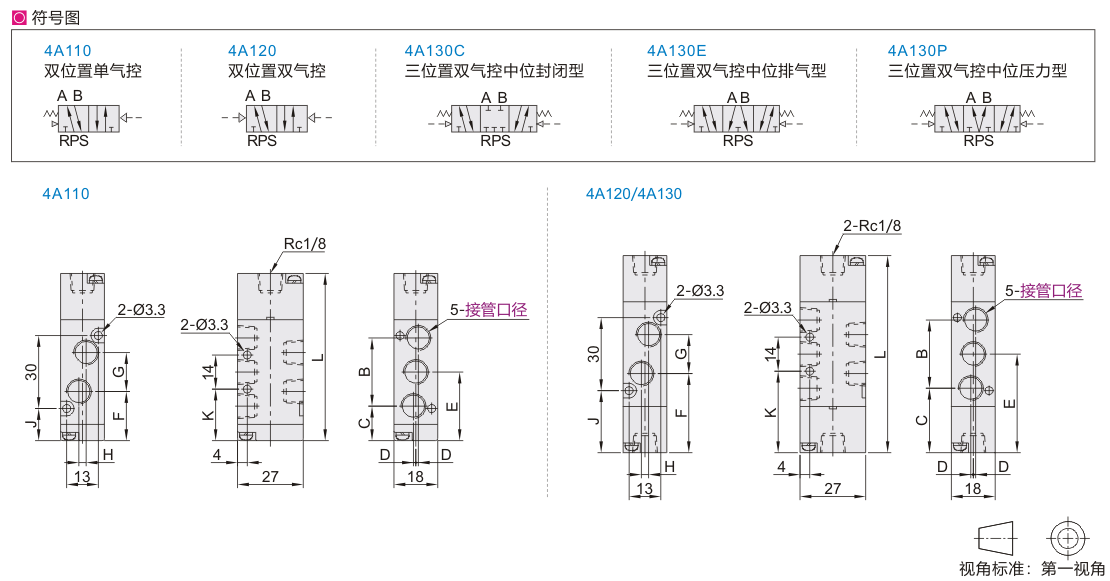

| 规格 | 接管口径 | B | C | D | E | F | G | H | J | K | L |
| 4A110(双位置单气控) | M5(M5) | 27 | 14.7 | 0 | 28.2 | 21.2 | 14 | 0 | 13.2 | 21.2 | 68.7 |
| 4A120(双位置双气控) | 27 | 40.5 | 33.5 | 25.5 | 33.5 | 81 | |||||
| 4A130C(三位置双气控中位封闭型) | 96 | ||||||||||
| 4A130E(三位置双气控中位排气型) | |||||||||||
| 4A130P(三位置双气控中位压力型) | |||||||||||
| 4A110(双位置单气控) | 06(Rc1/8) | 28 | 14.2 | 1 | 28.2 | 20.2 | 16 | 3 | 13.2 | 21.2 | 68.7 |
| 4A120(双位置双气控) | 26.5 | 40.5 | 32.5 | 25.5 | 33.5 | 81 | |||||
| 4A130C(三位置双气控中位封闭型) | 96 | ||||||||||
| 4A130E(三位置双气控中位排气型) | |||||||||||
| 4A130P(三位置双气控中位压力型) |
-
