气控阀 五口二位/三位 4A300系列 外部气控式
品牌名称：
怡合达
条件筛选：
类型 外部气控式
材质 铝合金
适用系列 4A300系列
位置数 五口二位/三位
种类筛选 气控阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 气口/位置数 | 主体材质 | |
| WLF63 | 外部气控式 | 4A300系列 | 五口二位/三位 | 铝合金 |
参数图
选型表
| 型号 | 接管口径 | 工作介质 | 使用压 力范围 (Mpa) |
保证 耐压力 (Mpa) |
工作 温度 (℃) |
有效 截面积 (mm²) |
※最高动作 频率 (次/秒) |
重量 (g) |
|
| 代码 | 规格 | ||||||||
| WLF63 |
4A310(双位置单气控) | 08(Rc1/4) | 空气 (经40μm以上 滤网过滤) |
0.15~0.8 |
1.2 |
-20~70 |
一 | 4 | 275 |
| 4A320(双位置双气控) | 365 | ||||||||
| 4A330C(三位置双气控中位封闭型) | 3 | 505 | |||||||
| 4A330E(三位置双气控中位排气型) | |||||||||
| 4A330P(三位置双气控中位压力型) | |||||||||
| 4A310(双位置单气控) | 10(Rc3/8) |
28 | 4 | 275 | |||||
| 4A320(双位置双气控) | 365 | ||||||||
| 4A330C(三位置双气控中位封闭型) | 21.3 | 3 |
505 |
||||||
| 4A330E(三位置双气控中位排气型) | 一 | ||||||||
| 4A330P(三位置双气控中位压力型) | |||||||||
※最高动作频率为空载状态。

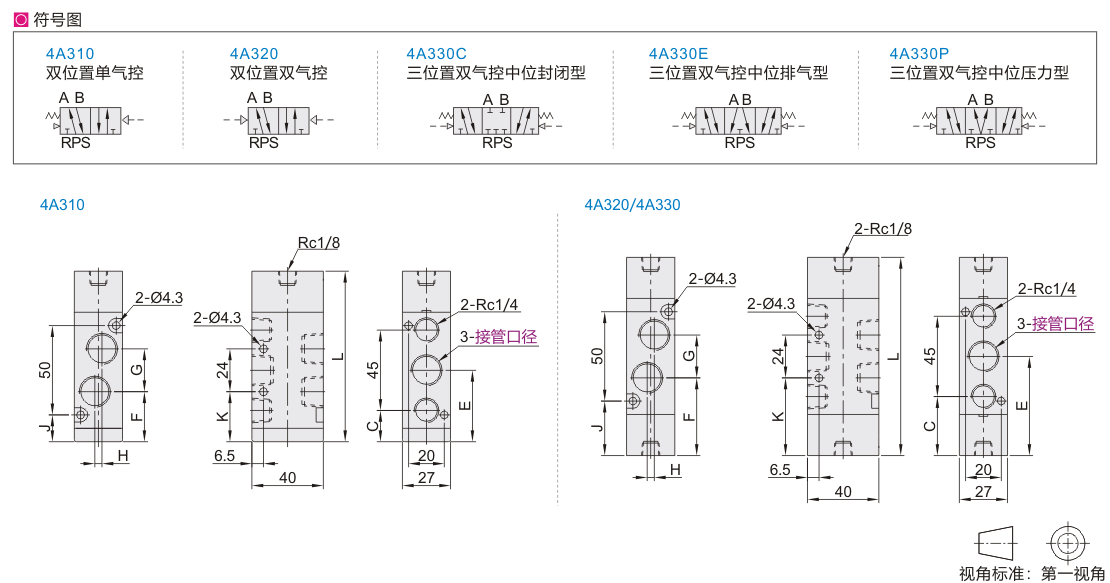

| 规格 | 接管口径 | C | E | F | G | H | J | K | L |
| 4A310(双位置单气控) | 08(Rc1/4) | 17.5 | 40 | 29 | 22 | 0 | 15 | 28 | 95.5 |
| 4A320(双位置双气控) | 33 | 55.5 | 44.5 | 30.5 | 43.5 | 111 | |||
| 4A330C(三位置双气控中位封闭型) | 130 | ||||||||
| 4A330E(三位置双气控中位排气型) | |||||||||
| 4A330P(三位置双气控中位压力型) | |||||||||
| 4A310(双位置单气控) | 10(Rc3/8) | 17.5 | 40 | 28 | 24 | 4 | 15 | 28 | 95.5 |
| 4A320(双位置双气控) | 33 | 55.5 | 43.5 | 30.5 | 43.5 | 111 | |||
| 4A330C(三位置双气控中位封闭型) | 130 | ||||||||
| 4A330E(三位置双气控中位排气型) | |||||||||
| 4A330P(三位置双气控中位压力型) |
-
