查看大图
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
系列
位置数
接管口径
图片仅供参考，请以已选的规格为准
手转阀
品牌名称：
怡合达
条件筛选：
类型 手控直动式
材质 铝合金
适用系列 4HV系列
位置数 四口二位/三位
种类筛选 手转阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 气口/位置数 | 主体材质 | |
| WLF32 | 手控直动式 | 4HV系列 | 四口二位/三位 | 铝合金 |
参数图
选型表
| 型号 |
位置数 |
接管口径 |
安装型式 |
附锁 |
工作介质 |
使用压力 范围 ( Mpa) |
保证 耐压力 ( Mpa) |
工作温度 (°C) |
工作角度 (°) |
有效 截面积 (mm²) |
CV值 |
|
| 代码 | 系列 | |||||||||||
| WLF32 | 02(2系列) | 10(四口二位) 30(四口三位) |
06(PT1/8) | 阀体安装 | 不附锁 | 空气 (经40μm以上 滤网过滤) |
0~1.0 | 1.5 | -20~70 | 四口二位 ：90 四口三位：45 |
14 | 0.78 |
| 08(PT1/4) | 16 | 0.89 | ||||||||||
| 03(3系列) | 08(PT1/4) | 30 | 1.67 | |||||||||
| 10(PT3/8) | 33 | 1.83 | ||||||||||
| 04(4系列) | 15(PT1/2) | 88 | 4.89 | |||||||||
| 20(PT3/4) | 95 | 5.27 | ||||||||||
四口三位为中位封闭型。

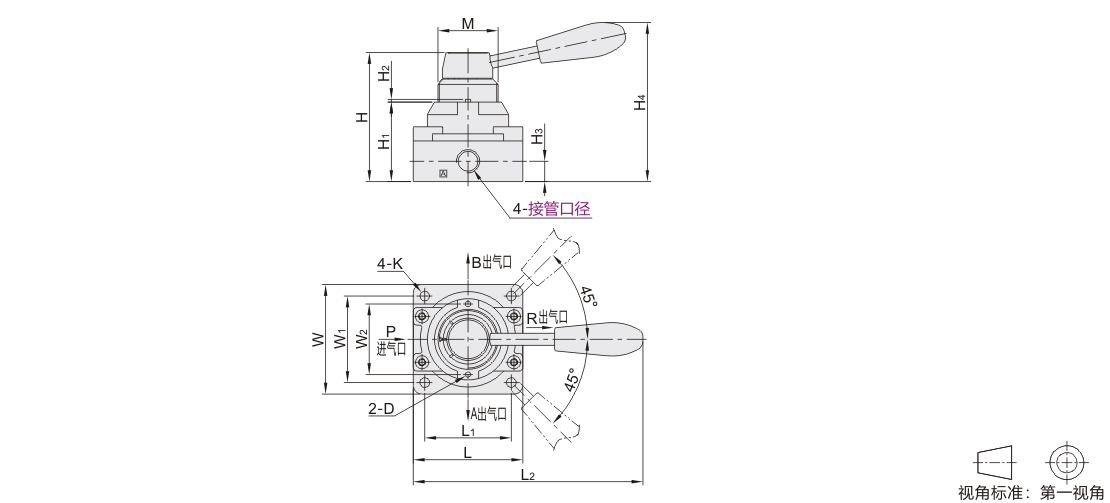

| 系列 | 接管口径 | D | H | H1 | H2 | H3 | H4 | K | L | L1 | L2 | M | W | W1 | W2 |
| 02 | 06 | 3 | 73 | 45 | 1.5 | 11.5 | 92.5 | 5.5 | 62 | 49 | 120 | M34×1.5 | 62 | 49 | 40 |
| 08 | |||||||||||||||
| 03 | 08 | 88.5 | 56 | 13.5 | 104 | 6.5 | 74 | 62 | 140 | M40 ×1.5 | 74 | 62 | 51 | ||
| 10 | |||||||||||||||
| 04 | 15 | 110 | 72 | 2 | 18 | 128 | 94 | 81 | 160 | M52×1.5 | 102 | 89 | 64 | ||
| 20 |
-
