常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
安装形式
缓冲安装孔型式
产品选型
M
H
图片仅供参考，请以已选的规格为准
缓冲器用安装座 L形 正装 侧装 双孔横向型 单孔纵向型 S45C材质 镀硬铬
条件筛选：
材质 S45C
表面处理 镀硬铬
产品外形 L型
种类筛选 缓冲器用安装座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| 国标 | 相当 | ||||
| WJM16 | 正装 | 双孔横向型 | 45 | S45C | 镀硬铬 |
| WJM21 | 单孔纵向型 | ||||
| WJM22 | 侧装 | ||||

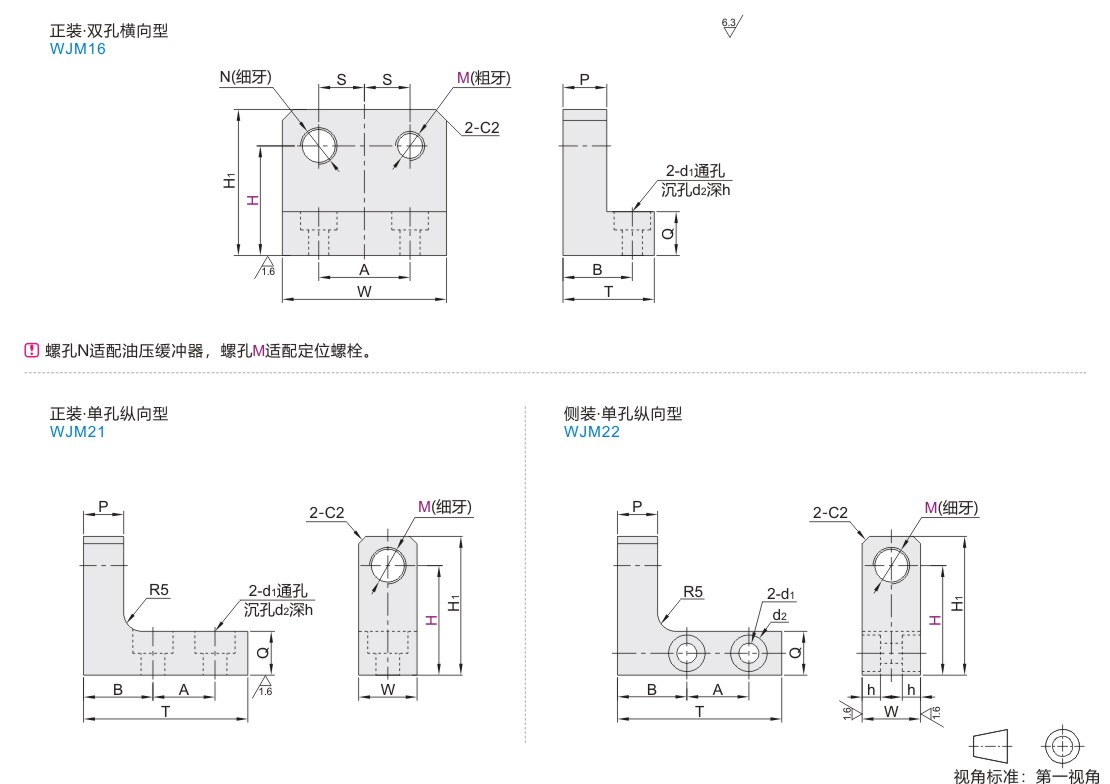

参数图
WJM16
| 型号 |
H |
N(细牙) |
W |
A |
H1 |
S |
T |
B |
P |
Q |
d1 |
d2 |
h |
|
| 代码 | M(粗牙) | |||||||||||||
| WJM16 | 5 | 25 30 35 40 45 50 |
M6×0.75 | 48 | 28 | H+10 | 14 | 25 | 19 | 12 | 12 | 5.5 | 10 | 5 |
| 6 | M8×1.0 | |||||||||||||
| 8 | M10×1.0 | |||||||||||||
WJM21~22
| 型号 |
M螺距 |
H |
W |
A |
H1 |
T |
B |
P |
Q |
WJM21 |
WJM22 |
|||||
| 代码 | M(细牙) | d1 | d2 | h | d1 | d2 | h | |||||||||
| WJM21 WJM22 |
6 | 0.75 | 25 30 35 40 45 50 |
16 | 17 | H+8 | 45 | 19 | 11 | 12 | 6.5 | 11 | 6 | 5.5 | 10 | 5 |
| 8 | 1.0 | |||||||||||||||
| 10 | 1.0 | |||||||||||||||
-
