      图片仅供参考，请以已选的规格为准

        厚臂铰链座  L型 单耳环型 双耳环型 沉头孔型 通孔H7

        条件筛选：

        安装形式 沉头孔
        轴孔形式 通孔H7
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          产品外形

          材质

          表面处理

          产品选型

          D

          T

          W

          4~35
          /1

          H

          20~50
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          国标 相当
          WIT51 L型 单耳环型 45 S45C 发黑
          WIT52 无电解镀镍
          WIT61 双耳环型 发黑
          WIT62 无电解镀镍
          WIT66 0Cr18Ni9 SUS304 —

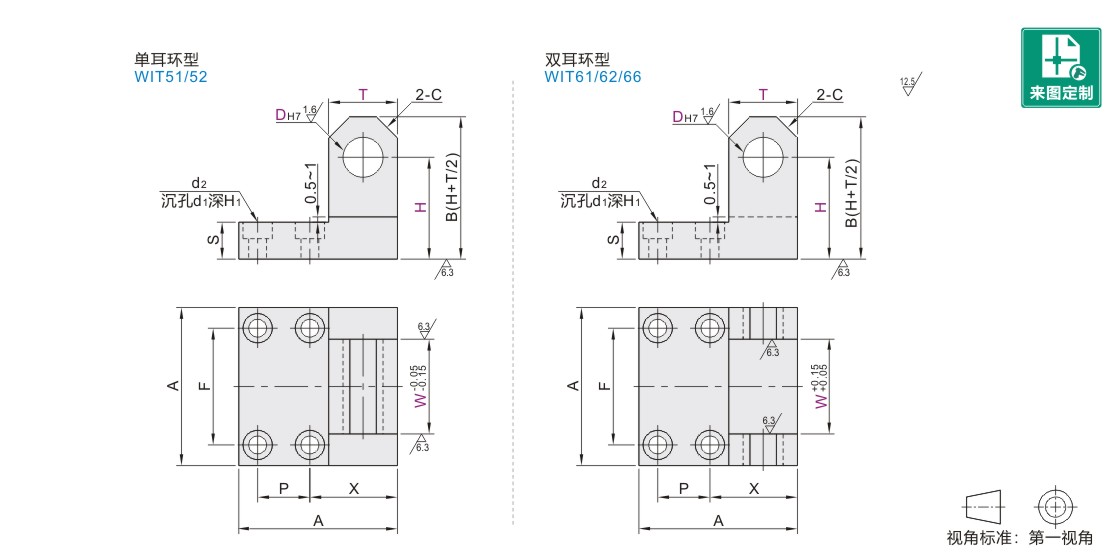

          参数图



          选型表

          型号 T
          选择          		 W
          最小单位1          		 H
          最小单位1          		 A F P X S d2 d1 H1 C
          代码 DH7
          单耳环型
          WIT51
          WIT52

          双耳环型
          WIT61
          WIT62
          WIT66          		 4  12  4~8 20~30 25  12  — 18.5  7.5  4.5  8  4.5  3
          5  16  5~10 28  22  9.5  5.5  9.5  5.5  4
          19  21~31 32  20  22.5  5
          6  16  6~12 25~35 28  12  22  4
          19  32  20  25.5  5
          8  19  8~16 38  25  28.5  5
          22  45  30  12  27.5  6
          10  19  10~20 30~40 26  5
          22  50  35  15  28.5  6
          12  22  12~30 6
          25  12  31.5  7
          13  22  13~30 15  28.5  11.5 6.5  11  6.5  6
          25  60  40  35  7
          14  25  14~30 35~45 7
          30  37.5  8
          15  25  35  7
          30  37.5  8
          16  25  35  7
          30  37.5  8
          20  30  20~35 40~50 65  17  39  16  9  14     9  8
          38  70  45  16  46  11
          25  38  25~35 11



          孔径（DH7），厚度（T）单侧壁厚一览表



          DH7 铰链座标准型 铰链座厚臂型
                 T 单侧臂厚
          (T-DH7)/2          		 T 单侧臂厚
          (T-DH7)/2          		 T 单侧臂厚
          (T-DH7)/2
          4         9  2.5  12  4  — —
          5         12  3.5  16  5.5  19  7
          6  3  5  6.5
          8         16  4  19  5.5  22  7
          10  3  4.5  6
          12         19  3.5  22  5  25  6.5
          13  3  4.5  6
          14         22  4  25  5.5  30  8
          15  3.5  5  7.5
          16  3  4.5  7
          20         25  2.5  30  5  38  9
          25         30  2.5  38  6.5  — —



          可根据使用的负载选择孔的单侧壁厚。
