        厚臂铰链座   中央支点型 单耳环型 双耳环型 通孔型  通孔H7

        条件筛选：

        材质 S45C
        安装形式 沉头孔
        轴孔形式 通孔H7
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          产品外形

          表面处理

          产品选型

          D

          T

          W

          4~35
          /1

          H

          20~50
          /1

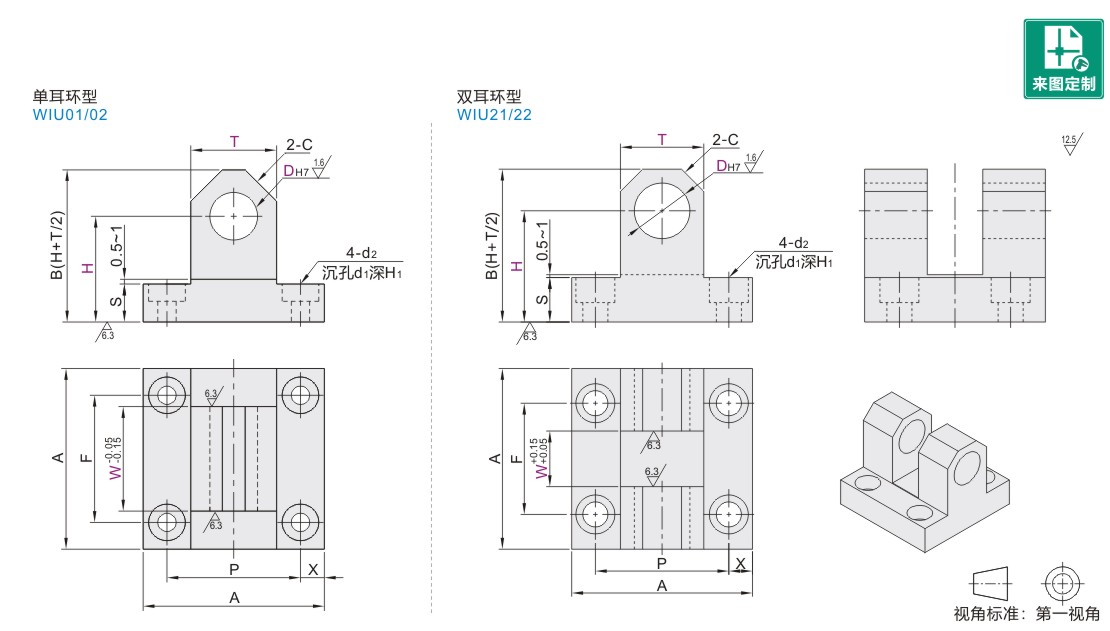

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 材质
          		 表面处理
          国标 相当
          WIU01  中央支点型  单耳环型 45  S45C 发黑
          WIU02 无电解镀镍
          WIU21 双耳环型 发黑
          WIU22 无电解镀镍





          参数图



           选型表

          型号 T
          选择          		 W
          最小单位1          		 H
          最小单位1          		 A F P X S d2 d1 H1 C
          代码 DH7
          单耳环型
          WIU01
          WIU02

          双耳环型
          WIU21
          WIU22          		 4  12  4~8 20~30 32  18  22  5  7.5  4.5  8  4.5  3
          5  16  5~10 38  27  27  5.5  4
          19  28.5  4.75  5
          6  16  6~12 25~35 27  5.5  4
          19  28.5  4.75  5
          8  19  8~16 45  32  32  6.5  9.5  5.5  9.5  5.5  5
          22  33.5  5.75  6
          10  19  10~20 30~40 32  6.5  5
          22  50  35  36  7  6
          12  22  12~30 6
          25  37  6.5  7
          13  22  13~30 36  7  11.5  6.5  11  6.5  6
          25  60  40  43  8.5  7
          14  25  14~30 35~45 7
          30  45  7.5  8
          15  25  43  8.5  7
          30  45  7.5  8
          16  25  43  8.5  7
          30  45  7.5  8
          20  30  20~35 40~50 65  48  8.5  16  9  14  9  8
          38  70  45  54  8  11
          25  38  25~35 11



          孔径（DH7），厚度（T）单侧壁厚一览表



          DH7 铰链座标准型 铰链座厚臂型
          T 单侧臂厚
          (T-DH7)/2          		 T 单侧臂厚
          (T-DH7)/2          		 T 单侧臂厚
          (T-DH7)/2
          4  9  2.5  12  4  — —
          5  12  3.5  16  5.5  19  7
          6  3  5  6.5
          8  16  4  19  5.5  22  7
          10  3  4.5  6
          12  19  3.5  22  5  25  6.5
          13  3  4.5  6
          14  22  4  25  5.5  30  8
          15  3.5  5  7.5
          16  3  4.5  7
          20  25  2.5  30  5  38  9
          25  30  2.5  38  6.5  — —



          可根据使用的负载选择孔的单侧壁厚。
