同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        铰链座   单耳环T型 W尺寸固定型 H7型 无油衬套型 通孔型

        条件筛选：

        安装形式 通孔
        尺寸选择 W尺寸固定型
        产品外形 单耳环T形
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          材质

          表面处理

          轴孔形式

          产品选型

          D

          H

          15~50
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          国标 相当
          WIN01    单耳环
             T型

             W尺寸
             固定型

          		 H7型 45  S45C 发黑
          WIN02 无电解镀镍
          WIN06 无油衬套型 0Cr18Ni9 SUS304 —
          WIN11 45  S45C 发黑

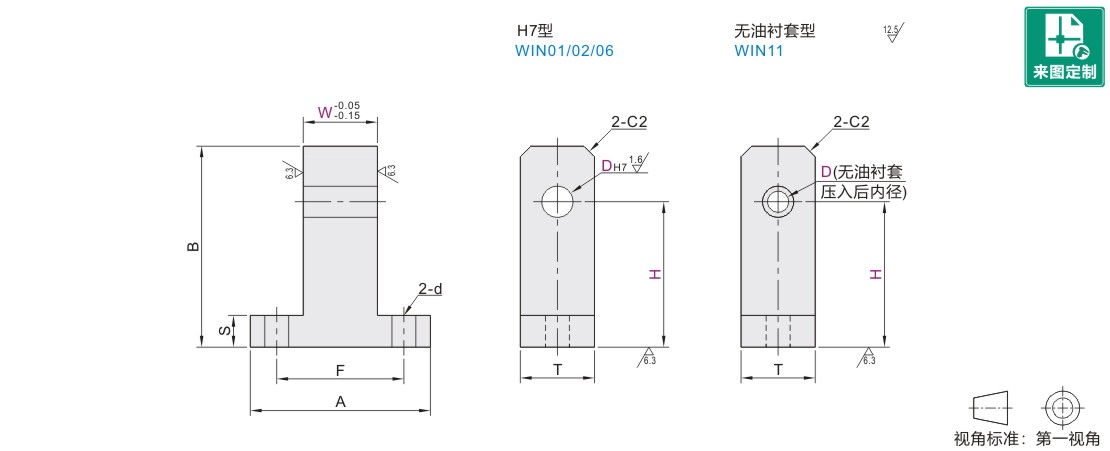

          参数图



          WIN01~06

          型号 H
          最小单位1          		 W A F B S T d
          代码 DH7
          WIN01
          WIN02
          WIN06          		 2   +0.010
          0              		 15~20 4 22  15  H+3 5  6  3.5
          3      15~25 6   25 H+5 9  4.5
          4  +0.012
          0               		 8 17
          5  20~30 32  23  H+6 12
          6  10  H+8
          8  +0.015
          0               		 25~35 38  27  10  16  5.5
          10  30~40 28  H+10
          12  +0.018
          0               		 12  19
          13  50  37
          14  35~45 H+12 15  22  6.5
          15  16
          16
          20  +0.021
          0               		 40~50  20  65  49  H+14 25  9
          25  30  H+17 30



          WIN11

          型号 H
          最小单位1          		 W A F B S T d 无油衬套规格
          代码 D D公差
          (参考)          		 d(内径) L(全长）
          WIN11 4  +0.062
          0              		 15~25 8  25  17  H+5 5  9  4.5  4  6
          5  +0.065
          0              		 20~30 10  32  23  H+6 12  5  6
          6  H+8 6  8
          8  25~35 38  27  10  16  5.5  8  8
          10

          +0.068
          0

          		 30~40 28  H+10 10  8
          12  12  19  12  10



          WIN11使用无油衬套型号及数量

          D W 型号 数量
          4 8 OFV01-d4-L6 1
          5 8 OFV01-d5-L6 1
          6 10 OFV01-d6-L8 1
          8 10  OFV01-d8-L8 1
          10 10  OFV01-d10-L8 1
          12 12  OFV01-d12-L10 1
