图片仅供参考，请以已选的规格为准
铰链座 单耳环T型 W尺寸指定型 H7型 无油衬套型 通孔型
条件筛选：
安装形式 通孔
尺寸选择 W尺寸指定型
产品外形 单耳环T形
种类筛选 铰链座
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
材质
表面处理
轴孔形式
产品选型
D
W
3~35
/1
H
15~50
/5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
表面处理 | |||||||
| 国标 | 相当 | |||||||||
| WIN21 | 单耳环 T型 |
W尺寸 指定型 |
H7型 | 45 | S45C | 发黑 | ||||
| WIN22 | 无电解镀镍 | |||||||||
| WIN26 | 0Cr18Ni9 | SUS304 | — | |||||||
| WIN31 | 无油衬套型 | 45 | S45C | 发黑 | ||||||

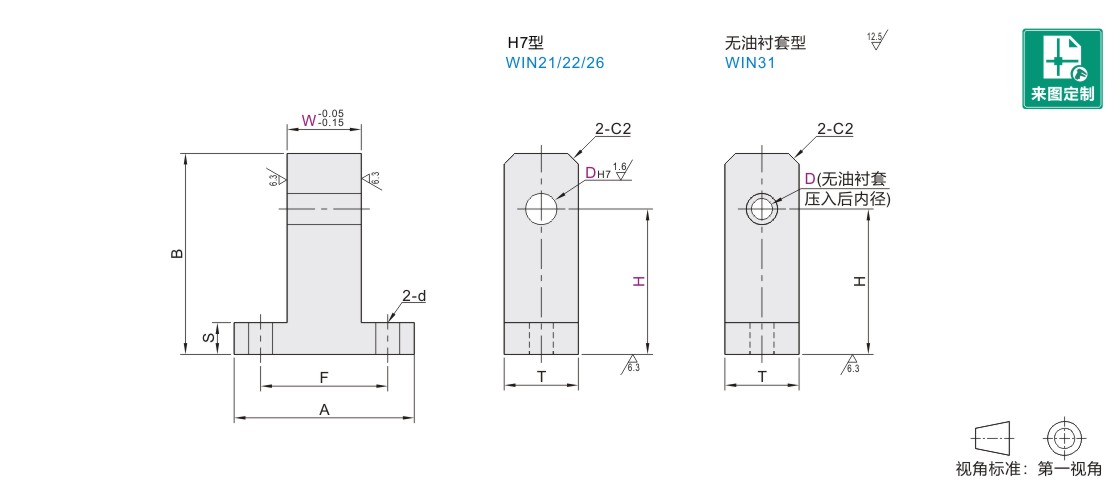

参数图
WIN21~26
| 型号 | W 最小单位1 |
H 最小单位5 |
A | F | B | S | T | d | ||
| 代码 | DH7 | |||||||||
| WIN21 WIN22 WIN26 |
2 | +0.010 0 |
3~5 | 15~20 | 22 | 15 | H+3 | 5 | 6 | 3.5 |
| 3 | 3~6 | 15~25 | 25 | H+5 | 9 | 4.5 | ||||
| 4 | +0.012 0 |
4~8 | 17 | |||||||
| 5 | 5~10 | 20~30 | 32 | 23 | H+6 | 12 | ||||
| 6 | 6~12 | H+8 | ||||||||
| 8 | +0.015 0 |
8~16 | 25~35 | 38 | 27 | 10 | 16 | 5.5 | ||
| 10 | 10~18 | 30~40 | 28 | H+10 | ||||||
| 12 | +0.018 0 |
12~18 | 19 | |||||||
| 13 | 13~24 | 50 | 37 | |||||||
| 14 | 14~24 | 35~45 | H+12 | 15 | 22 | 6.5 | ||||
| 15 | 15~24 | |||||||||
| 16 | 16~24 | |||||||||
| 20 | +0.021 0 |
20~30 | 40~50 | 65 | 49 | H+14 | 25 | 9 | ||
| 25 | 25~35 | H+17 | 30 | |||||||
WIN31
| 型号 | W 选择 |
H | A | F | B | S | T | d | ||
| 代码 | D | D公差 (参考) |
||||||||
| WIN31 | 4 | +0.062 0 |
4 5 6 8 | 20 | 25 | 17 | H+5 | 5 | 9 | 4.5 |
| 5 | 5 6 8 9 10 | 32 | 23 | H+6 | 12 | |||||
| 6 | +0.065 0 |
6 8 9 10 12 | H+8 | |||||||
| 8 | 8 9 10 12 14 15 16 | 25 | 38 | 27 | 10 | 16 | 5.5 | |||
| 10 | 10 12 14 15 16 18 | 30 | 28 | H+10 | ||||||
| 12 | +0.068 0 |
12 14 15 16 18 | 19 | |||||||
| 13 | 14 15 16 18 20 22 24 | 50 | 37 | |||||||
| 15 | 15 16 18 20 22 24 | 35 | H+12 | 15 | 22 | 6.5 | ||||
| 16 | 16 18 20 22 24 | |||||||||
WIN31使用无袖衬套型号及数量
| D | W | 型号 | 数量 |
| 4 | 4 | OFV01-d4-L3 | 1 |
| 5 | OFV01-d4-L4 | 1 | |
| 6 | OFV01-d4-L5 | 1 | |
| 8 | OFV01-d4-L6 | 1 | |
| 5 | 5 | OFV01-d5-L4 | 1 |
| 6 | OFV01-d5-L5 | 1 | |
| 8 | OFV01-d5-L6 | 1 | |
| 9 | OFV01-d5-L8 | 1 | |
| 10 | OFV01-d5-L8 | 1 | |
| 6 | 6 | OFV01-d6-L5 | 1 |
| 8 | OFV01-d6-L6 | 1 | |
| 9 | OFV01-d6-L8 | 1 | |
| 10 | OFV01-d6-L8 | 1 | |
| 12 | OFV01-d6-L10 | 1 | |
| 8 | 8 | OFV01-d8-L6 | 1 |
| 9 | OFV01-d8-L8 | 1 | |
| 10 | OFV01-d8-L8 | 1 | |
| 12 | OFV01-d8-L10 | 1 | |
| 14 | OFV01-d8-L12 | 1 | |
| 15 | OFV01-d8-L12 | 1 | |
| 16 | OFV01-d8-L15 | 1 | |
| 10 | 10 | OFV01-d10-L8 | 1 |
| 12 | OFV01-d10-L10 | 1 | |
| 14 | OFV01-d10-L12 | 1 | |
| 15 | OFV01-d10-L12 | 1 | |
| 16 | OFV01-d10-L15 | 1 | |
| 18 | OFV01-d10-L15 | 1 | |
| 12 | 12 | OFV01-d12-L10 | 1 |
| 14 | OFV01-d12-L12 | 1 | |
| 15 | OFV01-d12-L12 | 1 | |
| 16 | OFV01-d12-L15 | 1 | |
| 18 | OFV01-d12-L15 | 1 | |
| 13 | 14 | OFV01-d13-L12 | 1 |
| 15 | OFV01-d13-L12 | 1 | |
| 16 | OFV01-d13-L15 | 1 | |
| 18 | OFV01-d13-L15 | 1 | |
| 20 | OFV01-d13-L15 | 1 | |
| 22 | OFV01-d13-L20 | 1 | |
| 24 | OFV01-d13-L20 | 1 | |
| 15 | 15 | OFV01-d15-L12 | 1 |
| 16 | OFV01-d15-L15 | 1 | |
| 18 | OFV01-d15-L15 | 1 | |
| 20 | OFV01-d15-L15 | 1 | |
| 22 | OFV01-d15-L20 | 1 | |
| 24 | OFV01-d15-L20 | 1 | |
| 16 | 16 | OFV01-d16-L15 | 1 |
| 18 | OFV01-d16-L15 | 1 | |
| 20 | OFV01-d16-L15 | 1 | |
| 22 | OFV01-d16-L20 | 1 | |
| 24 | OFV01-d16-L20 | 1 |
-
