铰链座 单耳环T型底部安装型 W尺寸固定型 W、H尺寸指定型 底部螺纹孔型 S45C材质 通孔H7
条件筛选：
材质 S45C
表面处理 发黑
安装形式 底部螺纹孔
产品外形 单耳环T形
轴孔形式 通孔H7
种类筛选 铰链座
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
尺寸选择
产品选型
D
W
3~35
/1
H
15~50
/1
技术图档
3D预览
材质图

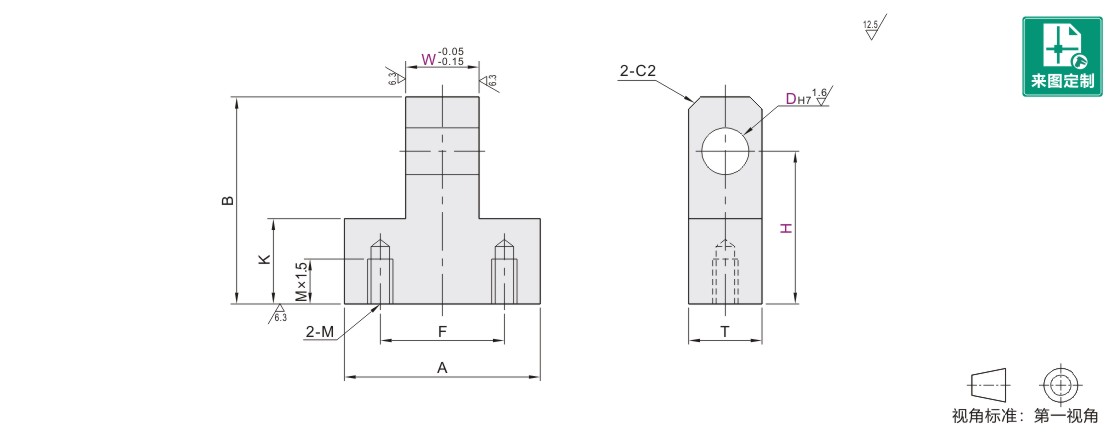

参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| 国标 | 相当 | ||||
|
WIN51 |
单耳环T型 底部安装型 |
W尺寸固定型 | 45 | S45C | 发黑 |
| WIN61 | W、H尺寸指定型 | ||||
参数图
WIN51
| 型号 | H 最小单位1 |
W | A | F | B | K | T | M (粗牙螺纹) |
||
| 代码 | DH7 | |||||||||
| WIN51 | 2 | +0.01 0 |
15~20 | 4 | 13 | 7 | H+3 | 10 | 6 | M3 |
| 3 | 15~25 | 6 | 16 | 8 | H+5 | 9 | ||||
| 4 | +0.012 0 |
8 | 19 | 11 | ||||||
| 5 | 20~30 | 25 | 16 | H+6 | 12 | 12 | M4 | |||
| 6 | 10 | 32 | 20 | H+8 | ||||||
| 8 | +0.015 0 |
25~35 | 38 | 26 | 14 | 16 | M5 | |||
| 10 | 30~40 |
50 | 38 | H+10 | ||||||
| 12 | +0.018 0 |
12 | 19 | |||||||
| 13 | 36 | |||||||||
| 14 | 35~45 | H+12 | 15 | 22 | M6 | |||||
| 15 | 16 | |||||||||
| 16 | ||||||||||
| 20 | +0.021 0 |
40~50 | 20 | 65 | 47 | H+14 | 18 | 25 | M8 | |
| 25 | 30 | H+17 | 30 | |||||||
WIN61
| 型号 | W 最小单位1 |
H 最小单位5 |
A | F | B | K | T | M (粗牙螺纹) |
||
| 代码 | DH7 | |||||||||
| WIN61 | 2 | +0.01 0 |
3~5 | 15~20 | 13 | 7 | H+3 | 10 | 6 | M3 |
| 3 | 3~6 | 15~25 | 16 | 8 | H+5 | 9 | ||||
| 4 | +0.012 0 |
4~8 | 19 | 11 | ||||||
| 5 | 5~10 | 20~30 | 25 | 16 | H+6 | 12 | 12 | M4 | ||
| 6 | 6~12 | 32 | 20 | H+8 | ||||||
| 8 | +0.015 0 |
8~16 | 25~35 | 38 | 26 | 14 | 16 | M5 | ||
| 10 | 10~18 | 30~40 | 50 | 38 | H+10 | |||||
| 12 | +0.018 0 |
12~18 | 19 | |||||||
| 13 | 13~24 | |||||||||
| 14 | 14~24 | 35~45 | 36 |
H+12 | 15 | 22 | M6 | |||
| 15 | 15~24 | |||||||||
| 16 | 16~24 | |||||||||
| 20 | +0.021 0 |
20~30 | 40~50 | 65 | 47 | H+14 | 18 | 25 | M8 | |
| 25 | 25~35 | H+17 | 30 | |||||||
-
