同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        铰链座   双耳环π型 W尺寸固定型 H7型 H7带螺孔型 通孔型  通孔H7

        条件筛选：

        安装形式 通孔
        尺寸选择 W尺寸固定型
        产品外形 双耳环π形
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          材质

          表面处理

          轴孔形式

          产品选型

          D

          H

          15~50
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 附件
          国标 相当
          WIP01 双耳环
          π型          		 W尺寸
          固定型          		 H7型 45  S45C 发黑

          紧定螺钉2个
          （SUS304）
          （仅H7带螺孔型）
          WIP02 无电解镀镍
          WIP06 0Cr18Ni9 SUS304 —
          WIP11 H7带螺孔型 45  S45C 发黑
          WIP12 无电解镀镍

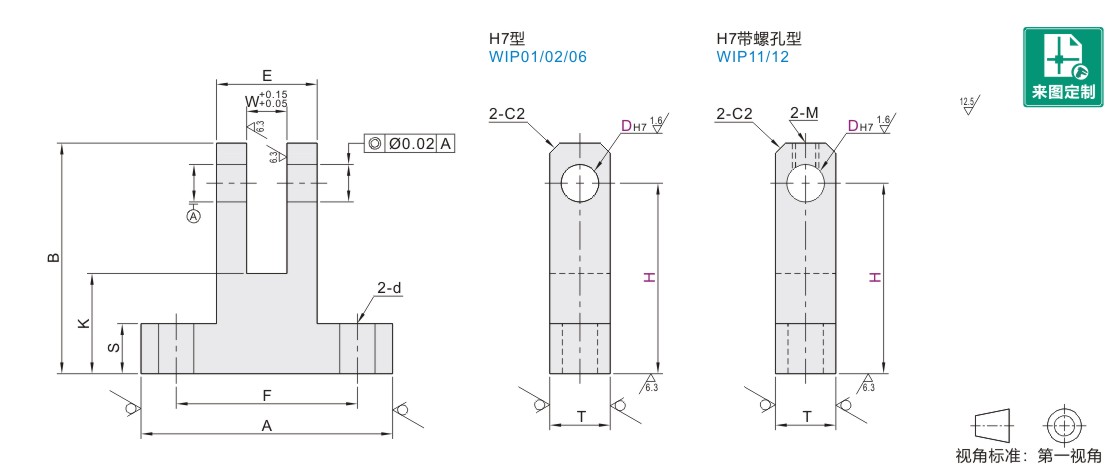

          参数图



          WIP01~06

          型号 H
          最小单位1          		 W A F B E K S T d
          代码 DH7
          WIP01
          WIP02
          WIP06          		 2  +0.010
          0
          		 15~20 4  25  18  H+3 10  10  5  6  3.5
          3  20~25 6  32  24   H+5 15  9  4.5
          4  +0.012
          0              		8  38  29  20
          5  25~30 50  41  H+6 25  12  12
          6  10  H+8 32
          8  +0.015
          0              		 30~40 65  52  38  14  10  16  5.5
          10  75  62  H+10 50
          12  +0.018
          0              		 12  19
          13
          14  35~45 63  H+12 15  15  22  6.5
          15  16
          16
          20  +0.021
          0              		 40~50  20  100  82  H+14 65  18  25  9
             25  30  H+17 30



          WIP11~12

          型号 H
          最小单位1          		 W A F  B E K S T d M
          代码 DH7
          WIP11
          WIP12
          		 3  +0.010
          0
          		 20~25 6  32  24   H+5 15  10  5  9  4.5  M3
          4  +0.012
          0              		8  38  29  20
          5  25~30 50  41  H+6 25  12  12     M4
          6  10  H+8 32
          8  +0.015
          0              		 30~40 65  52  38  14  10  16  5.5
          10  75  62  H+10 50
          12  +0.018
          0              		 12  19     M5
          13
          14  35~45 63  H+12 15  15  22  6.5
          15  16
          16     M6
          20  +0.021
          0              		 40~50  20  100  82  H+14 65  18  25  9
             25  30  H+17 30
