同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        铰链座   双耳环π型 W、H尺寸指定型 H7型 H7带螺孔型 通孔型  通孔H7

        条件筛选：

        安装形式 通孔
        尺寸选择 W/H尺寸指定型
        产品外形 双耳环π形
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          材质

          表面处理

          轴孔形式

          产品选型

          D

          W

          3~35
          /1

          H

          15~50
          /5

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 附件
          国标 相当
          WIP21 双耳环
          π型
          		 W、H尺寸
          指定型
          		 H7型 45  S45 发黑 紧定螺钉2个
          （SUS304）
          （仅H7带螺孔型）
          WIP22 无电解镀镍
          WIP26 0Cr18Ni9 SUS304 —
          WIP31 H7带螺孔型 45  S45C 无电解镀镍

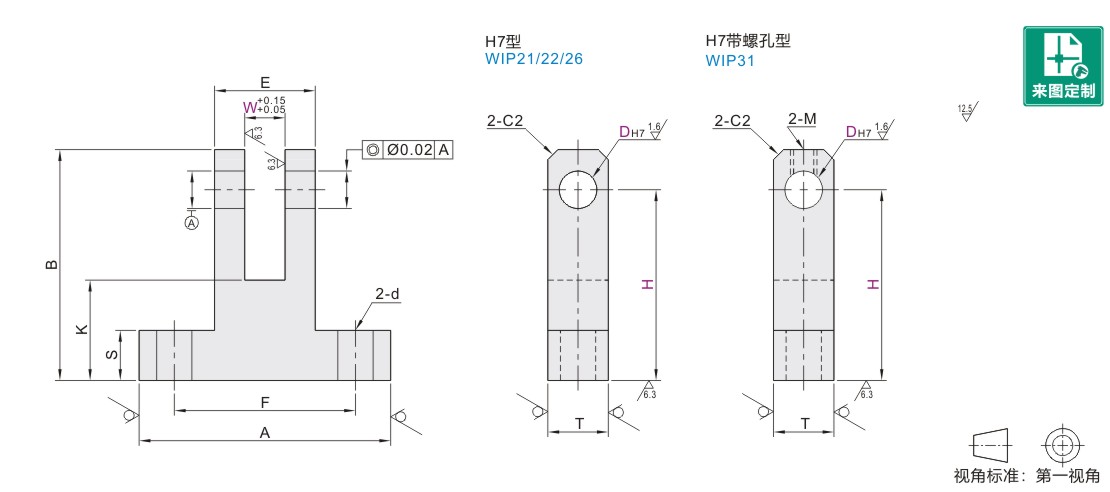

          参数图



          WIP21~26

          型号 W
          最小单位1          		 H
          最小单位5          		 A F B E K S T d
          代码 DH7
          WIP21
          WIP22
          WIP26          		 2 +0.010
          0               		 3~5 15~20 25 18 H+3 10 10 5 6 3.5
          3 3~6 20~25 32 24 H+5 15 9 4.5
          4 +0.012
          0               		 4~8 38 29 20
          5 5~10 25~30 50 41 H+6 25 12 12
          6 6~12 H+8 32
          8 +0.015
          0              		 8~16 30~40 65 52 38 14 10 16 5.5
          10 10~18 75 62 H+10 50
          12 +0.018
          0              		 12~18 19
          13 13~24
          14 14~24 35~45 63 H+12 15 15 22 6.5
          15 15~24
          16 16~24
          20 +0.021
          0               		 20~30 40~50 100 82 H+14 65 18 25 9
          25 25~35 H+17 30



          WIP31

          型号 W
          最小单位1          		 H
          最小单位5          		 A F B E K S T d M
          代码 DH7
          WIP31
          		 3 +0.010
          0               		 3~6 20~25 32 24 H+5 15 10 5 9 4.5 M3
          4 +0.012
          0              		 4~8 38 29 20
          5 5~10 25~30 50 41 H+6 25 12 12 M4
          6 6~12 H+8 32
          8 +0.015
          0              		 8~16 30~40 65 52 38 14 10 16 5.5
          10 10~18 75 62 H+10 50
          12 +0.018
          0              		 12~18 19 M5
          13 13~24
          14 14~24 35~45 63 H+12 15 15 22 6.5
          15 15~24
          16 16~24 M6
          20 +0.021
          0              		 20~30 40~50 100 82 H+14 65 18 25 9
          25 25~35 H+17 30



          H7带螺孔时须满足（E-W)/2≥N+2。
