      图片仅供参考，请以已选的规格为准

        铰链座   双耳环U型 W尺固定型 H7型 无油衬套型 底部螺纹孔型

        条件筛选：

        安装形式 底部螺纹孔
        尺寸选择 W尺寸固定型
        产品外形 双耳环U形
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          材质

          表面处理

          轴孔形式

          产品选型

          D

          H

          15~50
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          国标 相当
          WIP51 双耳环
          U型          		 W尺寸
          固定型          		 H7型 45 S45C 发黑
          WIP52 无电解镀镍
          WIP56 C1Ni0r89 SUS304 —
          WIP61 无油衬套型 —

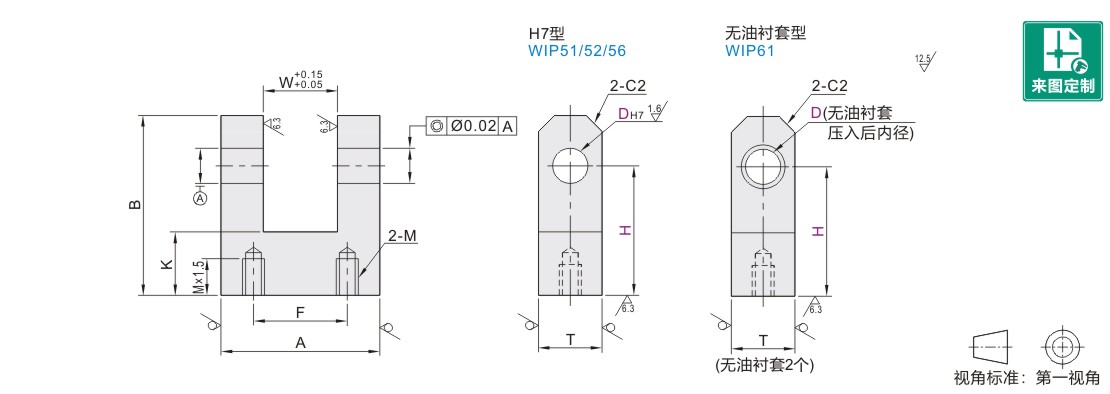

          参数图



          WIP51~56

          型号 H
          最小单位1          		 W A F B K T M
          (粗牙螺纹)
          代码 DH7
          WIP51
          WIP52
          WIP56          		 2  +0.010
          0              		 15~20 4  13  7  H+3 10  6  M3
          3  20~25 6  16  8  H+5   9
          4  +0.012
          0              		 8  19  11
          5  25~30 25  16  H+6 12  12  M4
          6  10  32  20  H+8
          8  +0.015
          0              		 30~40 38  26  14  16  M5
          10  50  38  H+10
          12  +0.018
          0              		 12  19
          13
          14  35~45 36  H+12 15  22  M6
          15  16
          16
          20  +0.021
          0              		 40~50 20  65  47  H+14 18  25  M8
          25  30  H+17 30



          WIP61

          型号 H
          最小单位1          		 W A F B K T M
          (粗牙螺纹)          		 使用无油衬套
          代码 D D公差
          （参考）          		 d(内径) L(全长)
          WIP61
          		 4  +0.062
          0
          		 20~25 8  19  11  H+5 10    9 M3 4 4
          5  25~30 25  16  H+6 12  12  M4 5 6
          6  +0.065
          0               		 10  32  20  H+8 6 10
          8  30~40 38  26  14  16  M5 8 12
          10  50  38  H+10 10 15
          12  +0.068
          0               		 12  19  12 15



          WIP61使用无油衬套型号及数量

                D W      型号 数量
                4  8  OFV01-d4-L4 2
                5  8  OFV01-d5-L6 2
                6  10  OFV01-d6-L10 2
                8  10  OFV01-d8-L12 2
                10  10  OFV01-d10-L15 2
                12  12  OFV01-d12-L15 2
