铰链座 双耳环U型 W、H尺寸指定型 H7型 无油衬套型 H7带螺孔型 底部螺纹孔 通孔H7
条件筛选：
安装形式 底部螺纹孔
尺寸选择 W/H尺寸指定型
产品外形 双耳环U形
种类筛选 铰链座
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
材质
表面处理
轴孔形式
产品选型
D
W
3~35
/1
H
15~50
/5
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
|||
| 国标 | 相当 | ||||||
| WIP71 | 双耳环 U型 |
W、H尺寸 指定型 |
H7型 | 45 | S45C | 发黑 | 紧定螺钉2个 (SUS304) (仅H7带螺孔型) |
| WIP72 | 无电解镀镍 | ||||||
| WIP76 | 无油衬套型 | 0Cr18 Ni9 | SUS304 | — | |||
| WIP81 | H7带螺孔型 | 45 | S45C | 发黑 | |||

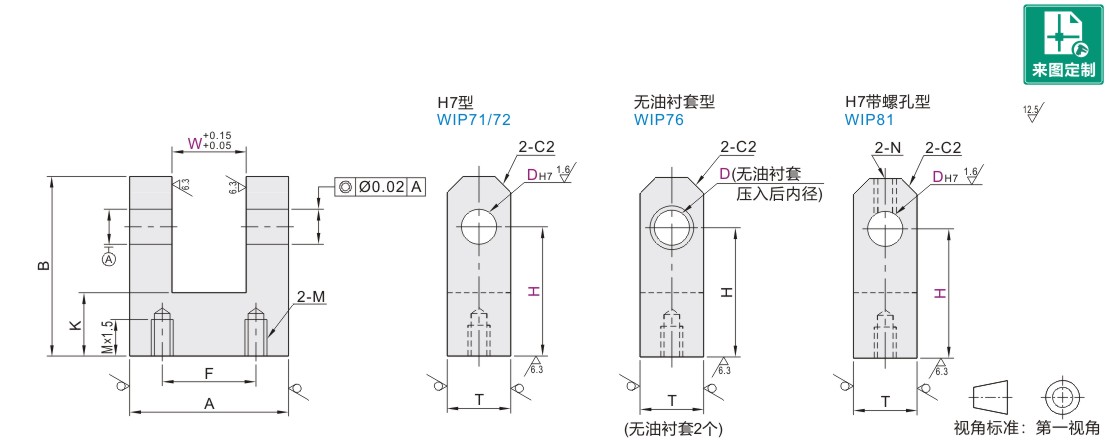

参数图
WIP71~72
| 型号 | W 最小单位1 |
H 最小单位5 |
A | F | B | K | T | M (粗牙螺纹) |
||
| 代码 | DH7 | |||||||||
| WIP71 WIP72 |
2 | +0.010 0 |
3~5 | 15~20 | 13 | 7 | H+3 | 10 | 6 | M3 |
| 3 | 3~6 | 20~25 | 16 | 8 | H+5 | 9 | ||||
| 4 | +0.012 0 |
4~8 | 19 | 11 | ||||||
| 5 | 5~10 | 25~30 | 25 | 16 | H+6 | 12 | 12 | M4 | ||
| 6 | 6~12 | 32 | 20 | H+8 | ||||||
| 8 | +0.015 0 |
8~16 | 30~40 | 38 | 26 | 14 | 16 | M5 | ||
| 10 | 10~18 | 50 | 38 | H+10 | ||||||
| 12 | +0.018 0 |
12~18 | 19 | |||||||
| 13 | 13~24 | |||||||||
| 14 | 14~24 | 35~45 | 36 | H+12 | 15 | 22 | M6 | |||
| 15 | 15~24 | |||||||||
| 16 | 16~24 | |||||||||
| 20 | +0.021 0 |
20~30 | 40~50 | 65 | 47 | H+14 | 18 | 25 | M8 | |
| 25 | 25~35 | H+17 | 30 | |||||||
WIP76
| 型号 |
W |
H | A | F | B | K | T | M (粗牙螺纹) |
||
| 代码 | D | D公差 （参考） |
||||||||
| WIP61 |
4 | +0.062 0 |
8 9 | 20 | 19 | 11 | H+5 | 10 | 9 | M3 |
| 5 | +0.065 0 |
9 10 12 | 25 | 25 | 16 | H+6 | 12 | 12 | M4 | |
| 6 | 10 12 15 | 32 | 20 | H+8 | ||||||
| 8 | 15 16 | 30 | 38 | 26 | 14 | 16 | M5 | |||
| 10 | 15 16 18 | 50 | 38 | H+10 | ||||||
| 12 | +0.068 0 |
15 16 20 | 19 | |||||||
WIP76使用无油衬套型号及数量
| D | W | 型号 | 数量 | ||||||||
| 4 | 8 | OFV01-d4-L5 | 2 | ||||||||
| 9 | OFV01-d4-L4 | 2 | |||||||||
| 5 | 9 | OFV01-d5-L6 | 2 | ||||||||
| 10 | OFV01-d5-L6 | 2 | |||||||||
| 12 | OFV01-d5-L5 | 2 | |||||||||
| 6 | 10 | OFV01-d6-L10 | 2 | ||||||||
| 12 | OFV01-d6-L8 | 2 | |||||||||
| 15 | OFV01-d6-L6 | 2 | |||||||||
| 8 | 15 | OFV01-d8-L10 | 2 | ||||||||
| 16 | OFV01-d8-L10 | 2 | |||||||||
| 10 | 15 | OFV01-d10-L15 | 2 | ||||||||
| 16 | OFV01-d10-L15 | 2 | |||||||||
| 18 | OFV01-d10-L15 | 2 | |||||||||
| 12 | 15 | OFV01-d12-L15 | 2 | ||||||||
| 16 | OFV01-d12-L15 | 2 | |||||||||
| 20 | OFV01-d12-L12 | 2 | |||||||||
WIP81
| 型号 | W 最小单位1 |
H 最小单位5 |
A | F | B | K | T | M (粗牙螺纹) |
N | ||
| 代码 | DH7 | ||||||||||
| WIP81 | 3 | +0.010 0 |
3~6 | 20~25 | 16 | 8 | H+5 | 10 | 9 | M3 | M3 |
| 4 | +0.012 0 |
4~8 | 19 | 11 | |||||||
| 5 | 5~10 | 25~30 | 25 | 16 | H+6 | 12 | 12 | M4 | M4 | ||
| 6 | 6~12 | 32 | 20 | H+8 | |||||||
| 8 | +0.015 0 |
8~16 | 30~40 | 38 | 26 | 14 | 16 | M5 | |||
| 10 | 10~18 | 50 | 38 | H+10 | |||||||
| 12 | +0.018 0 |
12~18 | 19 | M5 | |||||||
| 13 | 13~24 | ||||||||||
| 14 | 14~24 | 35~45 | 36 | H+12 | 15 | 22 | M6 | ||||
| 15 | 15~24 | ||||||||||
| 16 | 16~24 | M6 | |||||||||
| 20 | +0.021 0 |
20~30 | 40~50 | 65 | 47 | H+14 | 18 | 25 | M8 | ||
| 25 | 25~35 | H+17 | 30 | ||||||||
H7带螺孔时须满足（A-W）/2≥N+2。
-
