图片仅供参考，请以已选的规格为准
铰链座 双耳环中央安装孔窄幅型 沉孔型 螺孔型 沉头孔型 通孔H7
条件筛选：
产品外形 双耳环窄幅形
轴孔形式 通孔H7
种类筛选 铰链座
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
安装形式
材质
表面处理
产品选型
D
W
4~22
/1
H
12~45
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||
| 国标 | 相当 | ||||
| WIQ01 | 双耳环 中央安装孔 窄幅型 |
沉孔型 | 45 | S45C | 发黑 |
| WIQ02 | 无电解镀镍 | ||||
| WIQ06 | 0Cr18Ni9 | SUS304 | — | ||
| WIQ21 | 螺孔型 | 45 | S45C | 发黑 | |
| WIQ22 | 无电解镀镍 | ||||
| WIQ26 | 0Cr18Ni9 | SUS304 | — | ||

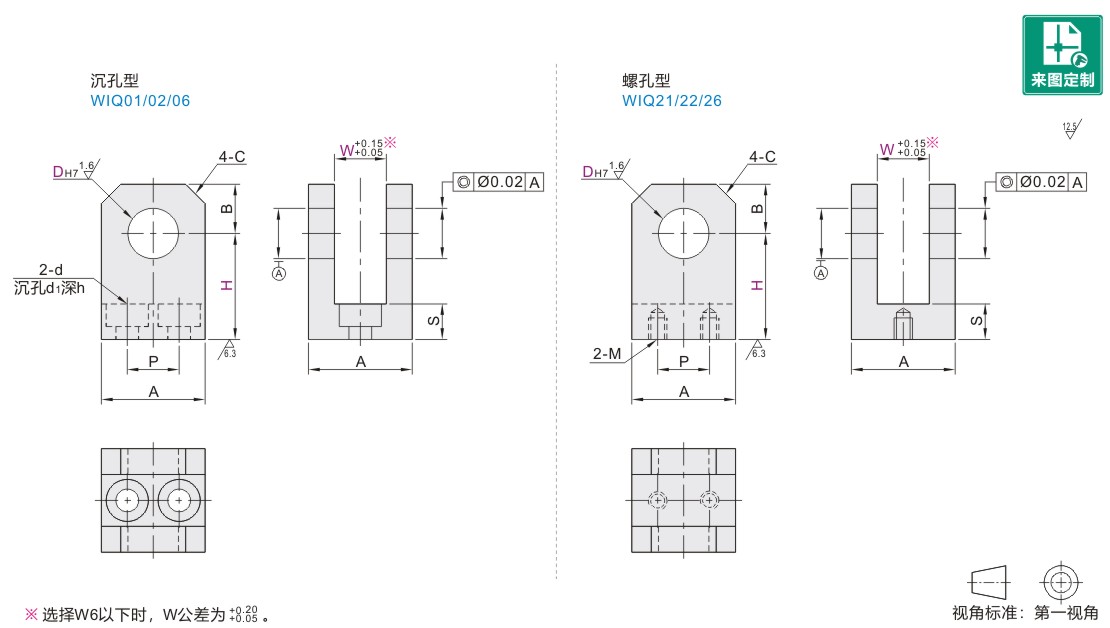

参数图
WIQ01~06
| 型号 | W 最小单位1 |
H 最小单位1 |
A | P | B | C | S | d1 | d | h | |
| 代码 | DH7 | ||||||||||
| WIQ01 WIQ02 WIQ06 |
4 | 4~ 12 | 12~20 | 16 | 8 | 4 | 3 | 5.5 | 6.5 | 3.5 | 3.5 |
| 5 | |||||||||||
| 6 | 6~ 12 | 14~25 | 20 | 10 | 6 | 4 | 7.5 | 8 | 4.5 | 4.5 | |
| 8 | 17~25 | 8 | |||||||||
| 10 | 17~30 | 10 | |||||||||
| 12 | 10~20 | 22~35 | 28 | 14 | 12 | 5 | 9.5 | 9.5 | 5.5 | 5.5 | |
| 13 | 22~35 | 13 | |||||||||
| 14 | 12~22 | 26~40 | 32 | 16 | 14 | ||||||
WIQ21~26
| 型号 |
W 最小单位1 |
H 最小单位1 |
A | P | B | C | S | M | |||||||||||||||||||||||||||||||||||||||
| 代码 | DH7 | ||||||||||||||||||||||||||||||||||||||||||||||
| WIQ21 WIQ22 WIQ26 |
4 | 4~ 12 | 15~20 | 16 | 10 | 4 | 3 | 10 | M3 | ||||||||||||||||||||||||||||||||||||||
| 5 | |||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 6~ 12 | 20~35 | 20 | 12 | 6 | 4 | 12 | M4 | |||||||||||||||||||||||||||||||||||||||
| 8 | 8 | ||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10~20 | 30~45 | 28 | 14 | 12 | 5 | 14 | M5 | |||||||||||||||||||||||||||||||||||||||
| 13 | 13 | ||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 12~22 | 32 | 16 | 14 | |||||||||||||||||||||||||||||||||||||||||||
-
