      图片仅供参考，请以已选的规格为准

        铰链座   中央支点型 单耳环型 双耳环型 沉头孔型 通孔H7

        条件筛选：

        安装形式 沉头孔
        轴孔形式 通孔H7
        种类筛选 铰链座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          产品外形

          材质

          表面处理

          产品选型

          D

          W

          3~35
          /1

          H

          15~50
          /5

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          国标 相当
          WIQ51 中央支点型 单耳环型 45  S45C 发黑
          WIQ52 无电解镀镍
          WIQ56 0Cr18Ni9 SUS304 —
          WIQ61 双耳环型 45  S45C 发黑
          WIQ62 无电解镀镍
          WIQ66 0Cr18Ni9 SUS304 —

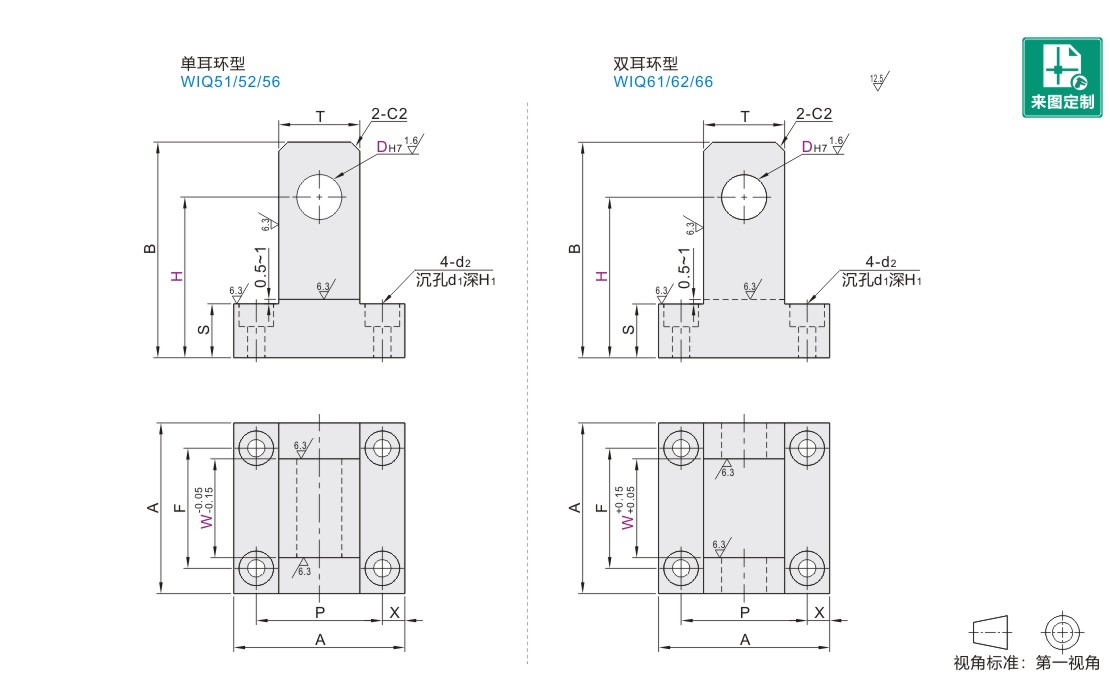

          参数图



          选型表

          型号 W
          最小单位1          		 H
          最小单位5          		 A F P X B S T d2 d1 H1
          代码 DH7
          单耳环型
          WIQ51
          WIQ52
          WIQ56
          双耳环型
          WIQ61
          WIQ62
          WIQ66          		 3  3~6 15~25 28  18  18  5  H+5 8  9  4.5  8  4.5
          4  4~8 20~30 10
          5  5~10 32  22  22  H+6 12  12
          6  6~12 25~35 H+8
          8  8~16 38  27  27  5.5  16  5.5  9.5  5.5
          10  10~18 30~40 H+10 14
          12  12~30 45  32  32  6.5  19
          13  13~30 50  35  35  7.5
          14  14~24 35~45 H+12 15  22  6.5  11  6.5
          15  15~24
          16  16~24
          20  20~30 40~50 60  40  40  10  H+14 18  25  9  14  9
          25  25~35 65  45  45  H+17 30
