同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        连接夹杆  关节轴承用

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 6 项未选择

        代码

        参数选型

        材质

        表面处理

        产品选型

        D

        P

        L

        10~160
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理 附件
        国标 相当
        WIX01 关节轴承用 45 S45C 发黑 1个内六角圆柱头螺钉
        WIX02 LD31 A6063 — 1个不锈钢内六角圆柱头螺钉





        DH7公差为开口加工前的公差。

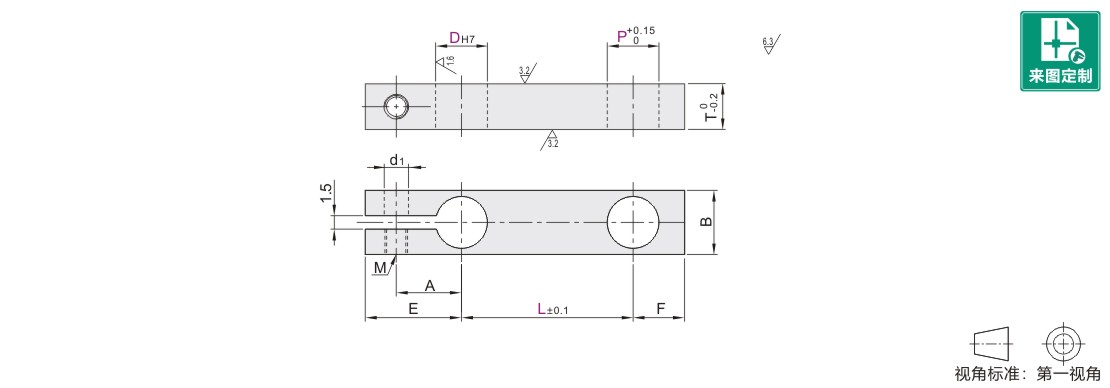

        参数图



        选型表

        型号 P
        最小单位1        		 L
        最小单位1        		 T B E A 附件螺栓
        M        		 d1
        代码 DH7
        WIX01
        WIX02        		 5 3~6 10~100 6 10 12 6 M4×10 4.3
        6 15~150 7
        8 4~8 10 12 15 8 M6×12 6.5
        10 4~10 15~160 16 9 M6×16
        12 5~12 12 18 16 10
        14 6~18 20~160 22 18 12 M6×20
        15
        16 30~160 20 14
        18 8~20 25 22 15 M6×25
        20 40~160 15 28 M8×25 8.5
        25 10~25 32 25 18 M8×30



        F尺寸表

        D P
        3 4 5 6 8 10 12 14 15 16 18 20 25
        5 5 6 7 8
        6 5 6 7 8
        8   7 8 9 10
        10   7 8 9 10 12
        12     7 8 9 11 14
        14       9 10 11 13 14
        15       9 10 12 14 16 17
        16         10 11 13 14 15 16
        18         10 11 13 14 15 16 18
        20         10 12 13 14 15 16 18 20
        25           11 12 13 14 15 17 19 23
