浮动接头 组件 安装法兰 标准型 凑型 气缸连接件 外螺纹型 圆法兰型 对边法兰型 头部球面型
条件筛选：
结构类型 组件
气缸侧连接方式 外螺纹
气缸连接件头部形状 球面形
种类筛选 浮动接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
安装法兰 |
气缸连接件 |
|||||||
| 材质 |
硬度 |
表面处理 |
材质 |
硬度 |
表面处理 |
|||||
| 国标 | 相当 | 国标 | 相当 | |||||||
| WHH01 | 标准型 | 圆法兰型 | 45 | S45C | 45~55HRC | 发黑 | 45 | S45C |  部45~50HRC 表面高频 淬火 |
发黑 |
| WHH02 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||
| WHH06 | 圆法兰分离型 | 45 | S45C | 发黑 | 45 | S45C | 发黑 | |||
| WHH07 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||
| WHH11 | 对边法兰型 | 45 | S45C | 发黑 | 45 | S45C | 发黑 | |||
| WHH12 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||
| WHH41 | 紧凑型 | 圆法兰型 | 45 | S45C | 发黑 | 45 | S45C | 发黑 | ||
| WHH42 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||
| WHH43 | 圆法兰分离型 | 45 | S45C | 发黑 | 45 | S45C | 发黑 | |||
| WHH44 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||
| WHH46 | 对边法兰型 | 45 | S45C | 发黑 | 45 | S45C | 发黑 | |||
| WHH47 | 9Cr18Mo | SUS440C | — | 9Cr18Mo | SUS440C | — | ||||

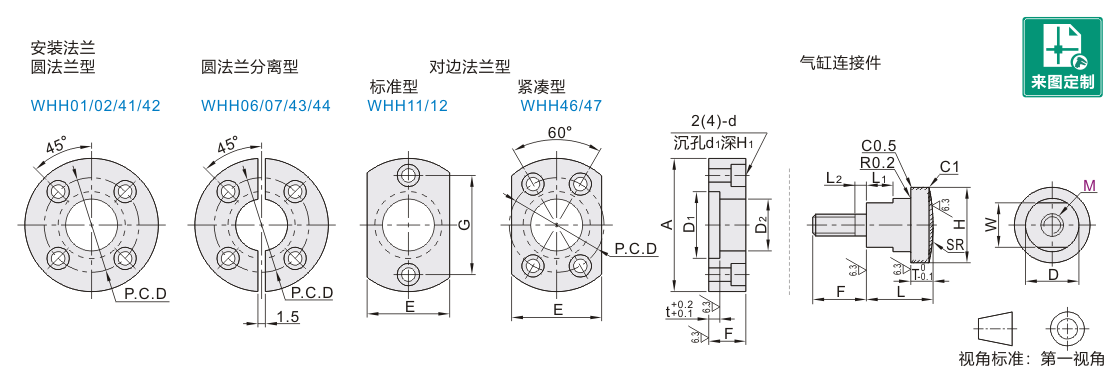

参数图
标准型
| 型号 |
安装法兰 |
气缸连接件 |
||||||||||||||||||||
| 代码 | M | A | D1 | D2 | t | F | P.C.D | d | d1 | H1 | E | G | M×螺距 | F | L | D | H | T | W | L1 | L2 | SR |
| 圆法兰型 WHH01 WHH02 圆法兰分离型 WHH06 WHH07 对边法兰型 WHH11 WHH12 |
3 | 42 | 18 | 13 | 5 | 10 | 30 | 4.5 | 8 | 5 | 24 | 30 | 3 ×0.5 | 5 | 14 | 12 | 17 | 5 | 10 | 6 | 1 | 40 |
| 4 | 4×0.7 | 6 | 1.4 | |||||||||||||||||||
| 5 | 48 | 20 | 15 | 6 | 12 | 34 | 6 | 9.5 | 5.5 | 28 | 34 | 5×0.8 | 7 | 16 | 14 | 19 | 6 | 12 | 8 | 1.6 | 50 | |
| 6 | 6 ×1 .0 | 10 | 2 | |||||||||||||||||||
| 8 | 51 | 24 | 17 | 8 | 16 | 37 | 7 | 11 | 6 | 30 | 37 | 8 ×1.25 | 12 | 20 | 16 | 23 | 8 | 14 | 10 | 2.5 | 60 | |
| 10 | 54 | 28 | 21 | 40 | 32 | 40 | 10 ×1.5 | 15 | 20 | 27 | 17 | 3 | ||||||||||
| 12 | 70 | 36 | 27 | 10 | 20 | 52 | 10 | 14 | 8 | 42 | 52 | 12×1.75 | 16 | 25 | 25 | 34 | 10 | 22 | 12 | 3.5 | 100 | |
| 16 | 90 | 46 | 35 | 12 | 24 | 68 | 12 | 17.5 | 10 | 54 | 68 | 16 ×2.0 | 18 | 30 | 32 | 43 | 12 | 27 | 15 | 4 | ||
| 20 | 106 | 56 | 44 | 15 | 30 | 80 | 14 | 20 | 12 | 66 | 80 | 20 ×2.5 | 25 | 55 | 40 | 52 | 15 | 32 | 18 | 5 | 200 | |
| 22 | 22×2 .5 | 28 | ||||||||||||||||||||

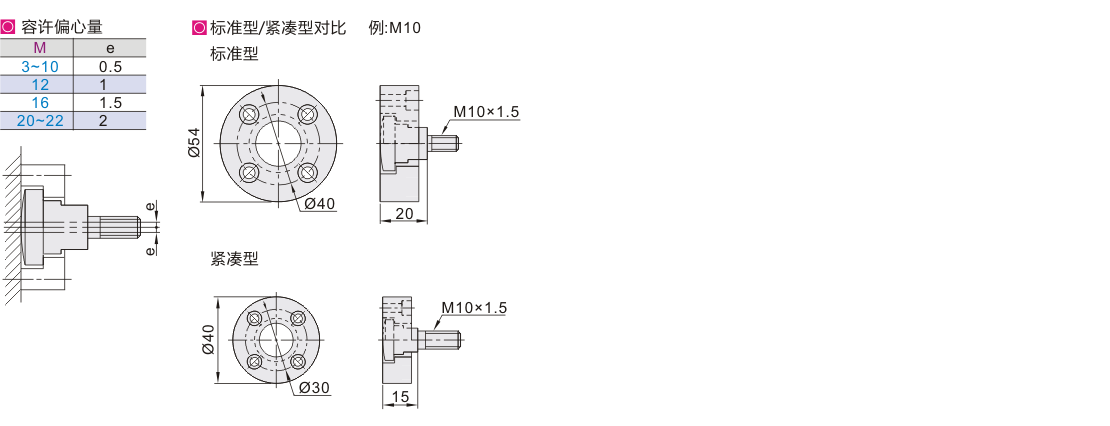

SUS440C淬火件可能因淬火而变色。 紧凑型
| 型号 |
安装法兰 |
气缸连接件 |
|||||||||||||||||||
| 代码 | M | A | D1 | D2 | t | F | P.C. D | d | d1 | H1 | E | M×螺距 | F | L | D | H | T | W | L1 | L2 | SR |
| 圆法兰型 WHH41 WHH42 圆法兰分离型 WHH43 WHH44 对边法兰型 WHH46 WHH47 |
5 | 34 | 17 | 13 | 5 | 11 | 24 | 4.5 | 8 | 5 | 22 | 5×0.8 | 10 | 14 | 12 | 16 | 5 | 10 | 3 | 1.6 | 50 |
| 6 | 6 ×1 .0 | 13 | 2 | ||||||||||||||||||
| 8 | 40 | 23 | 17 | 30 | 25 | 8 ×1 .25 | 15 | 15 | 16 | 22 | 13 | 4 | 2.5 | 60 | |||||||
| 10 | 10 ×1 .5 | 18 | 3 | ||||||||||||||||||
| 12 | 52 | 32 | 24 | 5.5 | 12 | 40 | 6 | 9.5 | 5.5 | 34 | 12×1.75 | 22 | 16 | 22 | 30 | 5.5 | 19 | 3.5 | 100 | ||
| 16 | 62 | 39 | 31 | 8 | 16 | 48 | 7 | 11 | 6 | 41 | 16 ×2 .0 | 30 | 20 | 28 | 36 | 8 | 21 | 4 | |||
| 20 | 74 | 46 | 36 | 10 | 20 | 58 | 10 | 14 | 8 | 48 | 20 ×2 .5 | 32 | 25 | 32 | 42 | 10 | 26 | 5 | 5 | 200 | |
| 22 | 22×2 .5 | 35 | |||||||||||||||||||
紧凌型是气缸专用的浮动接头。 SUS440C淬火件可能因淬火而变色。 可选加工见可选加工参数 技术参数
-
