        浮动接头 偏角偏心型•标准型

        品牌名称：

        怡合达

        条件筛选：

        类型 偏角偏心型
        材质 碳钢
        表面处理 黑色铬酸锌
        安装形式 标准型
        结构类型 单件
        产品外形 圆型
        气缸侧连接方式 内螺纹
        种类筛选 浮动接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码        类型        安装形式 材质          表面处理          环境温度
          (℃)          		 使用压力(MPa)
          气缸 液压缸
          WHB02 偏角偏心型 标准型 碳钢 M3~6:无电解镀镍
          M8~36:黑色铬酸锌          		 -5~60 0~1 0~3.5


          注意事项
          ● 把活塞杆的外螺纹拧入接头或外壳的内螺纹时，不要拧到底，否则，螺柱不能浮动会导致损坏；
          ● 内螺纹的拧入操作时，可旋到底后再反转1~2圈即可。防尘罩被固着在螺柱上，使用之前应松开；
          ● 螺柱及接头或者把外壳拧入被驱动物体时，把防尘罩从外壳上取下后再拧入，防尘罩不取下就拧入，
             防尘装置有可能损坏。

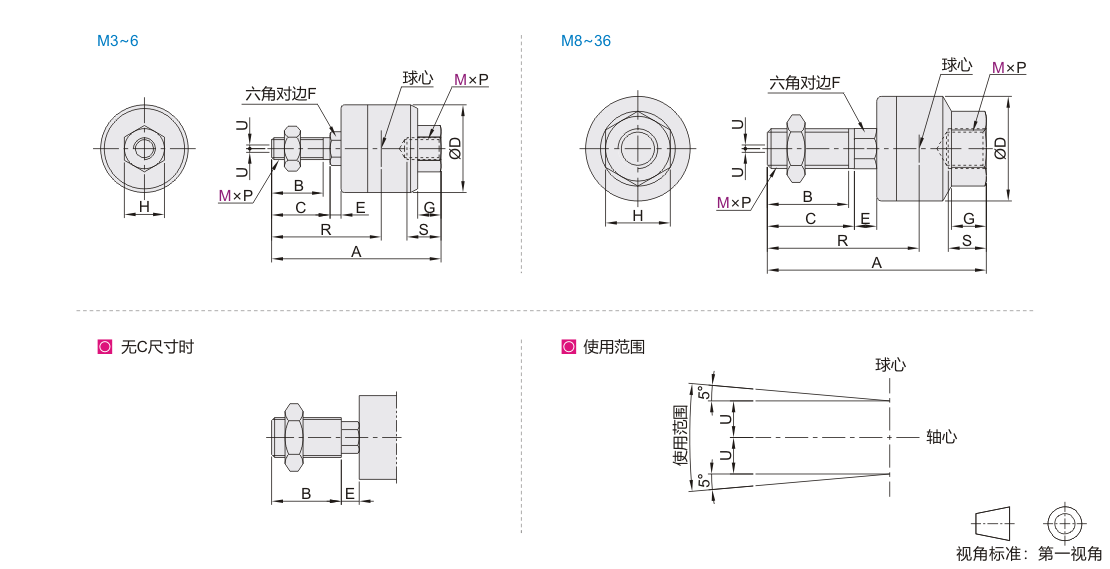

          参数图


          选型表

          型号 螺距
          P          		 适合
          缸径          		 A B C D E F G
          		 H 球心R 最大螺纹
          旋入深度
          S          		 允许
          偏心量
          U          		 最大使用
          拉压力
          (N)          		 重量
          (kg)
          代码   M
          WHB02 3  0.5 6 23.2 7 8 12 1.5 4  3.2   5.5  15  5  0.5 19  0.01
           4   0.7 10 26 9 10 4 7  17  5.5  54
           5    0.8 10/15 34.5 12.5 14 16 2 6 5   10 23 7 123 0.02
           6   1.0 15
           8  1.25 20 44 17.5  — 21 4.5 7 7    13 30.5  8  1100  0.05
           10  25/32 49.5 19.5  24 5 8 8    17 34  9  2500  0.07
           14     1.5 40  60 20 31 6 11 11    22 38  13  0.75  4400  0.16
           18  50/63 74.5 25 41 7.5 14 13.5     27 47.5  15  1  11000  0.31
           22  80 89.5 29 50 9.5 19   16    32 56.5 18 1.25  18000  0.58
           26  100 110 35 59.5 11.5 24 20     41 68  24  2  28000  1.08
           30  125/140 152 42 45 79 14 30 22  46  94.5  38  2.5  54000  2.7
           36  160 178 52 55 96 16 36 24      55  112 42 3  71000  4.7
