      产品选型

      M

      查看大图

      图片仅供参考，请以已选的规格为准

        浮动接头 偏角偏心型•法兰型

        品牌名称：

        怡合达

        条件筛选：

        类型 偏角偏心型
        材质 碳钢
        表面处理 黑色铬酸锌
        安装形式 法兰型
        结构类型 组件
        产品外形 圆型
        气缸侧连接方式 内螺纹
        种类筛选 浮动接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码       类型       安装形式 材质     表面处理     环境温度
          (℃)          		 使用压力(MPa)
          气缸 液压缸
          WHB03 偏角偏心型 法兰型 碳钢 黑色铬酸锌 -5~60 0~1 0~3.5

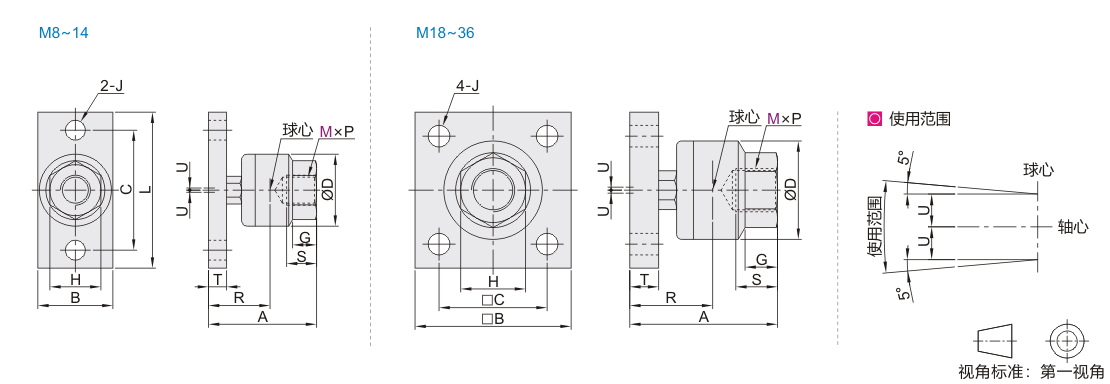

          参数图


          选型表

          型号 螺距
          P          		 适合
          缸径          		 A B L C D T J G H 球心R 最大螺纹
          旋入深度
          S          		 允许
          偏心量
          U          		 最大使用
          拉压力
          (N)          		 重量
          (kg)
          代码 M
          WHB03 8  1.25  20  32.5  19  48  36  21  6 6.6 7 13 19 8  0.5 1100  0.08
          10  25/32 36  25  52  40  24  8 17 20.5 9  2500  0.12
          14  1.5  40  49  32  70  52  31  9  9 11 22 27 13      0.75  4400  0.28
          18  50/63 61.5  65  — 45  41  12  13.5 27 34.5 15  1  11000  0.63
          22  80  76.5  75  55  50  16  11 16 32 43.5 18    1.25     18000  1.15
          26  100 94  90  65  59.5  19  20 41 52 24  2     28000  2.07
          30  125/140 131  125  82  79  24  18 22 46 73.5 38  2.5     36000  5.2
          36  160 152  150  100  96  29  22 24 55 86 42  3    55000  9
