        浮动接头 偏角偏心型•脚座型

        品牌名称：

        怡合达

        条件筛选：

        类型 偏角偏心型
        材质 碳钢
        表面处理 黑色铬酸锌
        安装形式 脚座型
        结构类型 组件
        产品外形 圆型
        气缸侧连接方式 内螺纹
        种类筛选 浮动接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码        类型        安装形式 材质    表面处理    环境温度
          (℃)          		    使用压力(MPa)
          气缸 液压缸
          WHB04 偏角偏心型 脚座型 碳钢 黑色铬酸锌 -5~60 0~1 0~3.5

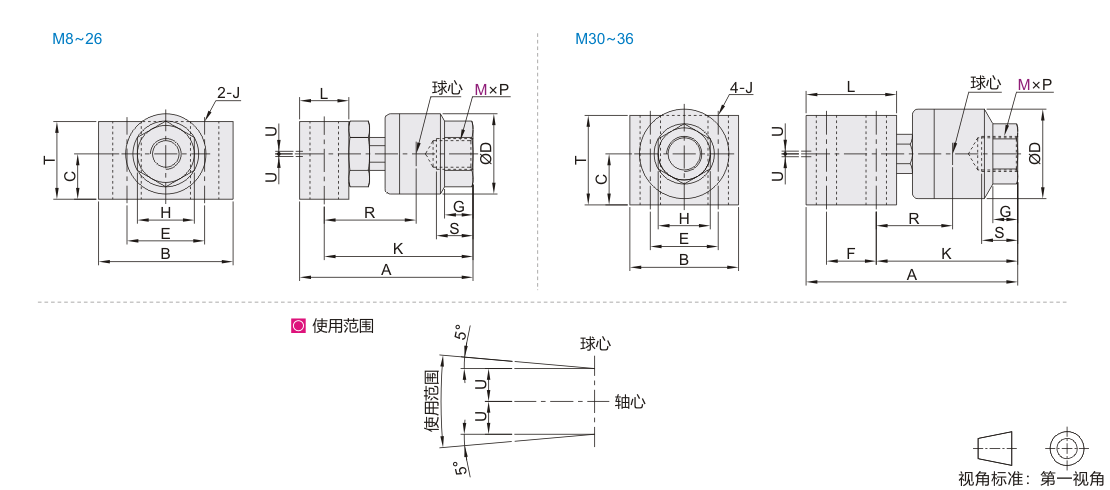

          参数图


          选型表

          型号 螺距
          P          		 适合
          缸径          		 A B
          		 C D
          		 E F K L T J G H 球心R 最大螺纹
          旋入深度
          S          		 允许
          偏心量
          U          		 最大使用
          拉压力
          (N)          		 重量
          (kg)
          代码 M
          WHB04 8  1.25  20  44     30 11.5  21  18  — 38  12  19  6.6  7  13  24.5  8  0.5 1000  0.09
          10  25/32 52     42 14  24  24  44  16  25  9  8  17  28.5  9  2000  0.18
          14  1.5  40  67  52  17.5  31  30  57.5  19  30  11  11  22  35.5  13  0.75 4400  0.36
          18  50/63 82.5  56  23  41  34  71.5  22  38  13.5  27  44.5  15  1 9000  0.61
          22  80  98.5  70  28  50  42  86  25  47  14  16  32  53  18  1.25 14000  1.09
          26  100 123      80  35  59.5  48  107  32  58  16  20  41  65  24  2 22000  2.03
          30  125/140 187  96  45  79  60  44  125  80  79  18  22  46  67.5  38  2.5 36000  6.4
          36  160 213  116  55  96  74  48  144  90  89  22  24  55  78  42  3 55000  10
