查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
产品外形
结构类型
表面处理
产品选型
D
M
螺距
图片仅供参考，请以已选的规格为准
经济型浮动接头 单件·浮动接头/固定座/组件·浮动接头+固定座
品牌名称：
怡合达
条件筛选：
类型 简易连接型
材质 S45C
尺寸选择 T尺寸固定型
安装孔类型 通孔型
气缸侧连接方式 内螺纹
气缸连接件头部形状 六角形
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 表面硬度 | ||
| 国标 | 相当 | |||||
| E-WHC31 | 单件 | 浮动接头 | 4 | S45C | 镀硬铬 | 200HV~ |
| E-WIF21 | 固定座 | |||||
| E-WHD51 | 组件 | 浮动接头+固定座 | ||||

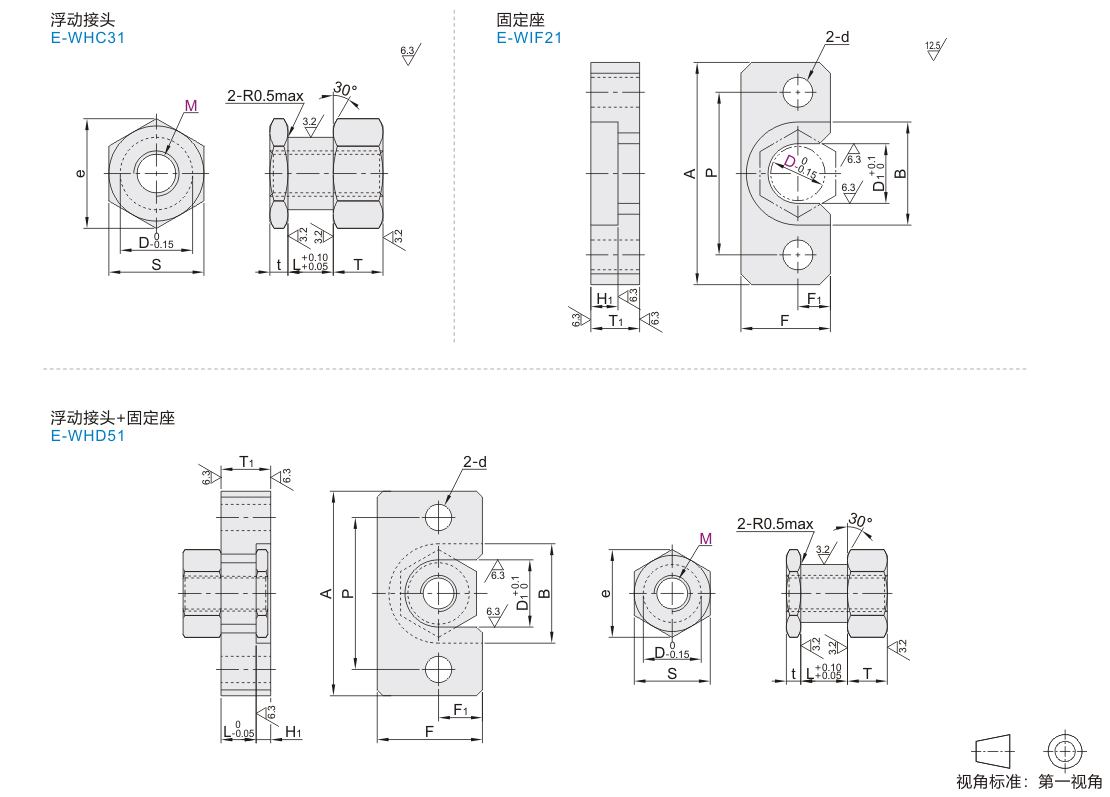

参数图
浮动接头
| 型号 |
螺距 |
L |
T |
t |
D |
S | e |
|
| 代码 | M | |||||||
| E-WHC31 | 4 | 0.7 | 3 | 5 | 3 | 7 | 10 | 11.5 |
| 5 | 0.8 | 6 | 8 | 12 | 13.9 | |||
| 6 | 1.0 | 4 | 7 | 4 | 10 | 14 | 16.2 | |
| 8 | 1.25 | 8 | 13 | 17 | 19.6 | |||
| 10 | 5 | 16 | 21 | 24.2 | ||||
固定座
| 型号 |
D1 |
B |
T1 |
H1 | A | F |
F1 |
P |
d |
|
| 代码 | D | |||||||||
| E-WIF21 | 7 | 8 | 14 | 7 | 4 | 32 | 13 | 5 | 23 | 4.5 |
| 8 | 9 | 16 | 34 | 14 | 25 | |||||
| 10 | 11 | 19 | 9 | 5 | 41 | 17 | 6 | 30 | 5.5 | |
| 13 | 14 | 22 | 44 | 20 | 8 | 33 | ||||
| 16 | 18 | 27 | 10 | 51 | 24 | 9 | 39 | 6.6 | ||
浮动接头+固定座
| 型号 |
螺距 |
浮动接头 |
固定座 |
||||||||||||||
| 代码 | M | L | T | t | D | S | e | D1 | B | T1 | H1 | A | F | F1 | P | d | |
| E-WHD51 | 4 | 0.7 | 3 | 5 | 3 | 7 | 10 | 11.5 | 8 | 14 | 7 | 4 | 32 | 13 | 5 | 23 | 4.5 |
| 5 | 0.8 | 6 | 8 | 12 | 13.9 | 9 | 16 | 34 | 14 | 25 | |||||||
| 6 | 1.0 | 4 |
7 | 4 | 10 | 14 | 16.2 | 11 | 19 | 9 | 5 | 41 | 16.5 | 6 | 30 | 5.5 | |
| 8 | 1.25 |
8 | 13 | 17 | 19.6 | 14 | 22 | 44 | 20 | 8 | 33 | ||||||
| 10 | 5 | 16 | 21 | 24.2 | 18 | 27 | 10 | 51 | 24 | 9 | 39 | 6.6 | |||||
-
