        精密型油压缓冲器 中小式可调式 无撞击头 带撞击头 外置复位弹簧

        条件筛选：

        功能 可调式
        精度等级 精密级
        产品外形 中小型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理 使用温度
          本体 活塞杆 撞击头 弹簧 主体 弹簧
          J-WJC01 中小型
          可调式          		 无撞击头 SS400 SUS304 — SWP 发黑 发黑 -10℃~80℃
          J-WJC11 带撞击头   聚氨酯
          J-WJC21 外置复位弹簧



          本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。

          特点
          ● 针对运动物体速度的变化，可用调节器调整与之对应的最恰当的缓冲吸收能力。
          ● 采用锁紧装置以确保调节器的准确有效。
          ● 采用专用密封件，可保持长期、稳定的工作。

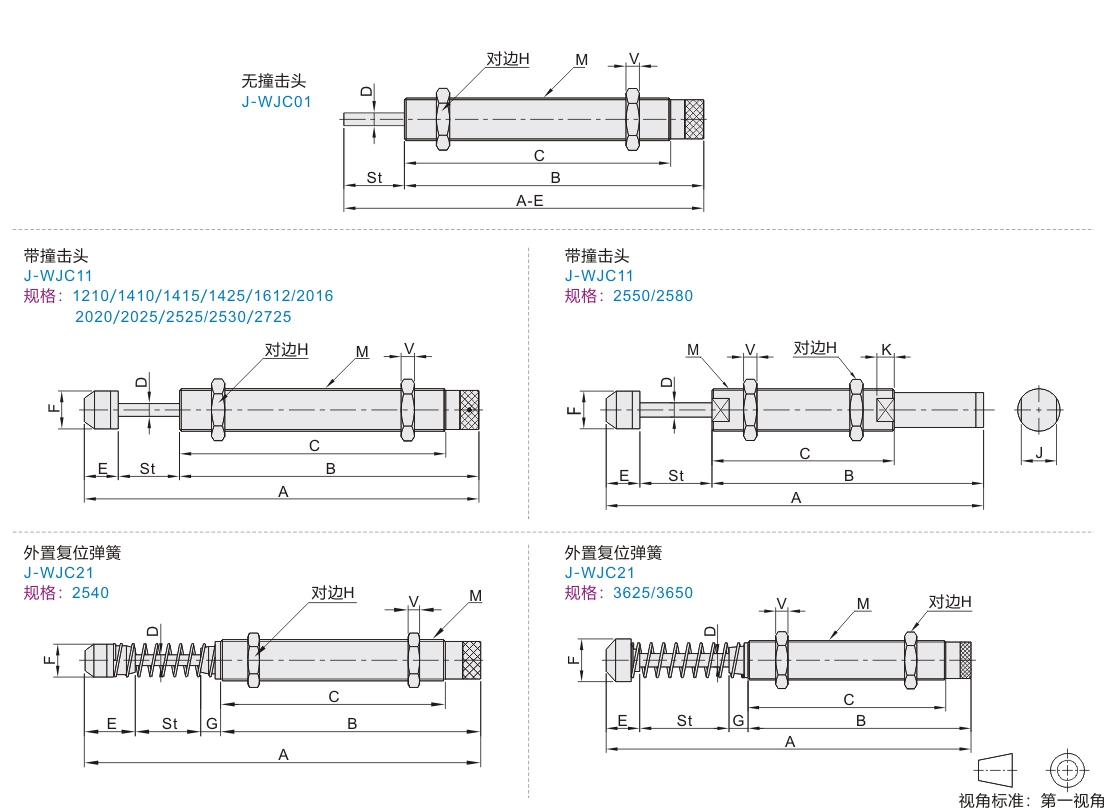

          参数图



          选型表

          型号 公称
          螺纹M          		 行程St
          (mm)          		 A B C D E F G H J K V 每次最大
          吸收能量
          Nm(E)          		 小时最大
          吸收能量
          Nm(Etc)          		 最大有效
          重量
          kg(Me)          		 最高撞击
          速度
          (m/s)          		 重量
          (g)
          代码 规格
          J-WJC01 1210 M12×1.0 10 85.5 66 52 3 9.5 10.3 — 14 — — 4 10 19000 70 4.0 45
          1410 M14×1.5 10 105 84 72 4 11 12 19 5 20 22000 80 84
          1415 15 110 23 28000 80 110
          1425 25 152.5 116.3 101 11.2 28 27500 140 3.0 194
          1612 M16×1.5 12 105 82 67 11 22 28000 90 4.0 120
          2016 M20×1.5 16 148.8 117 101 6 15.8 17.8 26 7 28 35000 200 222
          2020 20 139.3 103.5 87.5 40 42000 300 230
          2025 25 158 117.2 101 18 45 45000 312 232
          2525 M25×1.5 25 163 119 103 8 19 22 32 9 85 54000 400 335
          2530 30 168 95 60000 480 340
          2725 M27×1.5 25 155.5 111.6 91.8 18.9 85 70000 500 450
          J-WJC11 1210 M12×1.0 10 85.5 66 52 3 9.5 10.3 — 14 — — 4 10 19000 70 4.0 45
          1410 M14×1.5 10 105 84 72 4 11 12 19 5 20 22000 80 90
          1415 15 108 82 23 28000 80 110
          1425 25 152.5 116.3 101 11.2 28 27500 140 3.0 190
          1612 M16×1.5 12 105 82 70 11 22 28000 90 4.0 120
          2016 M20×1.5 16 148.8 117 101 6 15.8 17.8 26 7 28 35000 200 230
          2020 20 139.3 103.5 87.5 40 42000 300 230
          2025 25 158 117.2 101 18 45 45000 312 240
          2525 M25×1.5 25 163 119 103 8 19 22 32 9 85 54000 400 350
          2530 30 168 95 60000 480 365
          2550 50 247 178 100 23 11 130 90000 720 455
          2580 80 297.5 197.5 119 150 120000 800 585
          2725 M27×1.5 25 155.5 111.6 91.8 18.9 — — 85 70000 500 450
          J-WJC21 2540 M25×1.5 40 221.5 134.5 117 8 37 22 10 32 — — 9 100 80000 700 4.0 455
          3625 M36×1.5 25 172 111 94 10 26 35.5 46 15 180 81000 1400 955
          3650 50 239.5 146.5 129.5 17 350 110000 1400 1100
