缓冲器主体
碰撞速度
撞击头
图片仅供参考，请以已选的规格为准

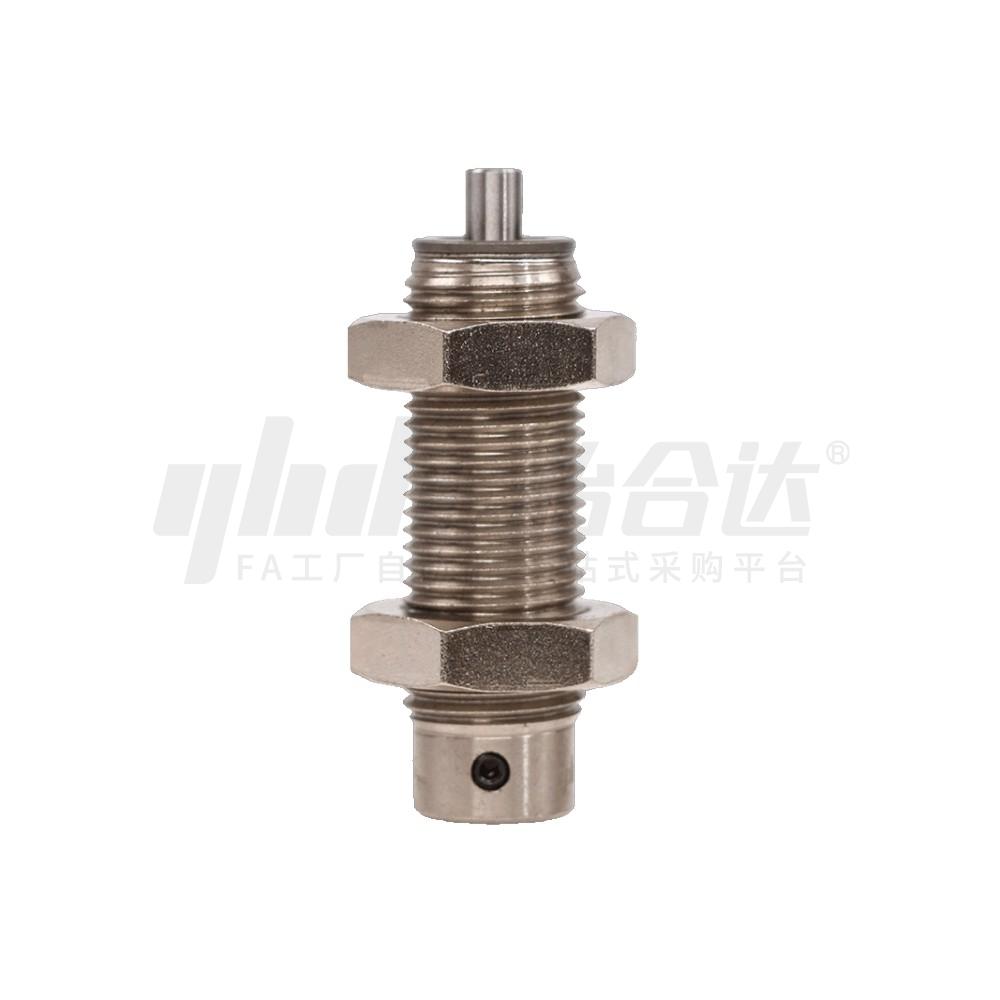

普通型 油压缓冲器 无撞击头 中小型可调式
品牌名称：
怡合达
条件筛选：
功能 可调式
材质 12L14
精度等级 普通级
产品外形 中小型
冲击速度 低速
撞击头结构 无撞击头
种类筛选 油压缓冲器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图

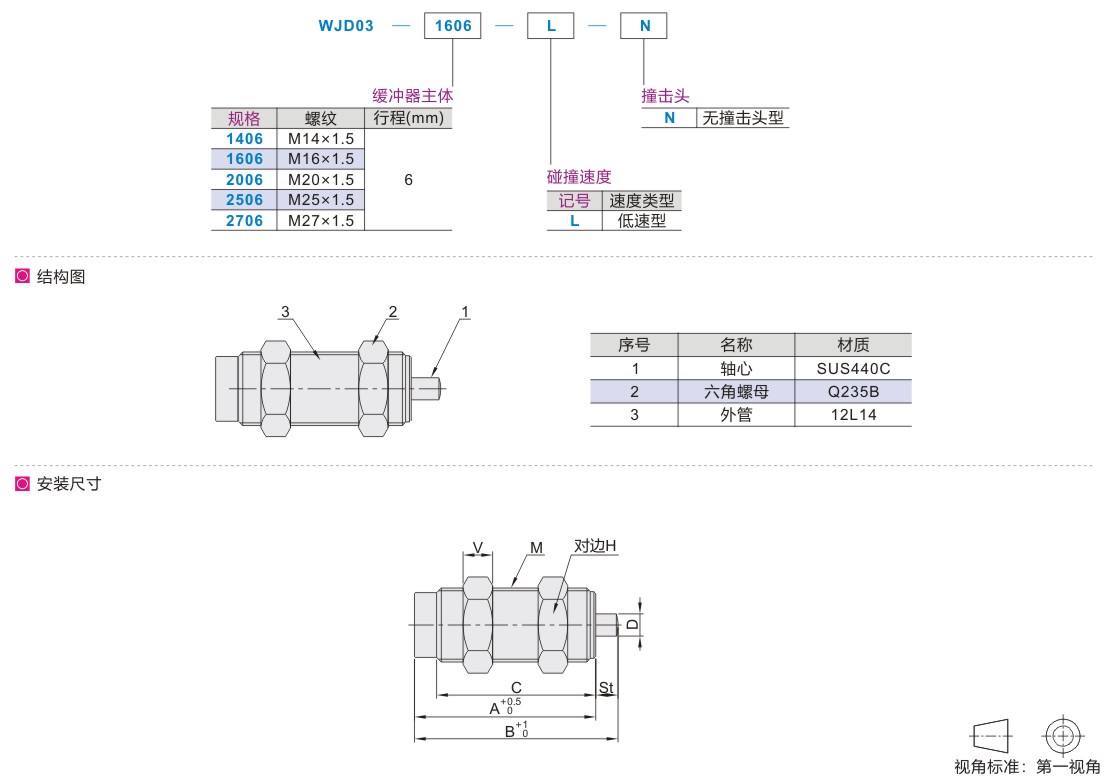

| 规格 | 1406 | 1606 | 2006 | 2506 | 2706 |
| 螺纹 | M14×1.5 | M16×1.5 | M20×1.5 | M25×1.5 | M27×1.5 |
| 行程(mm) | 6 | ||||
| 安装方式 | 螺纹安装 | ||||
| 撞击头 | 无撞击头型 | ||||
| 缓冲形式 | 可调式 | ||||
| 使用频次 | 60循环/分 | ||||
| 环境温度 | -5~70℃ | ||||
| 碰撞速度 | 0.3~1m/s | ||||
| 使用寿命 | ≥120万次 | ||||
| 型号 | M | St | A | B | C | D | H | V | 最大吸收能量E | 最大等效 重量me(kg) |
活塞杆 复位力(N) |
最大 阻力(N) |
||
| 代码 | 规格 | 每次(J) | 每分(J) | |||||||||||
| WJD03 | 1406 | M14×1 .5 | 6 | 49 | 55 | 41 | 4 | 19 | 6 | 3.5 | 100 | 80 | 15 | 2000 |
| 1606 | M16 ×1 .5 | 5 | 4.8 | 130 | 120 | 20 | 2700 | |||||||
| 2006 | M20 ×1 .5 | 43 | 6 | 26 | 8 | 7.8 | 200 | 60 | 16.7 | 3920 | ||||
| 2506 | M25×1 .5 | 8 | 32 | 10 | 11.7 | 300 | 90 | 19.6 | 5880 | |||||
| 2706 | M27×1 .5 | 15.6 | 350 | 120 | 22.6 | 7840 | ||||||||
-
