      产品选型

      缓冲器主体

      碰撞速度

      撞击头

      查看大图

      图片仅供参考，请以已选的规格为准

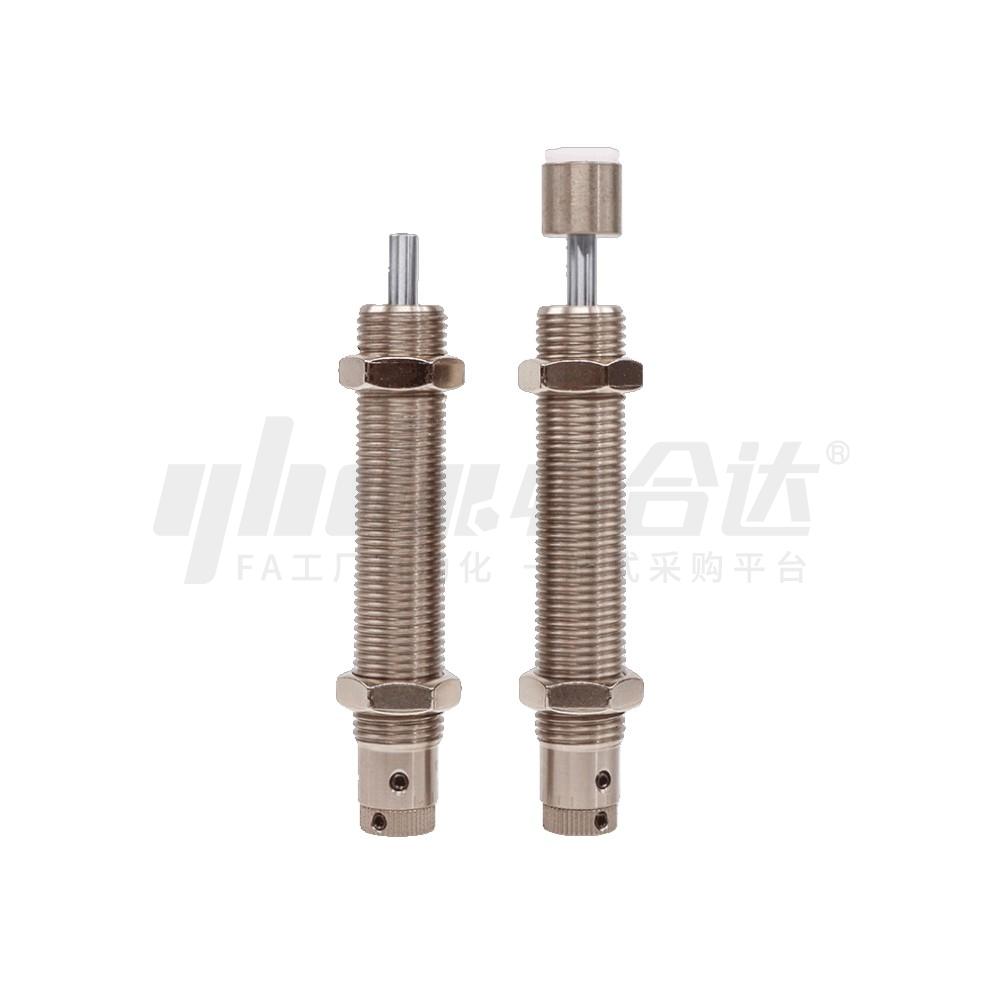

        普通型 油压缓冲器 带撞击头/无撞击头 中小型可调式

        品牌名称：

        怡合达

        条件筛选：

        功能 可调式
        材质 SUS303/12L14/STKM11A
        精度等级 普通级
        产品外形 中小型
        冲击速度 超低/低/中/高速
        撞击头结构 有/无撞击头
        种类筛选 油压缓冲器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图
          规格 0806  1008  1210  1214  1410  1417  1612  1620  2016  2530  2725  3035  3625  3650
          螺纹 M8×0.75 M10×1.0 M12×1.0 M14×1.5 M16×1.5 M20×1.5 M25×1.5 M27×1.5 M30×1.5 M36×1.5
          行程(mm) 6  8  10  14  10  17  12  20  16  30  25  35  25  50
          安装方式 螺纹安装
          撞击头 带撞击头型、无撞击头型
          缓冲形式 可调式
          使用频次 45循环/分 60循环/分 30循环/分
          环境温度 -5~70℃
          碰撞速度
          (注)          		 S(超低速型) — — — —
          L(低速型) — — — — —
          M(中速型) — — —
          H(高速型) — —
          使用寿命 ≥120万次


          注：S(超低速型)：0.08~0.5m/s、L(低速型)：0.3 ~1m/s、 M(中速型)：为0.3~2m/s、 H(高速型)：为0.3~3m/s。

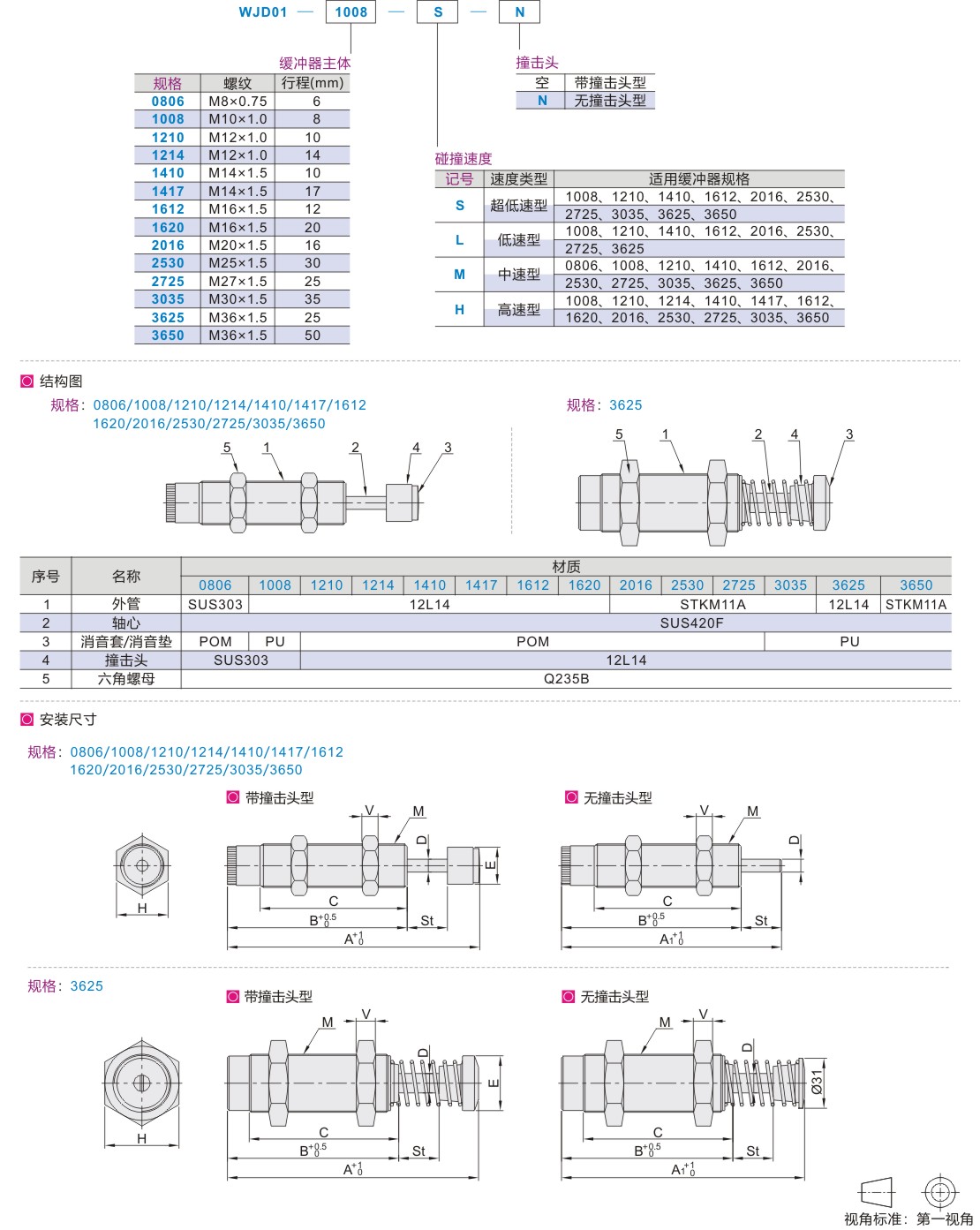

          型号 M St A A1 B C D E H V 最大吸收能量E 最大等效重
          量me(kg)          		 活塞杆复
          位力(N)          		 最大阻力
          (N)
          代码 规格 速度 每次(J) 每分(J)
          WJD01 0806  M M8×0.75 6 58.4  53.4  47.4  41.1  2.5  6 11 3 1.4 36.7  15  9以下 670
          1008  S M10×1.0 8 65.7  59.4  51.4  42  2.4  6 12.7 4 1.02 58.8  90  5.88以下 637
          L 1.47 10
          M 1.76
          H 2.5
          1210  S M12×1.0 10 84.1  76.1  66.1  60.9  3.5  8 14 4 2.94 98  100  9.8以下 1470
          L 30
          M 4.9
          H 4
          1214  H 14 92.4  84.4  70.4  59.6  3.5  8 14 4 5.4 30  12.7以下 1156
          1410  S M14×1.5 10 87.3  79.3  69.3  58.8  3.5  10 19 6 3.62 147  120  9.8以下 1813
          L 3.92 30
          M 5.88 35
          H 4.5
          1417  H 17 116.1  106.1  89.1  77.9  4  10 19 6 14.7 176  50  15.7以下 2646
          1612  S M16×1.5 12 117.7  102.7  90.7  75.5  5  13.5 19 6 6.3 235  270  14.7以下 2646
          L 9.8 50
          M
          H 10
          1620  H 20 143.6  128.6  108.6  93.5  5  13.5 19 6 17.6 60  19.6以下
          2016  S M20×1.5 16 127.3  110.3  94.3  75.9  6  18 26 8 20 343  600  18.1以下 3528
          L 29.4 300
          M 200
          H 120
          2530  S M25×1.5 30 172.8  154.8  124.8  110.1  8  22 32 10 23 490  1100  33.2以下 3920
          L 49 400
          M 300
          H 150
          2725  S M27×1.5 25 156.5  136.5  111.5  91.2  8  23 32 10 32 539  1500  27.3以下 6370
          L 79.3 650
          M 450
          H 300
          3035  S M30×1.5 35 207.3  188.8  153.8  128.1  10  27 36 14 100 1176  2000  44.1以下 16660
          M 196 1300
          H 700
          3625  S M36×1.5 25 155.8  150.8  106.3  92.8  12  34 46 12 125 1500  3500  100以下 25000
          L 200 2000
          M 700
          3650  S 50 255.4  235.9  185.9  159.8  12  33 46 12 235 2352  6700  68.6以下 23520
          M 392 2700
          H 1400
